LT768X 工业串口屏裸机开发最佳方案

kenko

黄先生13760319462

方案说明 : LT7680/1/3/6 串口屏方案 是依据 乐升半导体 的 LT768 TFT 图形加速控制器，配合常规的 MCU 所组合而成的，此方案还包含了 乐升半导体 自主研发的整合性软件，可以让 TFT 屏厂的制造业者、方案开发商、或是系统端的客户能够依据产品功能需求，快速地规划硬件规格，及免费使用的整套开发工具完成其产品在 TFT 屏的显示应用，避免为了处理 TFT 显示画面进行冗长的程序开发。 LT7680/1/3/6 串口屏方案提供了 50 个控制指令，及 2 种开
发模式，使用者可以用 图文UI编辑器 ( UI_Editor ) 以图形编辑方式，或是 图文整合编译器( UartTFT_Tool ) 以文字编辑方式来进行显示功能的开发，编译完成后透过 UI_仿真器( UI_Emulator ) 做前期验证，之后再透过 SPI Flash 烧录器，将显示的图片、字库、GIF 动画、音乐文檔 等整合成的 Bin 文件烧录到 SPI Flash 内，再由使用者用 USB 转 RS232 转接器，透过 仿真通讯软件 ( UartDebug ) 自 PC/NB 端对 TFT 串口屏下指令做前期的验证，以确认设计是否有误或是需要修改。 本方案搭配中、低阶的 MCU 能够以最高的性价比，轻易的实现 TFT 彩屏显示的应用产品，如 各式家电、工业设备、工业控制、电子仪器、医疗设备、人机接口、检测设备、电梯指示、充电设备、验票闸口指示 等有 TFT 屏的电子产品上。
指令规格 :
•  图片显示/卷动指令 •  GIF 动画显示指令 •  文字显示指令 •  变量数字显示指令 •  几何绘图指令 •  电阻/电容屏控制指令	•  触控滑动控制指令 •  环形指标显示指令 •  二维码显示指令 •  时钟(RTC)控制指令 •  背光控制指令 •  音乐控制指令

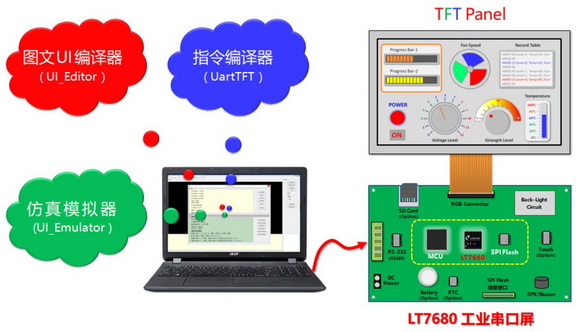

开发示意图:
