【小知识】使用串口8bit，7bit和6bit数据格式的奇偶校验问题

eric2013

这里以STM32H7为例进行说明，先看支持的校验格式：



主要是三种，6bit数据 + 1bit校验，7bit数据+1bit校验，8bit数据+1bit校验：



而发送寄存器和接收寄存器都是9bit格式的：



那么重点来了，校验位是串口外设硬件完成的，对应的数值也在发送/接收寄存器上。操作8bit数据+1bit格式的时候感觉不出来，因为我们一般都是仅读取寄存器的8bit。

操作6bit数据 + 1bit校验，7bit数据+1bit校验就有问题了，会把校验位数值也读出来。

简单的测试7bit数据+1bit校验的串口回环（RX和TX短接）奇校验效果：

发送hex数值11 ，22， 33， 44后，反馈的数据把校验位也给读出来了91, A2，B2，C4，即bit7都是1。

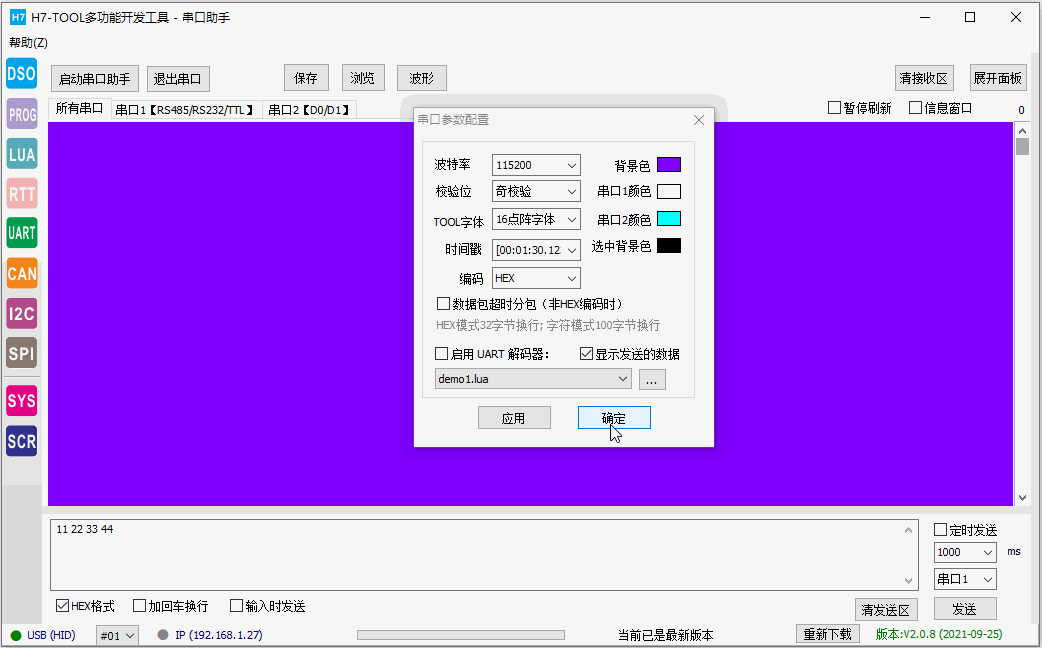

软件屏蔽校验位后，正常效果：
