第23章      RL-TCPnet之地址解析协议ARP

    本章节为大家讲解ARP（Address Resolution Protocol，地址解析协议），通过前面章节对TCP和UDP的学习，需要大家对ARP也有个基础的认识。
    （本章的知识点主要整理自网络）
23.1 初学者重要提示
23.2 ARP基础知识参考资料
23.3 ARP基础知识点
23.4 ARP函数
23.5      总结



23.1  初学者重要提示

         通过前面几个章节对TCP和UDP的学习，需要初学者对ARP的基础知识点也有个认识。

23.2 ARP基础知识参考资料


    为了对TCP和UDP有更全面的认识，需要对ARP协议的一些基础知识有个了解。大家可以从以下地址获得ARP协议基础知识：
1、RFC826地址 : ftp://ftp.rfc-editor.org/in-notes/rfc826.txt  。
2、wiki百科中文版：地址链接（这个是超链接）
3、wiki百科英文版：地址链接（这个是超链接）
4、百度百科：地址链接（这个是超链接）
对于初学者来说，学习上面四个参考资料就够了。如果大家有网络方面的书籍，比如《TCP/IP详解》，也可以直接看书籍。

席萌0209

23.3 ARP基础知识点


    （这里的知识点整理自上面的参考资料地址）
    教程这里也对ARP的基础知识做个介绍，方便大家先有个大概的认识。

23.3.1 ARP简要说明


    ARP（Address Resolution Protocol，地址解析协议）基本功能为透过目标设备的IP地址，查询目标设备的MAC地址，以保证通信的顺利进行。它是IPv4中网络层必不可少的协议，不过在IPv6中已不再适用，并被NDP（Neighbor Discovery Protocol，邻居发现协议）所替代。
    在以太网协议中规定，同一局域网中的一台主机要和另一台主机进行直接通信，必须要知道目标主机的MAC地址。而在TCP/IP协议中，网络层和传输层只关心目标主机的IP地址。这就导致在以太网中使用IP协议时，数据链路层的以太网协议接到上层IP协议提供的数据中，只包含目的主机的IP地址。于是需要一种方法，根据目的主机的IP地址，获得其MAC地址。这就是ARP要做的事情。所谓地址解析（address resolution）就是主机在发送帧前将目标IP地址转换成目标MAC地址的过程。
    另外，当发送主机和目的主机不在同一个局域网中时，即便知道目的主机的MAC地址，两者也不能直接通信，必须经过路由转发才可以。所以此时，发送主机通过ARP协议获得的将不是目的主机的真实MAC地址，而是一台可以通往局域网外的路由器的MAC地址。于是此后发送主机发往目的主机的所有帧，都将发往该路由器，通过它向外发送。这种情况称为委托ARP或ARP代理（ARP Proxy）。
    在点对点链路中不使用ARP，实际上在点对点网络中也不使用MAC地址，因为在此类网络中分别已经获取了对端的IP地址。

23.3.2 ARP工作过程


    工作条件：
1、主机A的IP地址为192.168.1.1，MAC地址为0A-11-22-33-44-01。
2、主机B的IP地址为192.168.1.2，MAC地址为0A-11-22-33-44-02。
工作过程：
       当主机A要与主机B通信时，地址解析协议可以将主机B的IP地址（192.168.1.2）解析成主机B的MAC地址，以下为工作流程：
第1步：根据主机A上的路由表内容，IP确定用于访问主机B的转发IP地址是192.168.1.2。然后A主机在自己的本地ARP缓存中检查主机B的匹配MAC地址。
第2步：如果主机A在ARP缓存中没有找到映射，它将询问192.168.1.2的硬件地址，从而将ARP请求帧广播到本地网络上的所有主机。源主机A的IP地址和MAC地址都包括在ARP请求中。本地网络上的每台主机都接收到ARP请求并且检查是否与自己的IP地址匹配。如果主机发现请求的IP地址与自己的IP地址不匹配，它将丢弃ARP请求。
第3步：主机B确定ARP请求中的IP地址与自己的IP地址匹配，则将主机A的IP地址和MAC地址映射添加到本地ARP缓存中。
第4步：主机B将包含其MAC地址的ARP回复消息直接发送回主机A。
第5步：当主机A收到从主机B发来的ARP回复消息时，会用主机B的IP和MAC地址映射更新ARP缓存。本机缓存是有生存期的，生存期结束后，将再次重复上面的过程。主机B的MAC地址一旦确定，主机A就能向主机B发送IP通信了。

23.3.3 ARP缓存表


        ARP缓存是个用来储存IP地址和MAC地址的缓冲区，其本质就是一个IP地址到MAC地址的对应表，表中每一个条目分别记录了网络上其他主机的IP地址和对应的MAC地址。每一个以太网或令牌环网络适配器都有自己单独的表。当地址解析协议被询问一个已知IP地址节点的MAC地址时，先在ARP缓存中查看，若存在，就直接返回与之对应的MAC地址，若不存在，才发送ARP请求向局域网查询。
        为使广播量最小，ARP维护IP地址到MAC地址映射的缓存以便将来使用。ARP缓存可以包含动态和静态项目。动态项目随时间推移自动添加和删除。每个动态ARP缓存项的潜在生命周期是10分钟。新加到缓存中的项目带有时间戳，如果某个项目添加后2分钟内没有再使用，则此项目过期并从ARP缓存中删除；如果某个项目已在使用，则又收到2分钟的生命周期；如果某个项目始终在使用，则会另外收到2分钟的生命周期，一直到10分钟的最长生命周期。静态项目一直保留在缓存中，直到重新启动计算机为止。
        电脑端的ARP缓存表获取方法如下：
（1）WIN+R组合键打开“运行”窗口，输入cmd。

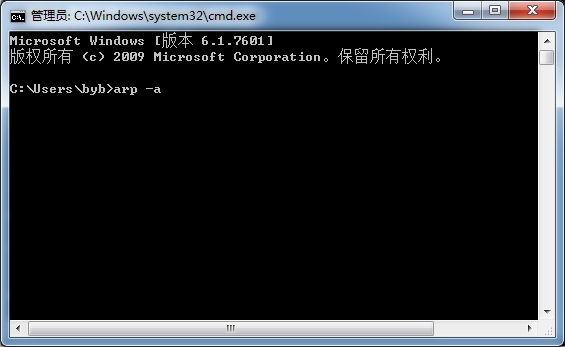

（2）弹出的命令窗口中，输入arp -a。

（3）输入arp -a后，回车。

这就是电脑端的ARP缓存表。

23.3.4 ARP报文格式


        为了把IP地址映射到48位以太网地址用于传输，需要一个体现地址转换协议的包格式。下面是含以太网首部数据的ARP报文格式：

1、以太网传输层
（1）目标以太网地址：目标MAC地址。FF:FF:FF:FF:FF:FF （二进制全1）为广播地址。
（2）源以太网地址：发送方MAC地址。
（3）帧类型：以太类型，ARP为0x0806。
2、以太网报文数据
（1）硬件类型：如以太网（0x0001）、分组无线网。
（2）协议类型：如IP网际协议（0x8000）、IPv6（0x86DD）。
（3）硬件地址长度：每种硬件地址的字节长度，一般为6（以太网）。
（4）协议地址长度：每种协议地址的字节长度，一般为4（IPv4）。
（5）操作码：1为ARP请求，2为ARP回显，3为RARP请求，4为RARP应答。
（6）源硬件地址：n个字节，n由硬件地址长度得到，一般为发送方MAC地址。
（7）源协议地址：m个字节，m由协议地址长度得到，一般为发送方IP地址。
（8）目标硬件地址：n个字节，n由硬件地址长度得到，一般为目标MAC地址。
（9）目标协议地址：m个字节，m由协议地址长度得到，一般为目标IP地址。

23.3.5 ARP欺诈/ARP攻击


        ARP欺骗（ARP spoofing），又称ARP毒化（ARP poisoning，网络上多译为ARP病毒）或ARP攻击，是针对以太网地址解析协议的一种攻击技术。此种攻击可让攻击者获取局域网上的数据包甚至可篡改数据包，且可让网络上特定电脑或所有电脑无法正常连接。
        ARP欺骗是黑客常用的攻击手段之一，ARP欺骗分为二种：
一种是对路由器ARP表的欺骗。
       第一种ARP欺骗的原理是——截获网关数据。它通知路由器一系列错误的内网MAC地址，并按照一定的频率不断进行，使真实的地址信息无法通过更新保存在路由器中，结果路由器的所有数据只能发送给错误的MAC地址，造成正常PC无法收到信息。
另一种是对内网PC的网关欺骗。
        第二种ARP欺骗的原理是——伪造网关。它的原理是建立假网关，让被它欺骗的PC向假网关发数据，而不是通过正常的路由器途径上网。在PC看来，就是上不了网了，网络掉线了。
        一般来说，ARP欺骗攻击的后果非常严重，大多数情况下会造成大面积掉线。有些网管员对此不甚了解，出现故障时，认为PC没有问题，交换机没掉线的“本事”，电信也不承认宽带故障。而且如果第一种ARP欺骗发生时，只要重启路由器，网络就能全面恢复，那问题一定是在路由器了。为此，宽带路由器背了不少“黑锅”。
----------------------------------
        对于这个知识点，涉及到的知识点比较广泛，我们这里就为大家介绍这么多，更多相关知识可在如下地址学习：
1、wiki百科中文版：地址链接（这个是超链接）。
2、wiki百科英文版：地址链接（这个是超链接）。
3、百度百科：地址链接（这个是超链接）。

席萌0209

23.4 ARP函数


        关于ARP，RL-TCPnet提供了如下三个函数：
arp_cache_ip
        函数功能：根据已知的IP地址查找ARP缓存表中是否存在相应的MAC地址，如果没有的话，会强制RL-TCPnet网络协议栈进行解析。协议栈会向网络发一个arp请求，得到响应的话，会把IP地址和返回的MAC地址存到ARP缓冲区。
arp_cache_mac
        函数功能：根据已知的MAC地址查找ARP缓存表中是否存在相应的IP地址，如果没有的话，会强制RL-TCPnet网络协议栈进行解析。协议栈会向网络发一个arp请求，得到响应的话，会把MAC地址和返回的IP地址存到ARP缓冲区。
arp_get_info
        函数功能：根据IP地址返回ARP缓存表中记录的对应MAC地址或者根据MAC地址返回ARP缓存表中记录的对应IP地址，均支持。
关于这3个函数的详细讲解及其使用举例可以看教程第 3 章 3.4 小节里面说的参考资料 rlarm.chm 文件，我们这里就不再专门做例子进行说明了（注意，下面这几个函数都不支持重入，也就是不支持多任务）：

23.5 总结

        本章节就为大家讲解这么多，更多ARP的相关知识需要大家查阅相关书籍进行学习，或者网上搜索相关资料进行学习。
