第11章示波器设计—功能模块划分

二代示波器的界面上做了五个按钮，分别用于不同功能的配置，本章节就为大家讲解这五个按钮实现的功能。

11.1 主界面上的五个按钮

11.2 Measure测量功能

11.3 ADC电压测量功能

11.4 DAC信号发生器

11.5 Math数字信号处理

11.6 Settings设置

11.7 总结

11.1 主界面上的五个按钮

为了方便各个功能的配置，主界面右侧做了五个按钮，用于实现五个不同功能的配置。

代码如下：

/* 创建需要的按钮*************************************************************/
hButton0 = BUTTON_Create(670, 40, 100, 44, GUI_ID_BUTTON0, WM_CF_SHOW);
BUTTON_SetText(hButton0, "Measure");
WM_SetHasTrans(hButton0);
WM_SetCallback(hButton0, _cbButton);
hButton1 = BUTTON_Create(670, 90-1, 100, 44, GUI_ID_BUTTON1, WM_CF_SHOW);
BUTTON_SetText(hButton1, "ADC");
WM_SetHasTrans(hButton1);
WM_SetCallback(hButton1, _cbButton);
hButton2 = BUTTON_Create(670, 140-2, 100, 44, GUI_ID_BUTTON2, WM_CF_SHOW);
BUTTON_SetText(hButton2, "DAC");
WM_SetHasTrans(hButton2);
WM_SetCallback(hButton2, _cbButton);
hButton3 = BUTTON_Create(670, 190-3, 100, 44, GUI_ID_BUTTON3, WM_CF_SHOW);
BUTTON_SetText(hButton3, "Math");
WM_SetHasTrans(hButton3);
WM_SetCallback(hButton3, _cbButton);
hButton4 = BUTTON_Create(670, 240-4, 100, 44, GUI_ID_BUTTON4, WM_CF_SHOW);
BUTTON_SetText(hButton4, "Settings");
WM_SetHasTrans(hButton4);
WM_SetCallback(hButton4, _cbButton);

复制代码

这些按钮都是创建在桌面窗口上的，点击这些按钮后，会触发桌面窗口回调函数中的按钮消息，从而弹出相应的设置对话框：

/*
*********************************************************************************************************
* 函数名: _cbBkWin
* 功能说明: 桌面窗口的回调函数
* 形参: pMsg
* 返回值: 无
*********************************************************************************************************
*/
static void _cbBkWin(WM_MESSAGE * pMsg)
{
int NCode, Id;
switch (pMsg->MsgId)
{
/* 桌面背景重绘 */
case WM_PAINT:
DSO_Init(0);
break;
/* 通过设置触发标志来更新一次触发游标的显示 */
case WM_TIMER:
g_Flag->ucWaveRefresh = 1;
//WM_RestartTimer(pMsg->Data.v, 1000);
break;
case WM_NOTIFY_PARENT:
Id = WM_GetId(pMsg->hWinSrc);
NCode = pMsg->Data.v;
switch (Id)
{
/* 按钮0：打开Measure对话框 */
case GUI_ID_BUTTON0:
switch(NCode)
{
case WM_NOTIFICATION_RELEASED:
DSO_CreateMeasureDlg();
break;
}
break;
/* 按钮1：打开ADC对话框 */
case GUI_ID_BUTTON1:
switch(NCode)
{
case WM_NOTIFICATION_RELEASED:
DSO_CreateAdcDlg();
break;
}
break;
/* 按钮2：打开DAC对话框 */
case GUI_ID_BUTTON2:
switch(NCode)
{
case WM_NOTIFICATION_RELEASED:
DSO_CreateDacDlg();
break;
}
break;
/* 按钮3：打开Math对话框 */
case GUI_ID_BUTTON3:
switch(NCode)
{
case WM_NOTIFICATION_RELEASED:
DSO_CreateMathDlg();
break;
}
break;
/* 按钮4：打开Settings对话框 */
case GUI_ID_BUTTON4:
switch(NCode)
{
case WM_NOTIFICATION_RELEASED:
DSO_CreateSettingsDlg();
break;
}
break;
}
break;
default:
WM_DefaultProc(pMsg);
}
}

复制代码

下面分别将这五个对话框所实现的功能为大家做个讲解。

席萌0209 · 发表于 2018-7-7 16:23:50

11.2 Measure测量功能

测量界面的效果如下：

当前二代示波器仅支持打对勾的这六种测量值，分别是频率，峰峰值，最大值，最小值，均方根和平均值。其它的测量选项还不支持，勾选或者取消对主界面没有影响。而支持的这六个测量功能取消勾选的话，主界面对应的数值将停止更新，勾选上将继续更新。

测量对话框的创建也比较简单，采用非阻塞方式创建：

/*
*********************************************************************************************************
* 函数名: DSO_CreateMeasureDlg
* 功能说明: 创建测量对话框
* 形参: 无
* 返回值: 无
*********************************************************************************************************
*/
WM_HWIN DSO_CreateMeasureDlg(void)
{
WM_HWIN hWin;
hWin = GUI_CreateDialogBox(_aDialogCreateMeasure,
GUI_COUNTOF(_aDialogCreateMeasure),
_cbDialogMeasure,
WM_HBKWIN,
0,
0);
return hWin;
}

复制代码

席萌0209 · 发表于 2018-7-7 16:24:39

11.3 ADC电压测量功能

ADC电压测量功能的界面比较简单，就是显示ADC2所采集的电压，并显示电压曲线。

ADC电压测量对话框的创建也比较简单，采用非阻塞方式创建：

/*
*********************************************************************************************************
* 函数名: DSO_CreateAdcDlg
* 功能说明: 创建对话框
* 形参: 无
* 返回值: 无
*********************************************************************************************************
*/
WM_HWIN DSO_CreateAdcDlg(void)
{
WM_HWIN hWin;
hWin = GUI_CreateDialogBox(_aDialogCreateADC,
GUI_COUNTOF(_aDialogCreateADC),
_cbCallbackADC,
WM_HBKWIN,
0,
0);
return hWin;
}

复制代码

席萌0209 · 发表于 2018-7-7 16:25:41

11.4 DAC信号发生器

DAC信号发生器对话框主要实现了正弦波，方波和三角波的幅值，频率以及占空比的设置，界面效果如下：

这个界面的实现代码要稍复杂些，具体实现在第14章会为大家详细讲解。DAC信号发生器对话框的创建采用非阻塞方式创建：

/*
*********************************************************************************************************
* 函数名: DSO_CreateDacDlg
* 功能说明: 创建对话框
* 形参: 无
* 返回值: 无
*********************************************************************************************************
*/
WM_HWIN DSO_CreateDacDlg(void)
{
WM_HWIN hWin;
hWin = GUI_CreateDialogBox(_aDialogCreateDAC,
GUI_COUNTOF(_aDialogCreateDAC),
_cbCallbackDAC,
WM_HBKWIN,
0,
0);
return hWin;
}

复制代码

席萌0209 · 发表于 2018-7-7 16:26:30

11.5 Math数字信号处理

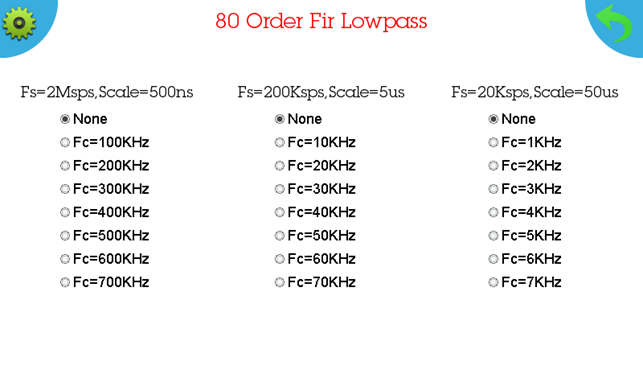

Math数字信号处理界面用于FIR低通滤波器的截止频率配置，界面效果如下：

具体的功能实现已经在前面第10章为大家进行了讲解。DAC信号发生器对话框的创建采用非阻塞方式创建：

/*
*********************************************************************************************************
* 函数名: DSO_CreateMathDlg
* 功能说明: 创建对话框
* 形参: 无
* 返回值: 无
*********************************************************************************************************
*/
WM_HWIN DSO_CreateMathDlg(void)
{
WM_HWIN hWin;
hWin = GUI_CreateDialogBox(_aDialogCreateMath,
GUI_COUNTOF(_aDialogCreateMath),
_cbDialogMath,
WM_HBKWIN,
0,
0);
return hWin;
}

复制代码

席萌0209 · 发表于 2018-7-7 16:28:46

本帖最后由席萌0209 于 2018-7-7 16:38 编辑

11.6 Settings设置

Settings设置对话框的界面效果如下：

设置对话框主要实现了以下五个功能的配置：

1、Motion功能设置

（1）Y motion表示选择波形垂直方向滑动。

（2）X motion 表示选择波形水平方向滑动。

2、水平和垂直测量功能的选择

（1）Hide Cursor表示隐藏水平测量和垂直测量。

（2）Display HorizontalCursor表示显示水平测量。

（3）Display VerticalCursor表示显示垂直测量。

3、设置水平和垂直测量游标每次移动的像素个数

（1）MoveCursorStep = 1表示每次移动1个像素。

（2）MoveCursorStep = 2 表示每次移动2个像素。

（3）MoveCursorStep = 5 表示每次移动5个像素。

（4）MoveCursorStep = 10 表示每次移动10个像素。

4、Hide RFFT2048 Display 表示隐藏FFT频谱显示。

5、Hide AmplitudeDlg, StatusDlg, ScaleDlg andSysInfoDlg表示隐藏幅值窗口，状态窗口，频率窗口和系统信息窗口。

Settings设置对话框的创建也采用非阻塞方式创建：

/*
*********************************************************************************************************
* 函数名: DSO_CreateSettingsDlg
* 功能说明: 创建设置对话框
* 形参: 无
* 返回值: 无
*********************************************************************************************************
*/
WM_HWIN DSO_CreateSettingsDlg(void)
{
WM_HWIN hWin;
hWin = GUI_CreateDialogBox(_aDialogCreateSettings,
GUI_COUNTOF(_aDialogCreateSettings),
_cbDialogSettings,
WM_HBKWIN,
0,
0);
return hWin;
}

复制代码

席萌0209 · 发表于 2018-7-7 16:34:33

11.7 总结

本章节的内容比较简单，主要是让大家对这五个对话框的功能有个了解，看代码时就比较容易理解了。
