Nordic发布二代功耗测量套件Power Profiler Kit II，分辨率100nA，范围200nA到1A，更重要的是开源！

eric2013 · 发表于 2020-12-7 08:26:30

https://www.nordicsemi.com/Softw ... ower-Profiler-Kit-2

这个设计难点还是硬件设计，不过Nordic全部开源了，PCB，BOM，Gerber，原理图等都提供了。

PCA63100-Power Profiler Kit II - HW Files - 1_0_1.zip (11.39 MB, 下载次数: 2038)

规格：

效果：

用心了，原理图还提供了注释。

上位机：

旮旯旭 · 发表于 2020-12-7 09:50:03

真棒，低功耗测量的福利

灰色抹布 · 发表于 2020-12-7 10:13:55

感谢，有空研究一下

小青年儿 · 发表于 2020-12-7 10:45:03

不知道 hex从那里下载

挖东衣宇 · 发表于 2020-12-7 11:23:56

汉子哥打算搞这个吗，太好用了

挖东衣宇 · 发表于 2020-12-7 11:29:16

不单单这个，Nordic的APP，桌面应用，SDK感觉也很用心，虽然接触不多，但觉得目前Nordic的SDK在芯片里排第一的

tonyugy · 发表于 2020-12-7 12:14:51

hex没看见哪里有提供

zbianbiaos · 发表于 2020-12-7 12:43:24

感觉HEX会在52840的SDK里面

eric2013 · 发表于 2020-12-7 14:42:14

小青年儿发表于 2020-12-7 10:45
不知道 hex从那里下载

hex好像没有提供。

eric2013 · 发表于 2020-12-7 14:51:50

挖东衣宇发表于 2020-12-7 11:23
汉子哥打算搞这个吗，太好用了

学习一下。

eric2013 · 发表于 2020-12-7 14:52:21

挖东衣宇发表于 2020-12-7 11:29
不单单这个，Nordic的APP，桌面应用，SDK感觉也很用心，虽然接触不多，但觉得目前Nordic的SDK在芯片里排第 ...

蓝牙这块，Nordic很强。

eric2013 · 发表于 2020-12-7 14:52:43

tonyugy 发表于 2020-12-7 12:14
hex没看见哪里有提供

没找到hex文件。

eric2013 · 发表于 2020-12-7 14:52:56

zbianbiaos 发表于 2020-12-7 12:43
感觉HEX会在52840的SDK里面

我也没有找到hex文件。

Rocky_Zou · 发表于 2020-12-7 15:41:10

再赞一个

关于微电流测量还有两个开源方案推荐给大家

https://www.eevblog.com/projects/ucurrent/

以及升级版，自动量程

https://lowpowerlab.com/guide/currentranger/

aviro · 发表于 2020-12-7 23:04:07

lowpowerlab看起来不错，可是没有看到原理图。

eric2013 · 发表于 2020-12-8 00:37:28

aviro 发表于 2020-12-7 23:04
lowpowerlab看起来不错，可是没有看到原理图。

楼主位的软件包里面

aviro · 发表于 2020-12-8 08:29:36

这些设计基本上是半开源的，要么有固件没有原理图像ST的X-NUCLEO-LPM01A，要么有原理图没固件，像楼上的两款还有芯科的STK-3700/3800。因为他还是要买板子的，硬汉哥要不要也做款这样的产品，或者整合到H7工具里。

eric2013 · 发表于 2020-12-8 09:11:43

aviro 发表于 2020-12-8 08:29
这些设计基本上是半开源的，要么有固件没有原理图像ST的X-NUCLEO-LPM01A，要么有原理图没固件，像楼上的两 ...

这个其实可以完全不需要固件，自己整就行了。
ST那个没有原理图

qgyhd1234 · 发表于 2020-12-8 10:12:32

eric2013 发表于 2020-12-7 14:52
我也没有找到hex文件。

连接上上位机，打开不同的应用，会自动检测固件，固件不对，会自动下载的，pc版本的nrf connect做的很好用

eric2013 · 发表于 2020-12-9 14:47:25

qgyhd1234 发表于 2020-12-8 10:12
连接上上位机，打开不同的应用，会自动检测固件，固件不对，会自动下载的，pc版本的nrf connect做的很好 ...

谢谢告知。

jamiliang · 发表于 2020-12-10 11:33:05

hex在这：
https://github.com/NordicSemicon ... ree/master/firmware

eric2013 · 发表于 2020-12-10 13:13:24

jamiliang 发表于 2020-12-10 11:33
hex在这：
https://github.com/NordicSemiconductor/pc-nrfconnect-ppk/tree/master/firmware

感谢

jamiliang · 发表于 2020-12-10 15:40:31

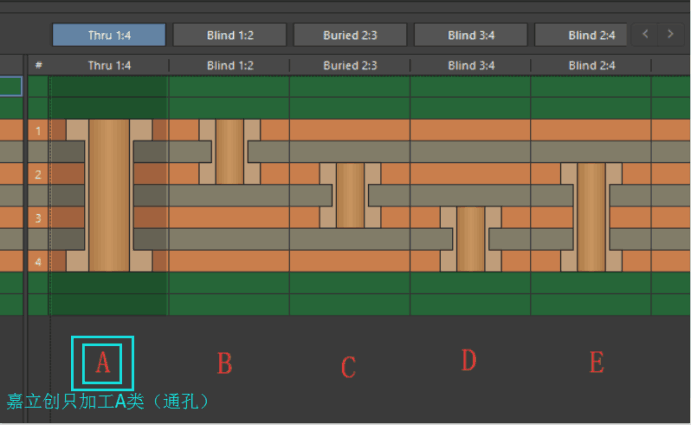

还没完，稍微研究下PCB，nrf52840需要用到半埋孔技术，无奈佳立创目前只提供通孔工艺处理

要么找到源代码，移植到52822/32，修改PCB，要么等JLC出半埋孔工艺！

eric2013 · 发表于 2020-12-11 08:56:09

jamiliang 发表于 2020-12-10 15:40
还没完，稍微研究下PCB，nrf52840需要用到半埋孔技术，无奈佳立创目前只提供通孔工艺处理

要么找到源代 ...

可以找别的厂家做。

eric2013 · 发表于 2021-1-6 08:18:25

gitk · 发表于 2021-1-7 14:24:17

这个硬件有众筹的没？

eric2013 · 发表于 2021-1-7 14:45:39

gitk 发表于 2021-1-7 14:24
这个硬件有众筹的没？

这个不是众筹，是NORDIC自己出的。

eric2013 · 发表于 2021-2-20 09:27:56

https://devzone.nordicsemi.com/n ... the-ppk2-1226309406

buxinshan · 发表于 2021-2-27 21:19:45

我昨天刚在贸泽下的单买的ST的X-NUCLEO-LPM01A，是不是该取消该订单，买Nordic这个，不过贸泽上对国内不销售啊。

tonyugy · 发表于 2021-4-18 15:50:36

想买，某宝不靠谱，不知道哪里还能买到。

eric2013 · 发表于 2021-4-18 16:20:25

tonyugy 发表于 2021-4-18 15:50
想买，某宝不靠谱，不知道哪里还能买到。

经销商，得捷，贸泽等，也可以购买

624132013 · 发表于 2022-2-15 09:33:59

tonyugy 发表于 2021-4-18 15:50
想买，某宝不靠谱，不知道哪里还能买到。

我这里可以买的到····

daicp · 发表于 2024-4-30 15:20:32

Power Profiler Kit II 用MCU片内12bit ADC 做测量吗？
