产品说明 : LT268x 是针对小尺寸 MCU 屏所设计的Uart 串口屏控制芯片。其内部采用 乐升半导体 的 32bit MCU 核心架构，主要的功能就是提供 Uart 串口通讯，让主控端 MCU 透过简易的指令就能轻易的将要显示到 TFT 屏的内容传递给小尺寸 MCU 屏上的 TFT 驱动器（Driver），LT268x 内部硬件及程序提供图形处理功能，能够提升 TFT 显示效率，及降低主控端 MCU 处理图形显示的时间，LT268x 支持小尺寸 MCU 接口的 TFT 屏，通常是 3.5” 以下、显示分辨率为 800*480（WVGA）以内、提供 SPI 串口、 8 或 16 位并口的 MCU 屏。 LT268x 内部的主频可达 72/150MHz，含有 64K/512Kbytes Flash、8K/256Kbytes SRAM，除了提供 Uart 串口通讯，也提供一 SPI Flash 接口，外接的 SPI Flash 可以用来储存图片、动画、字库等信息，其中 LT268B/C 还提供 SD Card 功能，可以将图片、动画、字库等信息存在 SD Card 内。LT268x 可以配合
乐升半导体 开发的 PC 上位机软件（UI_Editor / UartTFT_Tool），直接在电脑上进产品的 UI 显示接口开发，除了提升显示效率外，也大幅缩短 TFT 显示功能的开发周期。LT268x 内建串口指令功能包括图片显示、GIF 动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示，及几何图形显示如画线、画圆、画三角形、画矩形等功能。 此外，LT268C还提供多组的SCI（Uart）接口可以连接如蓝芽模块、WiFi模块，另外包括USB接口、SD卡（SPI模式），模拟输入AIN、PWM及INT中断等接口，这些也可以设置成普通IO接口，同时自带RTC时钟，丰富的功能增加了串口屏的实用不适用范围。 LT268x 的显示功能非常适合用在有小尺寸 TFT-LCD 屏的电子产品上，也可以用来取代原单色屏产品，或是增加产质量感，不会造成产品原主控端MCU的负担，如各式小家电、智慧家电、手持控制设备、工业控制板、电子仪器、医疗设备、小型检测设备等产品。
产品规格 :
•  内建 32Bit MCU、64K/512KB Flash、8K/256KB SRAM •  内建多样化串口指令 •  提供串口屏的 Uart 接口 •  提供 MCU 屏的 SPI 接口及 8 位 或 16 位 MCU 接口 •  提供外接的 SPI NOR/NAND Flash 接口储存图片等数据 •  提供 SD Card 接口 (Option) •  支持 800*480 以下 MCU 屏	•  内建串口指令功能：图片显示、GIF 动画显示、 •  循环图片显示、开机画面显示、进度条显示、    文字符串显示功能 •  内建画线、画圆、画三角形、画矩形等几何图形    显示功能 •  工作电压：3.0V~3.6V •  封装：48pin / 68pin QFN

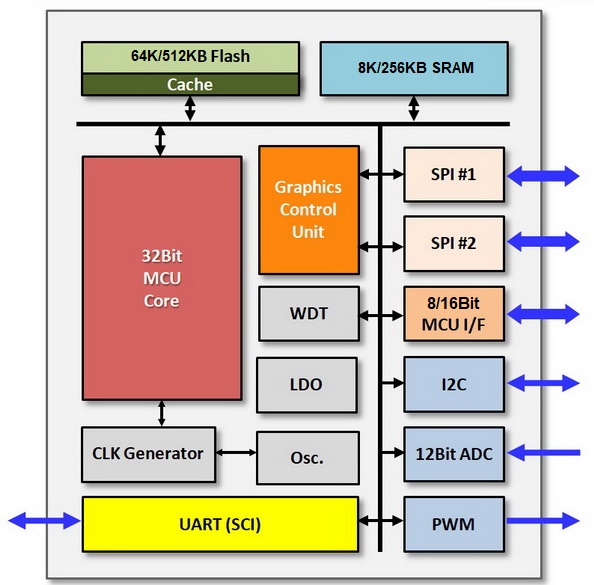

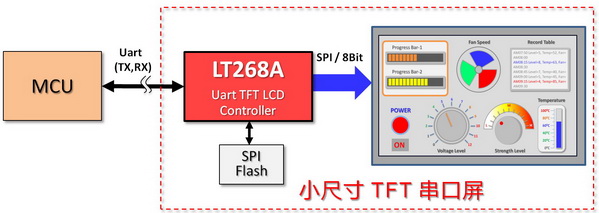

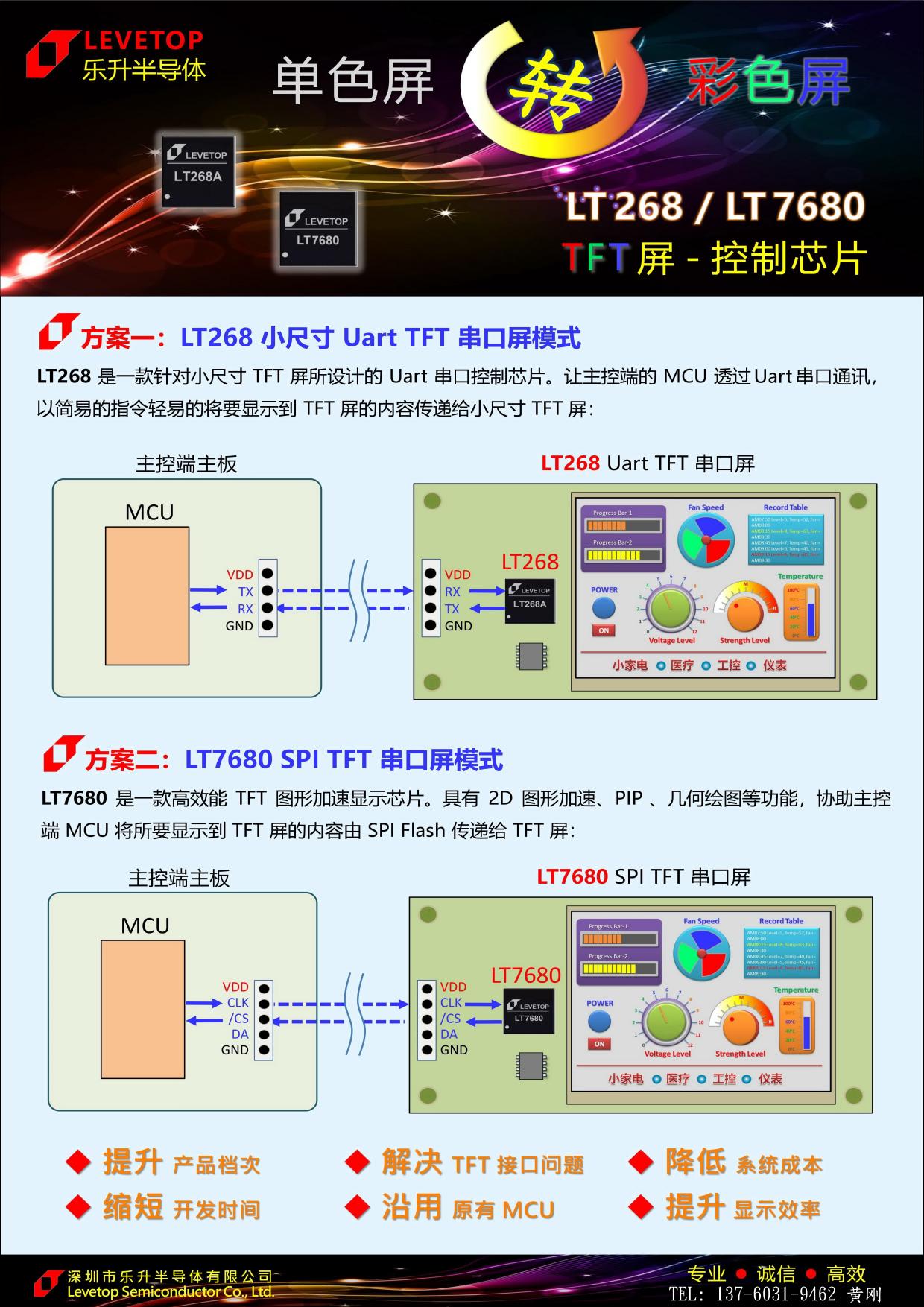

内部方块图:	应用示意图:
产品型号:
开发示意图:
