《安富莱嵌入式周报》第339期：2024.06.13--2024.07.01

eric2013

视频版

https://www.bilibili.com/video/BV1Kf421Q7Lh





目录

1、开源2GHz的示波器有源探头
2、模拟矩阵开关面包板Jumperless推出下一代Jumperless V5
3、软件相关
（1）Swift on RISC-V首版发布
（2）Zephyr v3.7.0-rc2 发布
（3）IAR教育许可免费申请扩大支持，含MSP430、AVR、Arm 和 RISC-V
（4）Microchip的MPLAB也推出VS Code插件
4、RP2040运行苹果Macintosh模拟器，带VGA的桌面展示
5、开源自制单手键盘Polymath-Studio
6、开源卡片式声音分贝器
7、Python知识点快速查阅一览表
8、新唐推出带ReRAM电阻式RAM的单片机
9、集成各种编程语言，各种架构编译器版本的在线编程测试地址分享，像MSP430 GCC，ARM GCC，RISC-V GCC, Xtensa ESP32 GCC等
10、1966年起，HP经典示波器剖析
11、H7-TOOL本周进展
（1）脱机烧录增加树莓派单片机RP2040，TI的MSPM0G系列，国民技术N32WB031x，NXP汽车级单片机S9KEA系列支持。其中RP2040比较麻烦，花了不少时间。
（2）解决H7-TOOL脱机烧录武汉芯源CW32F030脱机烧录的bug
（3）TI的MSPM0系列烧录错误程序导致无法下载问题解决办法，烧写全0xFF，0x55之类的问题会导致芯片无法正常下
（4）帮助客户做的测试验证帖子
        -- H7-TOOL脱机烧录STM32F103VCT6的单路，1拖4，1拖16均正常，根据用户要求做的测试
        -- H7-TOOLL脱机烧录和仿真下载i.MX RT1021，方便大家测试参考
        -- H7-TOOL调试仿真和脱机下载GD32E230展示，方便参考
        -- H7-TOOL的1拖16脱机烧录PY32F003测试展示，方便参考
        -- H7-TOOL调试仿真和脱机下载N32L403展示，方便参考
(5) H7-TOOL使用1拖16和1拖4转接板，读取芯片固件，最多可以同时读取4路到log区或者将1路保存为bin文件
(6) 系统测试几款USB HUB对H7-TOOL的三个USB高速复合类支持情况，绿联，联想，京东京造，宏基和飞利浦

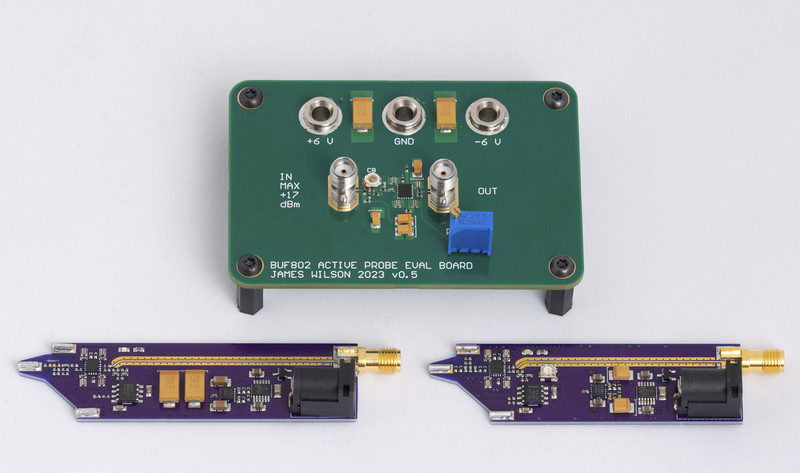

1、开源2GHz的示波器有源探头

https://github.com/jmwilson/oshw-active-probe
https://jmw.name/projects/active-probe/

学习作者的博文介绍需要一定的高频设计基础，整体设计同时使用了 BUF802 和 OPA140 精密运算放大器。低失调运算放大器缓冲直流和较低频率，为 BUF802 留下较高的频率。在四层PCB设计中投入了大量精力，并充分使用了仿真技术，以确保一切正常。使用openEMS来调整输出走线的宽度，以达到所需的50欧姆阻抗

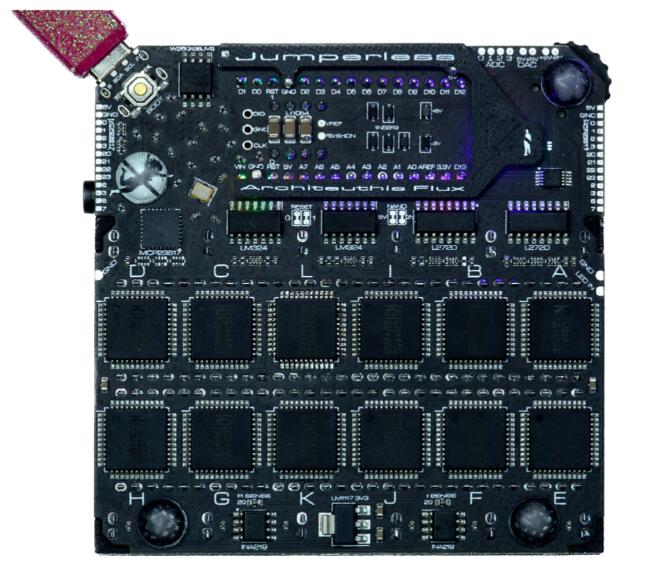

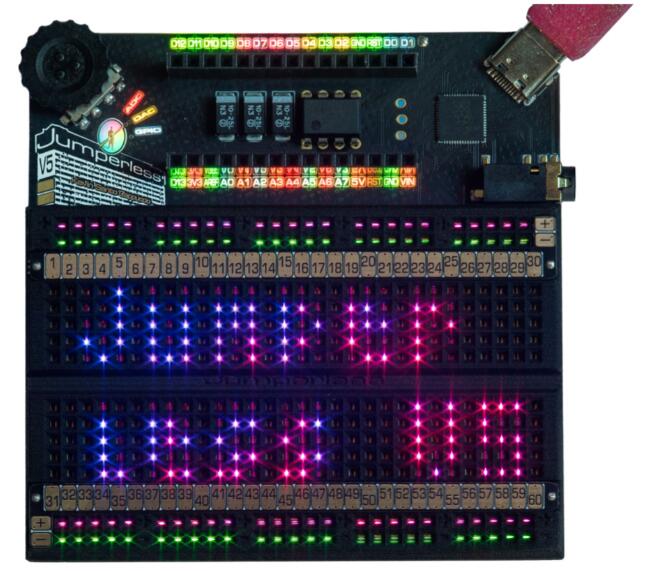

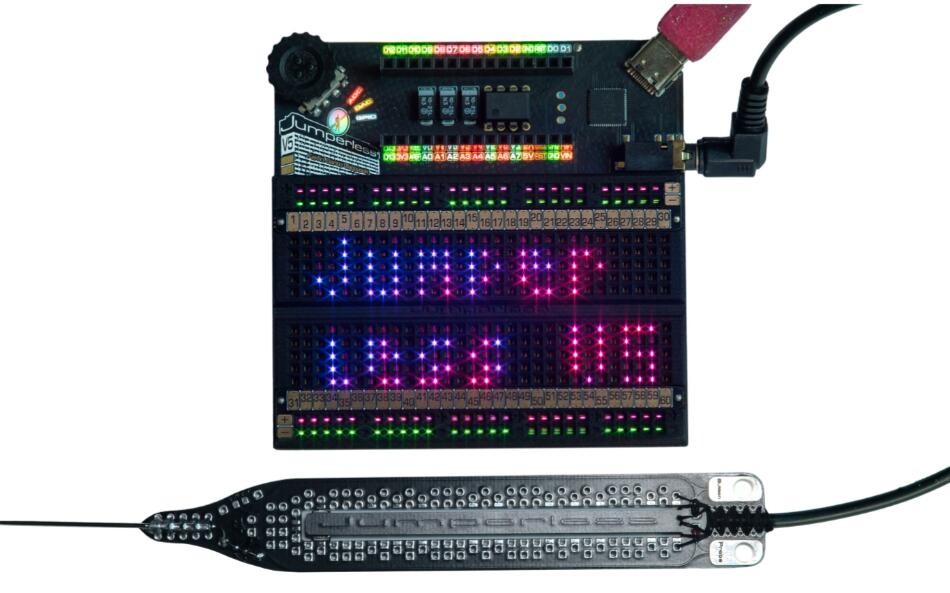

2、模拟矩阵开关面包板Jumperless推出下一代Jumperless V5

https://www.crowdsupply.com/architeuthis-flux/jumperless-v5

去年hackaday大赛第2名，折腾跳线帽是大部分板子的常规操作，但分享的这个板子则不然，它旨在用模拟开关矩阵替换所有这些电线。大家所要做的就是插入器件并在配套 GUI 上进行虚拟连接。同时还具有许多内置功能，例如DAC和ADC，可以根据需要在原型下切换电路。它还在面包板区域嵌入了一些LED，可以点亮并提供彼此连接的视觉提示。

Jumperless推出后，有几百个用户使用起来了，并提出了很多建议。新版的LED增加至445个，内置旋转编码器，菊花链接头，可编程电源，隔离等










3、软件相关

1、Swift on RISC-V首版发布

https://github.com/swift-riscv/s ... wift-5.10.1-RELEASE

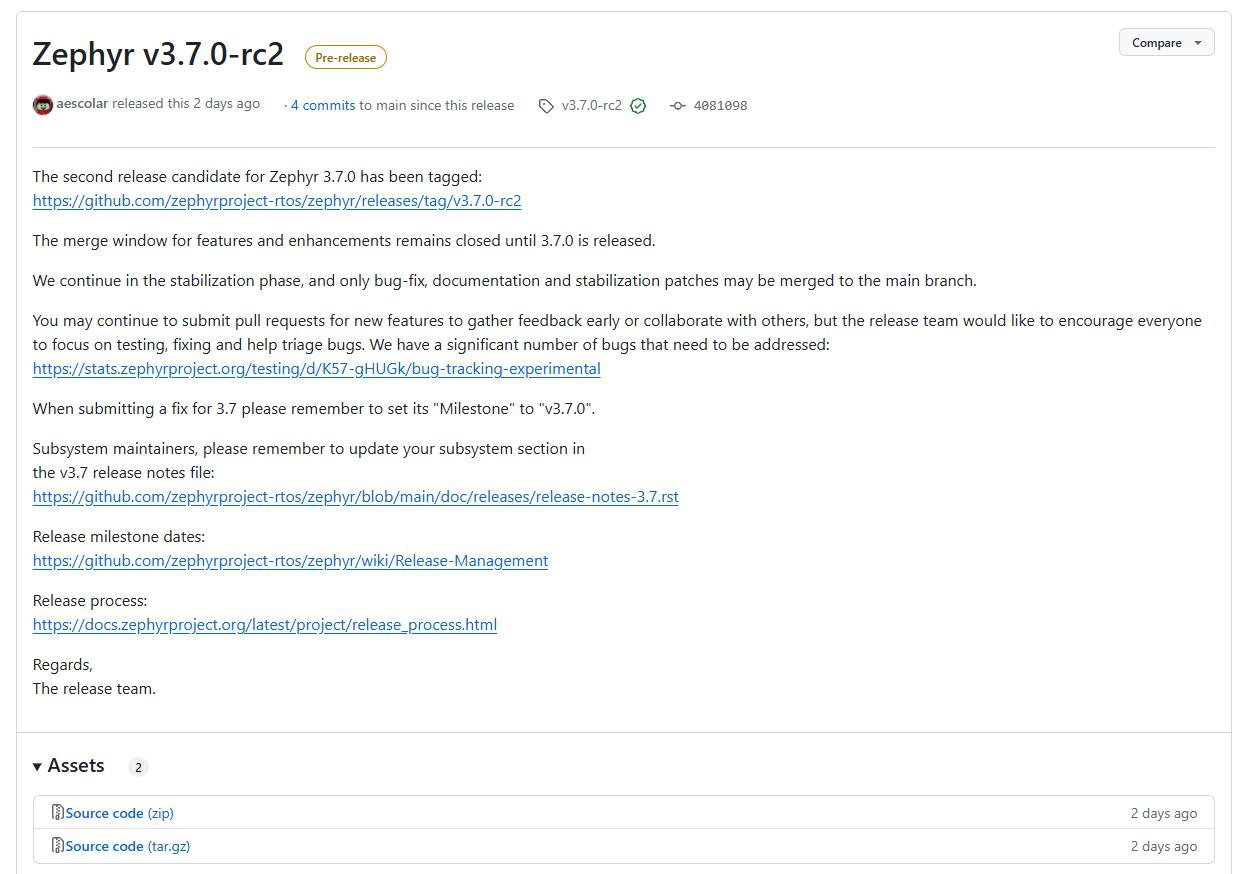

2、Zephyr v3.7.0-rc2 发布

https://github.com/zephyrproject ... ases/tag/v3.7.0-rc2

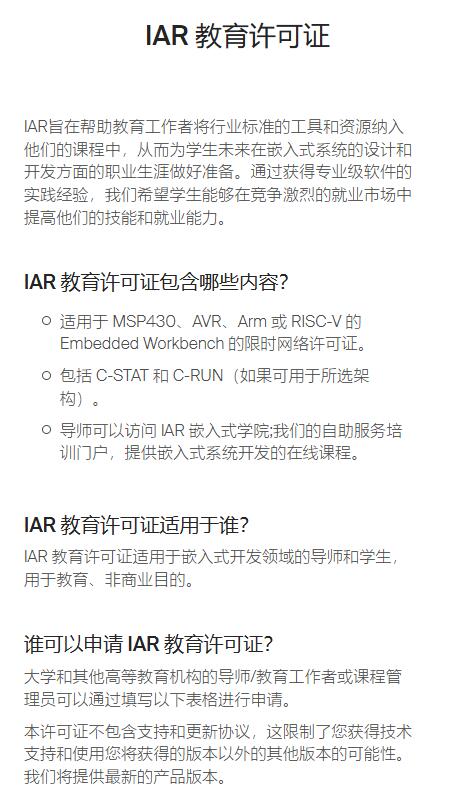

3、IAR教育许可免费申请扩大支持，含MSP430、AVR、Arm 和 RISC-V

https://www.iar.com/knowledge/support/licensing-information/IAR-Educational-License/

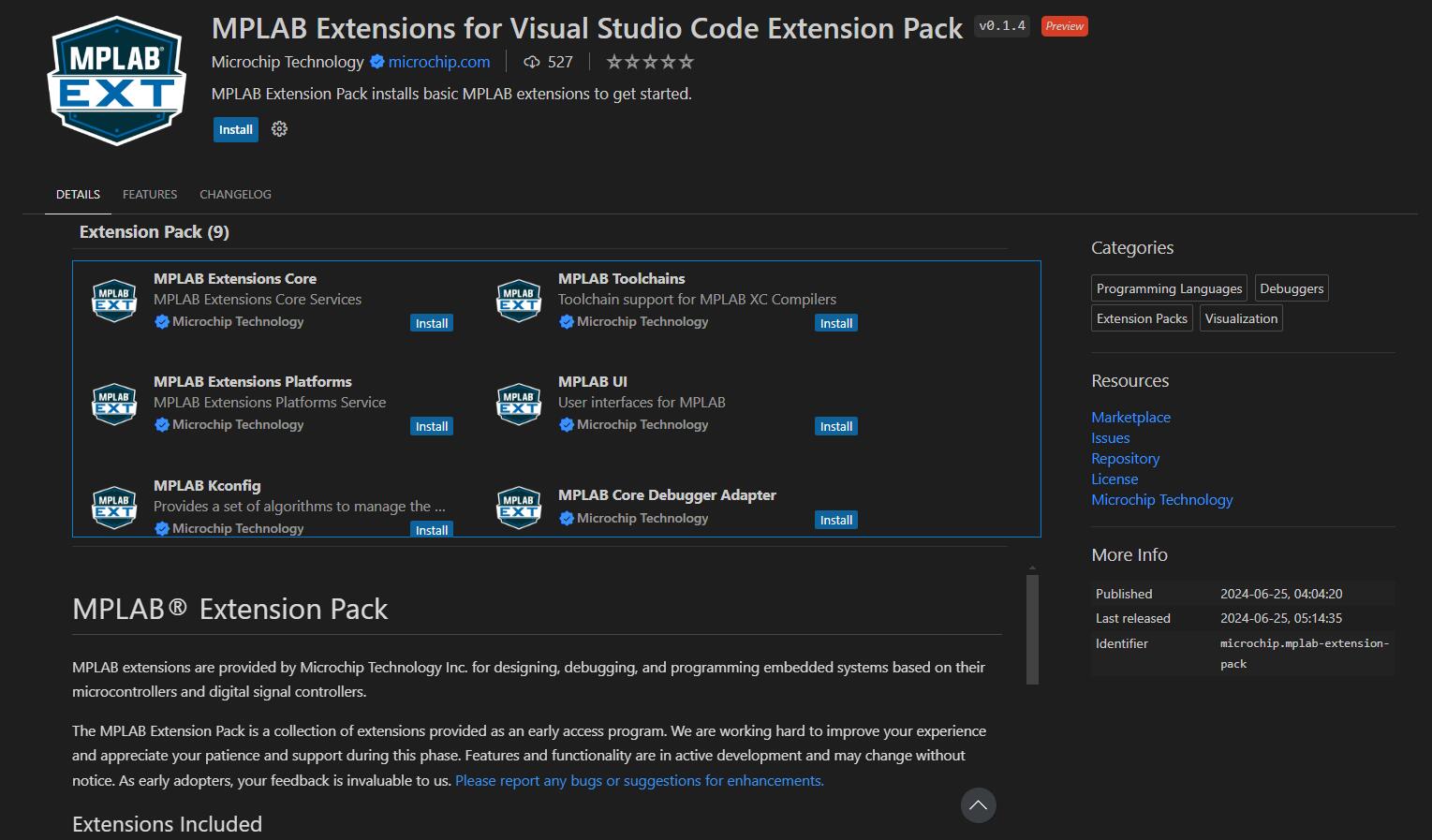

4、Microchip的MPLAB也推出VS Code插件

https://marketplace.visualstudio.com/items?itemName=Microchip.mplab-extension-pack

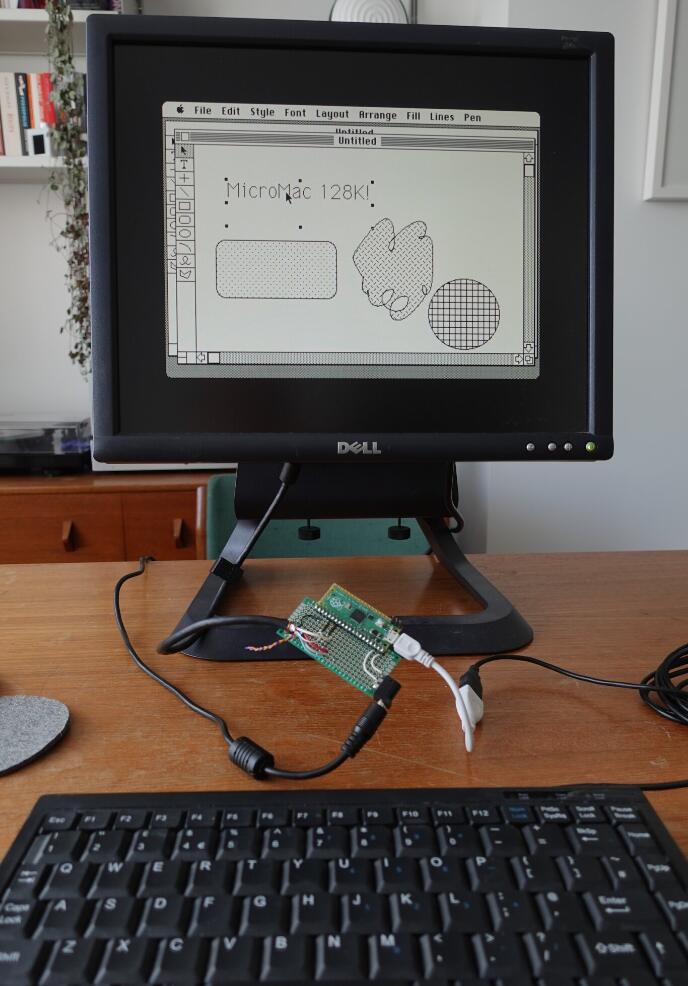

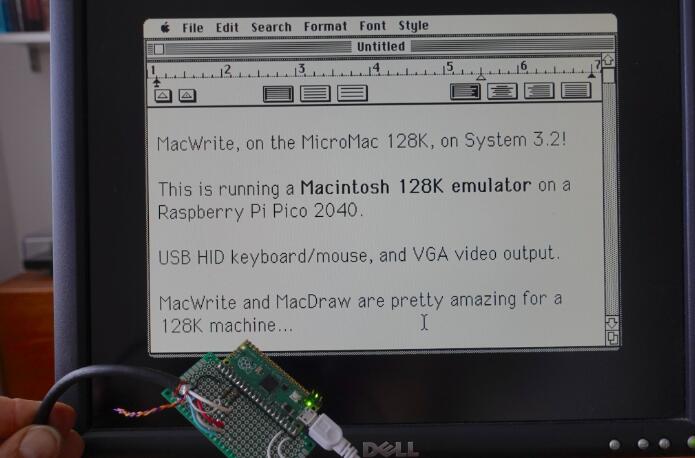

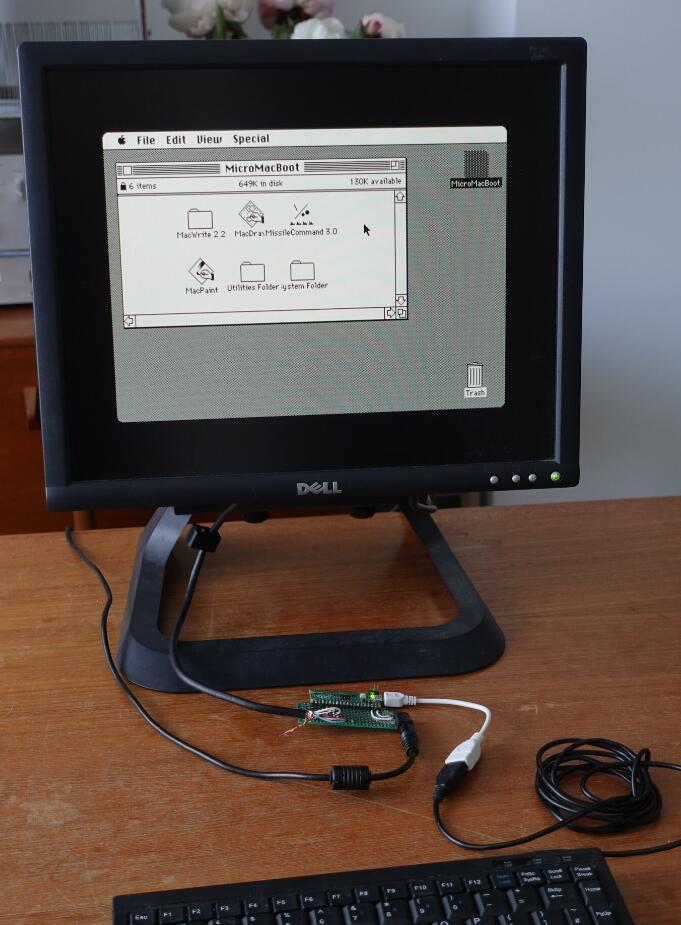

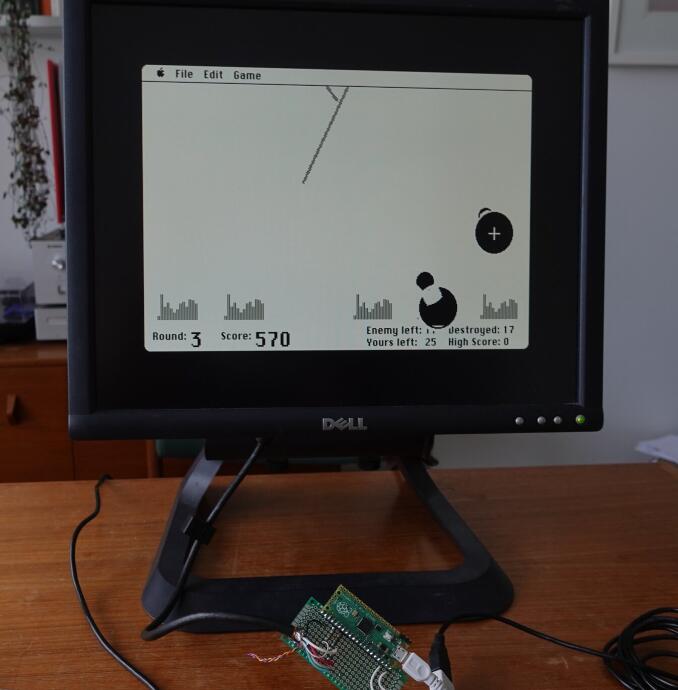

4、RP2040运行苹果Macintosh模拟器，带VGA的桌面展示

https://axio.ms/projects/2024/06/16/MicroMac.html










5、开源自制单手键盘Polymath-Studio

https://github.com/blueOkiris/ps-ohk

大家有兴趣可以看看

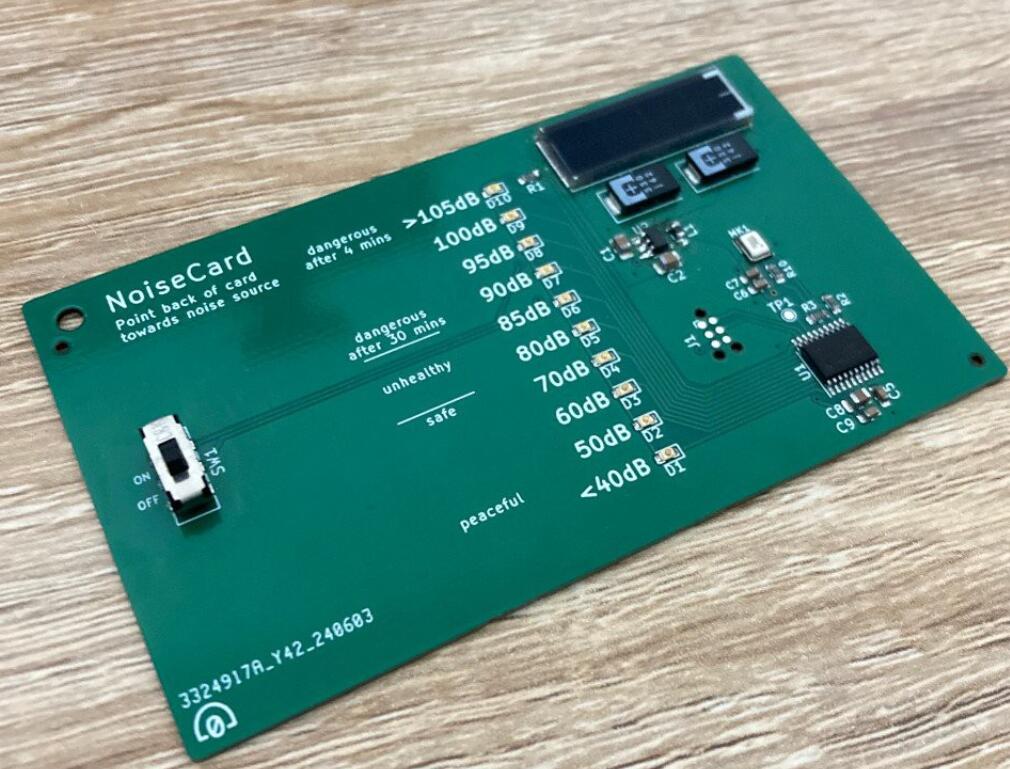

6、开源卡片式声音分贝器

之前有群友咨询有没有开源的分贝器，这次正好发现一个，分享下

https://github.com/tcsullivan/noisecard
https://hackaday.io/project/196439-noisecard






7、Python知识点快速查阅一览表

https://kieranholland.com/best-python-cheat-sheet/

知识点整理的比全，适合快速查阅了解，不适合用于详细查阅。右上角可以下载PDF版

部分截图如下：




8、新唐推出带ReRAM电阻式RAM的单片机

ReRAM代表电阻式RAM，将DRAM的读写速度与SSD的非易失性结合于一身。

现在市面上带MRAM（磁阻式随机存取内存），FRAM铁电和ReRAM电阻式RAM的单片机都有了

根据新塘的介绍，集成的嵌入式电阻式RAM（ReRAM），无需擦除周期，可节省读写时间

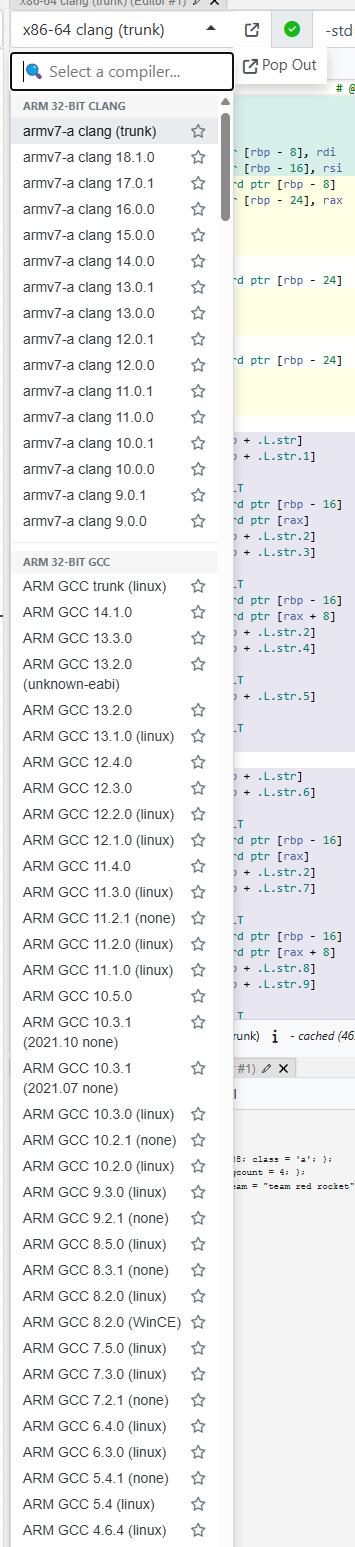

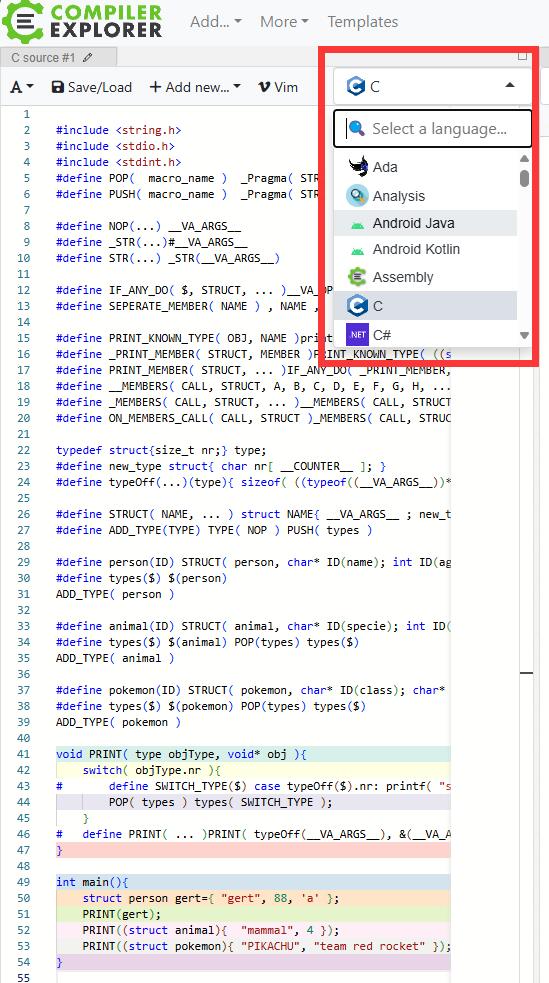

9、集成各种编程语言，各种架构编译器版本的在线编程测试地址分享，像MSP430 GCC，ARM GCC，RISC-V GCC, Xtensa ESP32 GCC等

之前搜集过很多，这次分享的值得给大家推荐下，有时候想简单验证些代码还是非常方便的

https://godbolt.org/

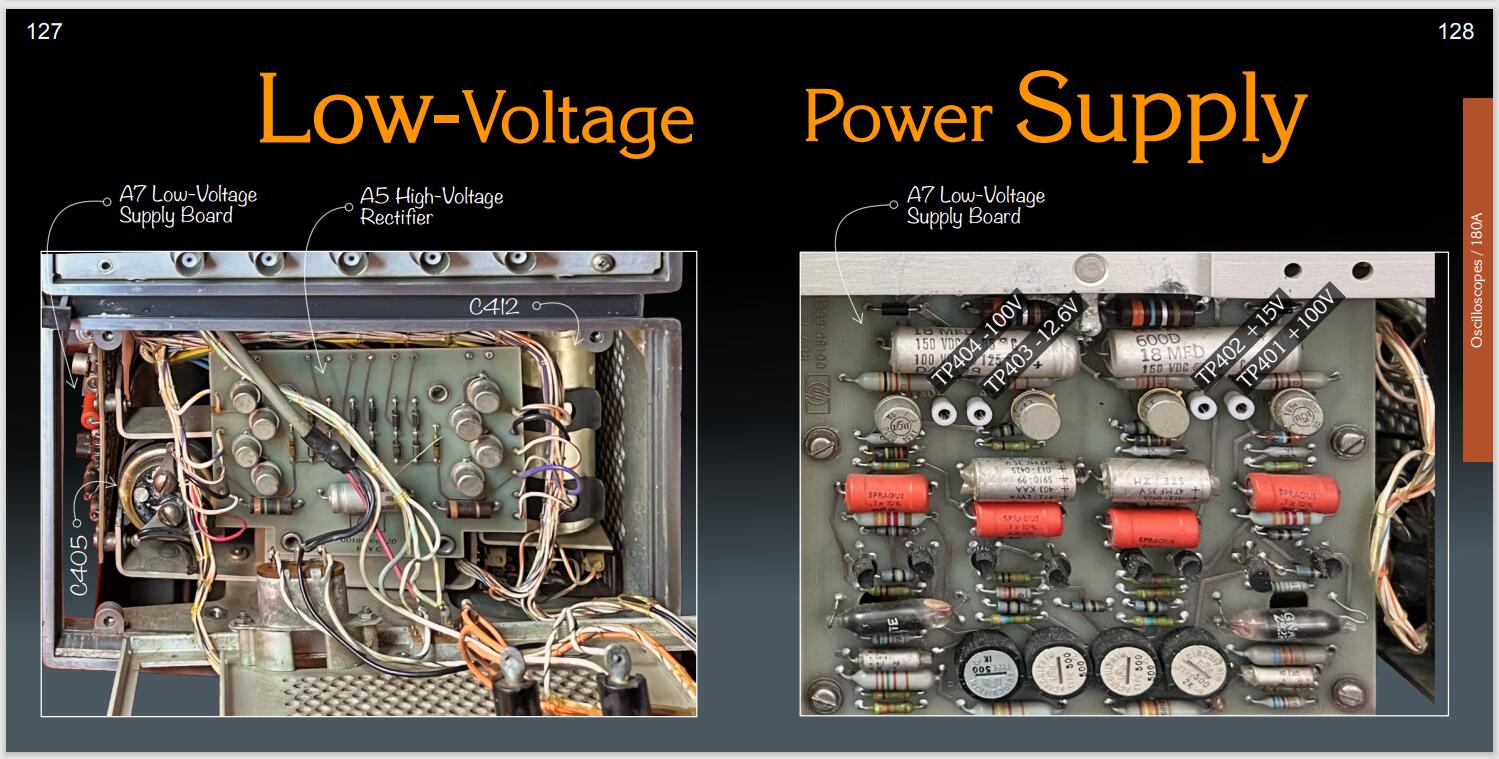

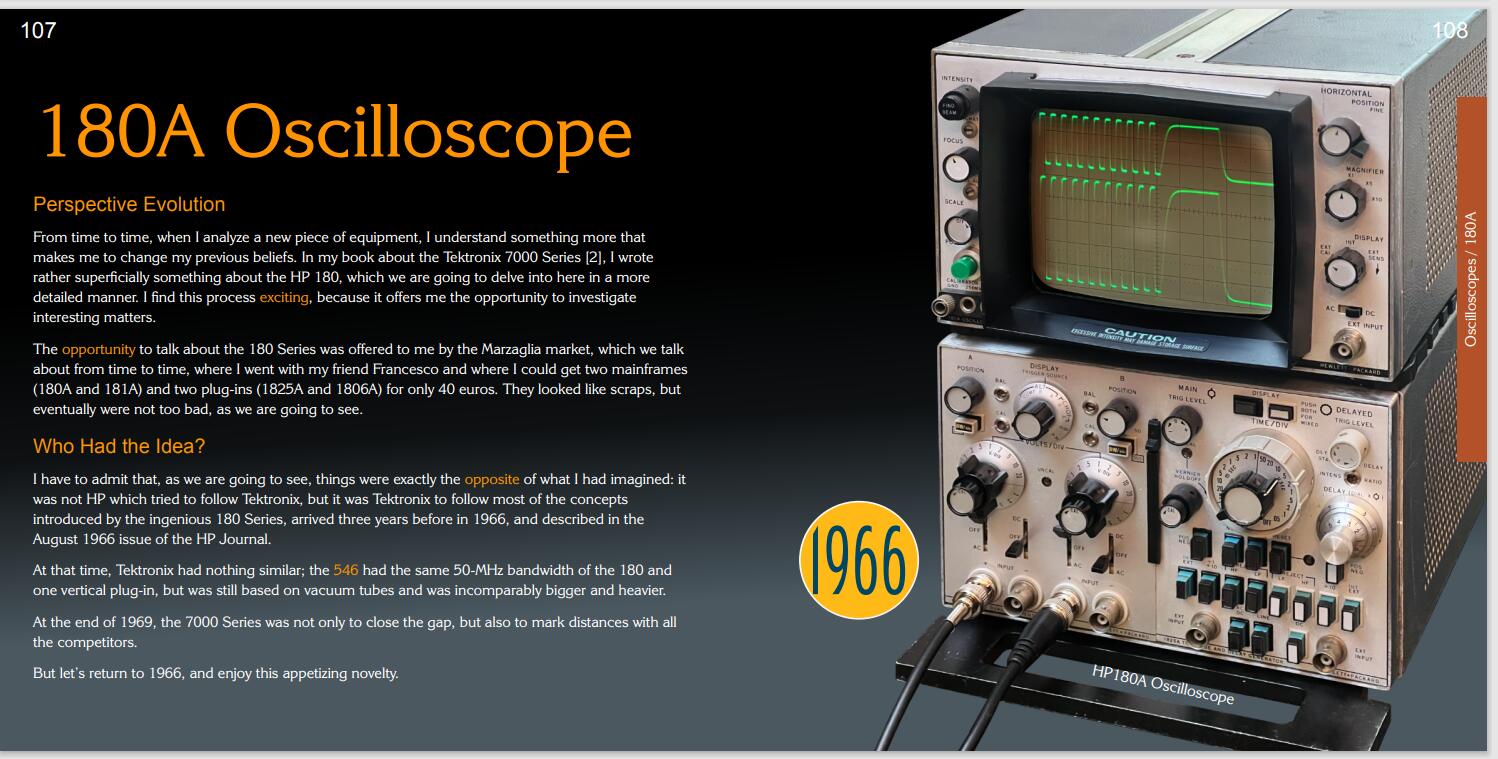

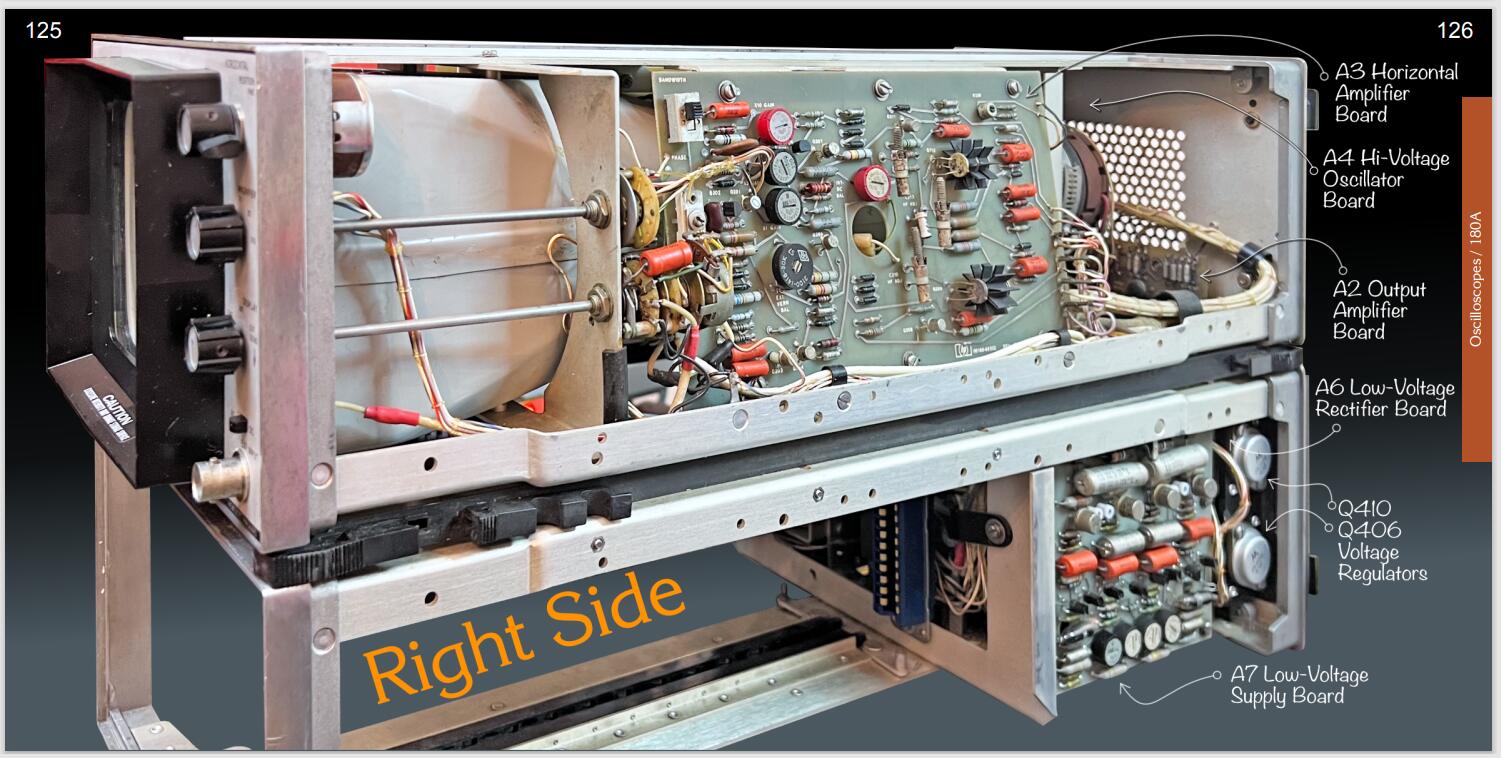

10、1966年起，HP经典示波器剖析

作者Giovanni Beccatini还在整理中，现在已经完成一部分，由于都是高清大图，所以PDF文件比较大

180_draft.pdf (297.10MB)












11、H7-TOOL本周进展

H7-TOOL详细介绍：https://www.armbbs.cn/forum.php?mod=viewthread&tid=89934

上个月大部分时间都在忙于给H7-TOOL添加新的脱机烧录芯片支持，我们初步定义这个月发布新的V2.26版本固件，最晚月末发布，这次升级将增加大量脱机烧录芯片支持。

1、脱机烧录增加树莓派单片机RP2040，TI的MSPM0G系列，国民技术N32WB031x，NXP汽车级单片机S9KEA系列支持。其中RP2040比较麻烦，花了不少时间。

还有Nordic的nRF5340，Atmel的SAM D21板子也到了，争取本周也添加完毕。

https://www.armbbs.cn/forum.php?mod=viewthread&tid=124583



2、解决H7-TOOL脱机烧录武汉芯源CW32F030脱机烧录的bug
3、TI的MSPM0系列烧录错误程序导致无法下载问题解决办法，烧写全0xFF，0x55之类的问题会导致芯片无法正常下

https://www.armbbs.cn/forum.php?mod=viewthread&tid=124683



4、帮助客户做的测试验证帖子
（1）H7-TOOL脱机烧录STM32F103VCT6的单路，1拖4，1拖16均正常，根据用户要求做的测试
https://www.armbbs.cn/forum.php?mod=viewthread&tid=124440



（2）H7-TOOL脱机烧录和仿真下载i.MX RT1021，方便大家测试参考
https://www.armbbs.cn/forum.php?mod=viewthread&tid=124632



（3）H7-TOOL调试仿真和脱机下载GD32E230展示，方便参考
https://www.armbbs.cn/forum.php?mod=viewthread&tid=124628



（4）H7-TOOL的1拖16脱机烧录PY32F003测试展示，方便参考
https://www.armbbs.cn/forum.php?mod=viewthread&tid=124629



（5）H7-TOOL调试仿真和脱机下载N32L403展示，方便参考
https://www.armbbs.cn/forum.php?mod=viewthread&tid=124662

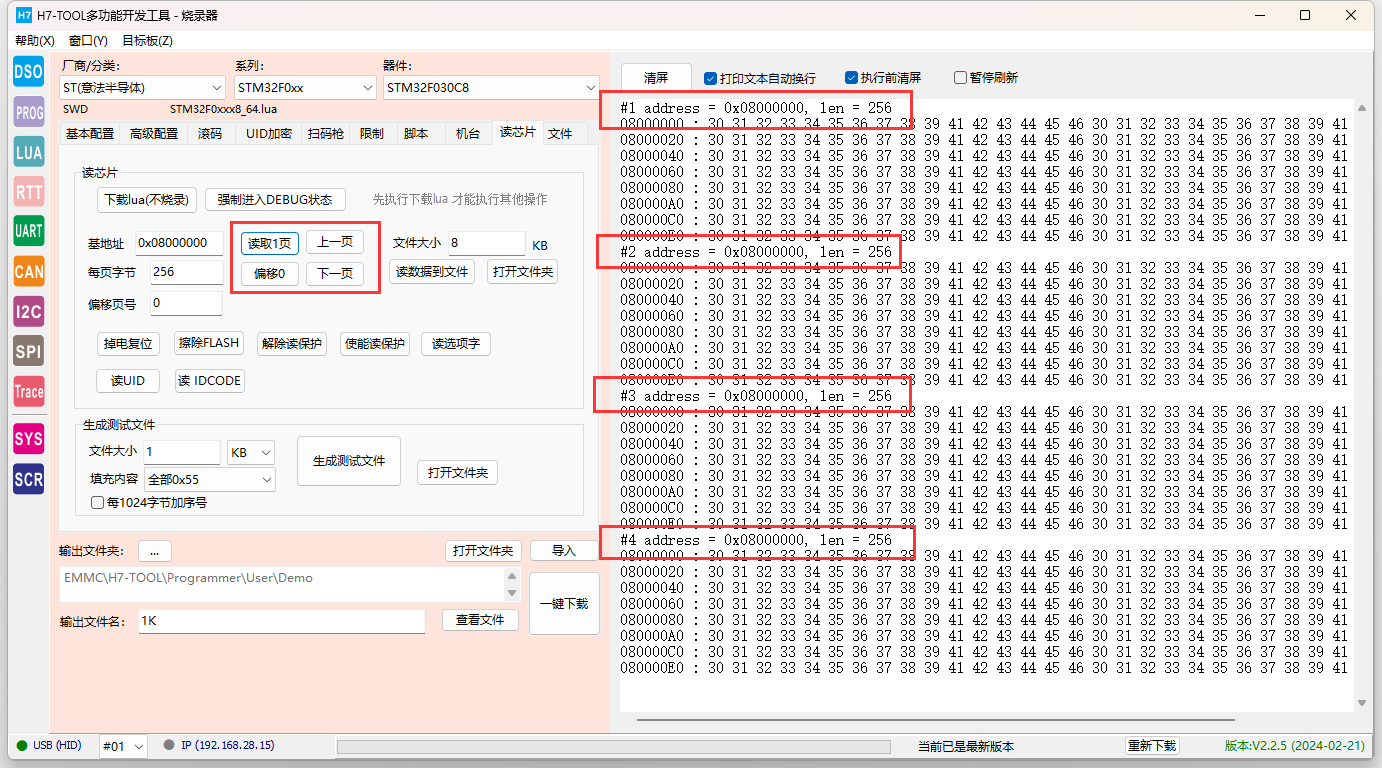

5、H7-TOOL使用1拖16和1拖4转接板，读取芯片固件，最多可以同时读取4路到log区或者将1路保存为bin文件

https://www.armbbs.cn/forum.php?mod=viewthread&tid=124630



6、系统测试几款USB HUB对H7-TOOL的三个USB高速复合类支持情况，绿联，联想，京东京造，宏基和飞利浦

详细介绍帖子：https://www.armbbs.cn/forum.php?mod=viewthread&tid=124646

市面上很多USB HUB外接些简单的USB设备还行，稍复杂些的USB复合设备就无法正常使用了。

这里给大家系统测试几款，方便大家选择。



部分HUB支持同时挂载多个TOOL同时识别，下面是挂载三个的情况。
