[示波器] H7-TOOL高边电流检测抓包开发板上电瞬间大电流波形效果

[复制链接]

1万

主题

7万

回帖

11万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
115988
QQ
发表于 2025-3-20 00:54:25 | 显示全部楼层 |阅读模式
开发板5V供电。

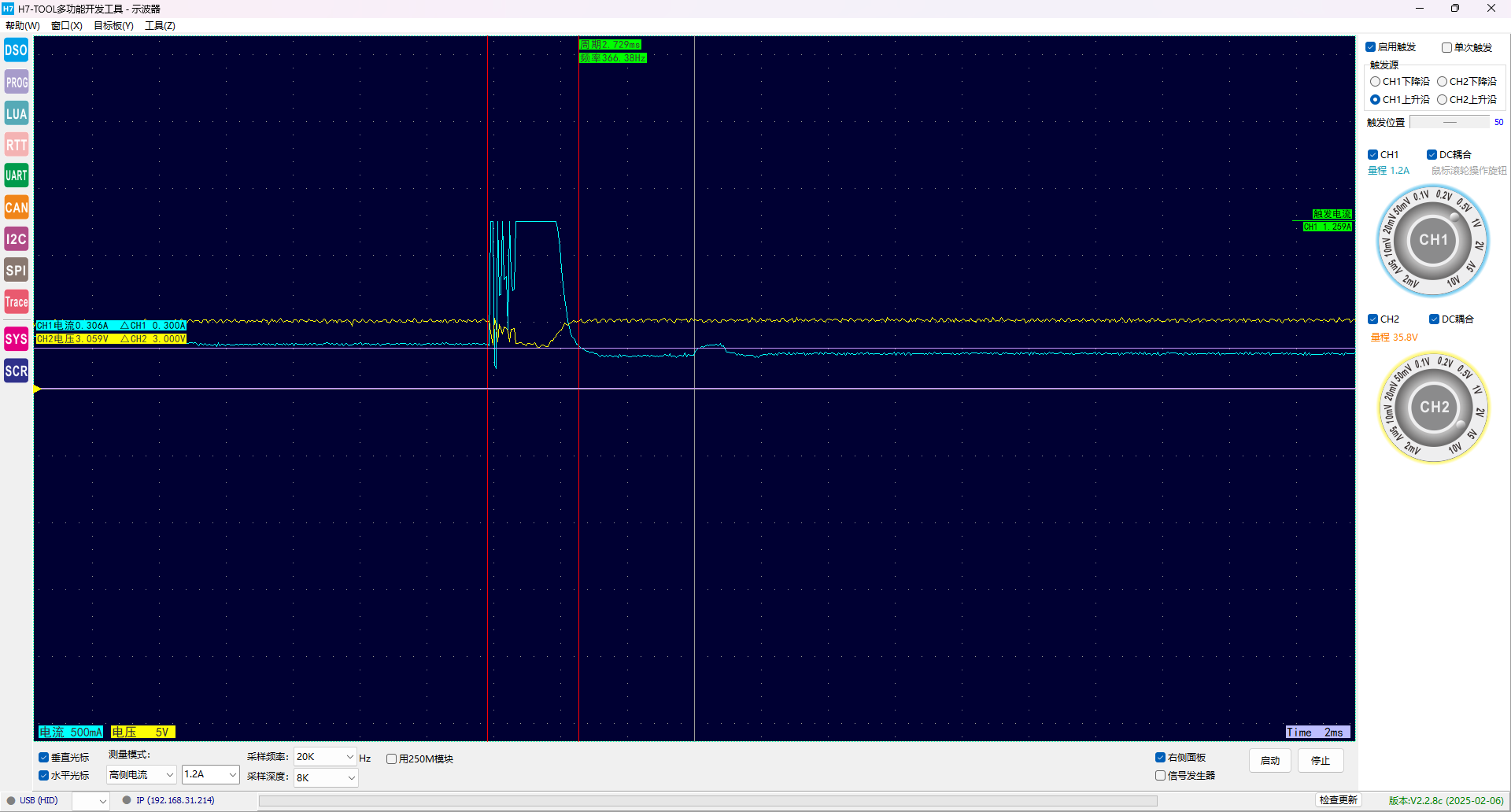

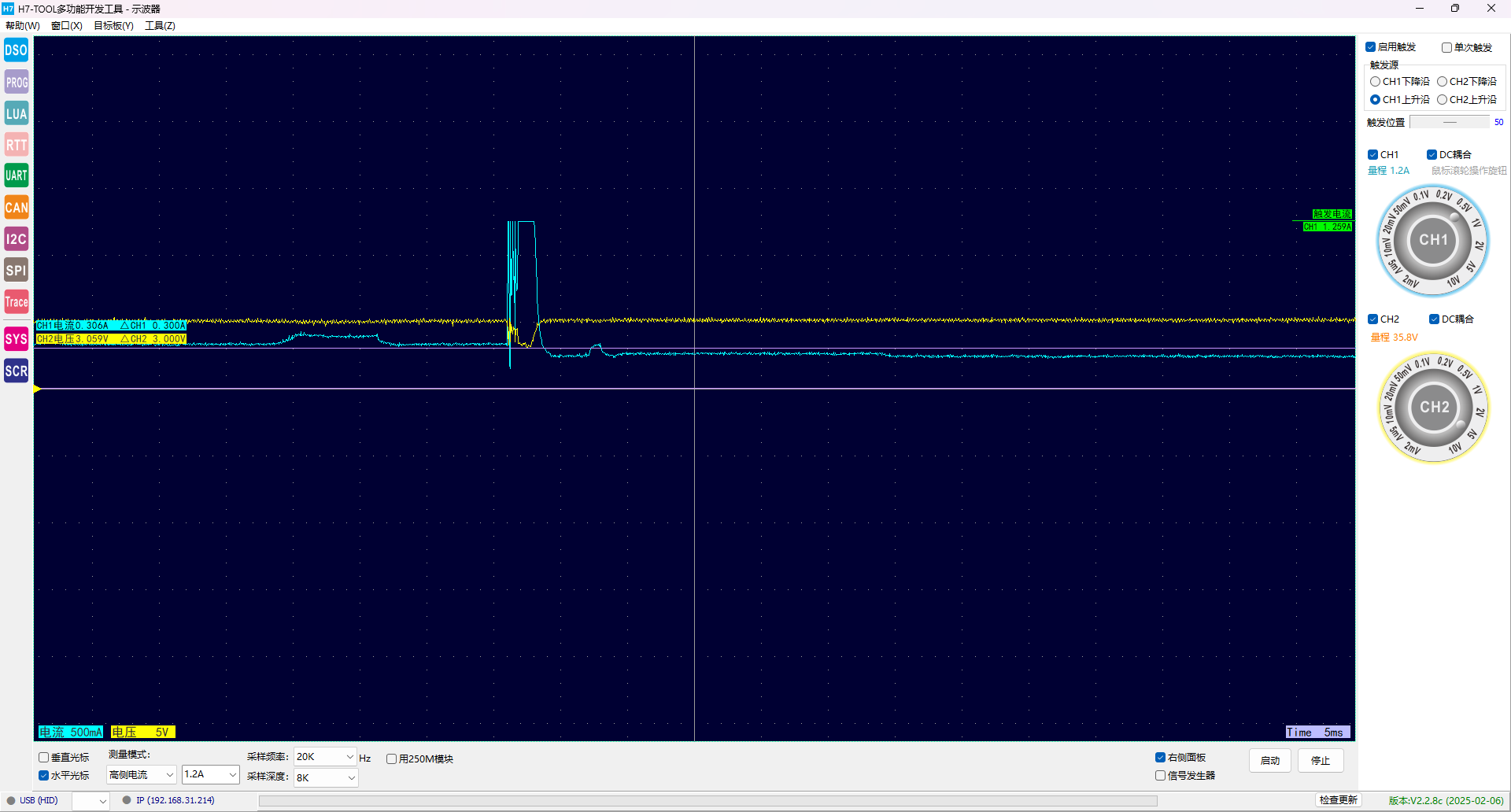

使用TOOL高边电流检测抓包,设置触发电流到0.7A,上升沿触发,直接就抓包到了。可以检测到此期间的电压和电流情况,黄色线是电压,蓝色线是电流。



动荡持续时间45ms左右


黄色是电压值,基本就在5V左右
