基于瑞萨RL78的干式光电直读水表（模块）

hanhedz

干式光电直读水表(模块)





【超低功耗】M-BUS宽电压DC16-42V，电压稳定，静态电流＜0.3mA。
【在线升级】可实现在应用升级(IAP) 更新表计程序。
【海量存储】大容量程序空间(64K Flash)、4K内存(RAM)、4K数据存储(dataflsh)。
【通讯协议】支持DL/T-97\2007、CJ/T188-2004、MODBUS、”私人定制”等多种通讯协议。
【无源直读-实时抄表】不抄表不供电、想抄就抄，大大降低了故障率和提高了使用寿命。
【传感-基表-分离】光电传感器部分与基表计数器装置零接触，不影响原有的计量精度，
  彻底解决了直读表计量精度的问题。
【零误差】采用独特的编码技术、抄表瞬间供电读取计数器字轮状态，译码后数据与基表数                 据完全吻合，真正达到零误差。
【施工简便】每个表计拥有自己唯一的地址码，二线制无极性，方便现场施工管理维护
【专利技术】字轮拥有自主专利，专利号：ZL2015200247856
【电磁兼容】不受外界磁场和回流的影响，平时电子部分处于无电不工作状态，不会受任何环境干扰甚至雷击的影响，MBUS接口电路超强抗干扰能力，EMC测试达到国家标准要求。
【通信速率】1200bps、2400bps、4800bps、9600bps等自适应速率。
【阀门操控】具备阀门操作功能。可灵活性与人性化开关阀

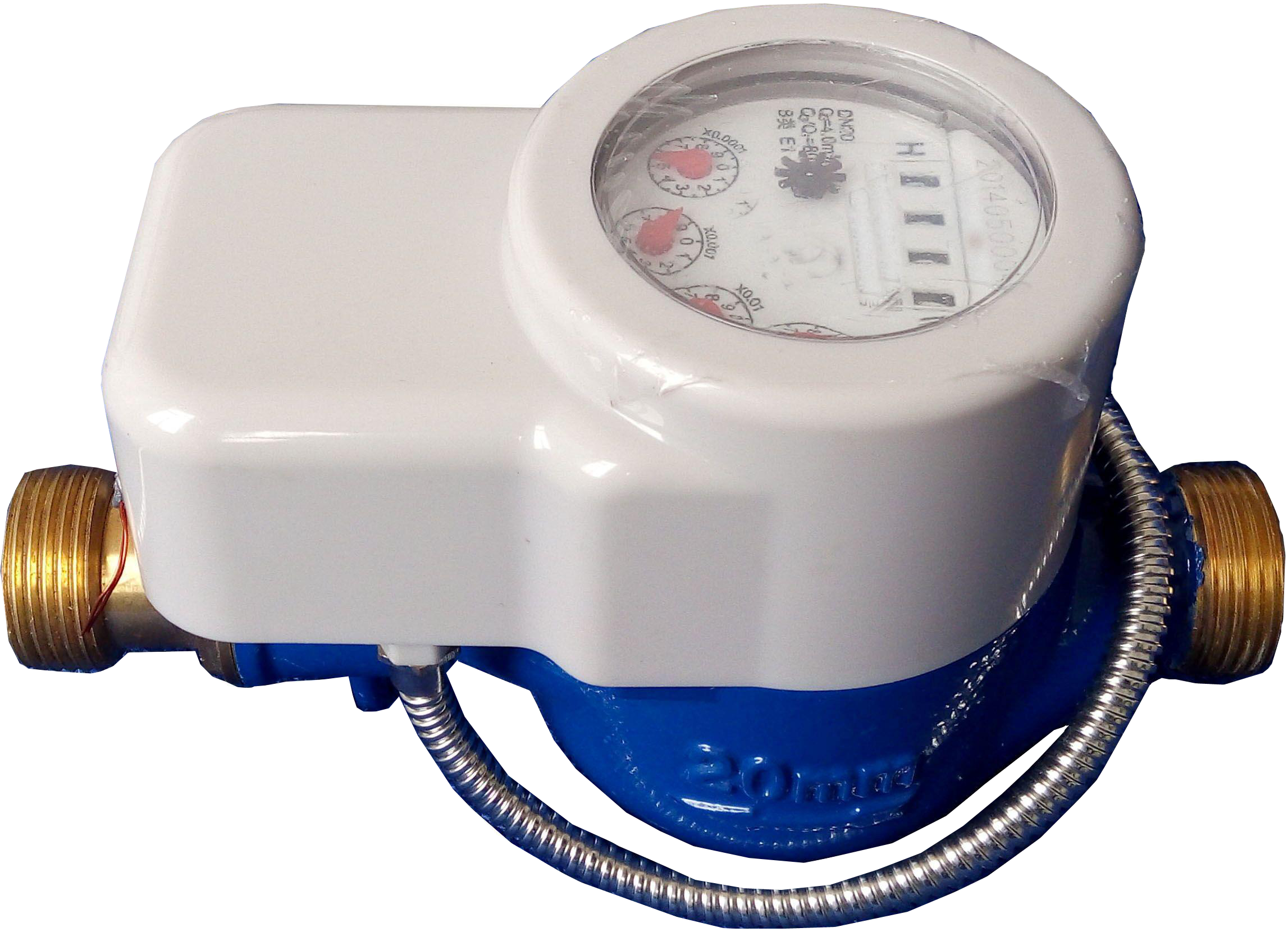

图一：整表

图二： 模块正面

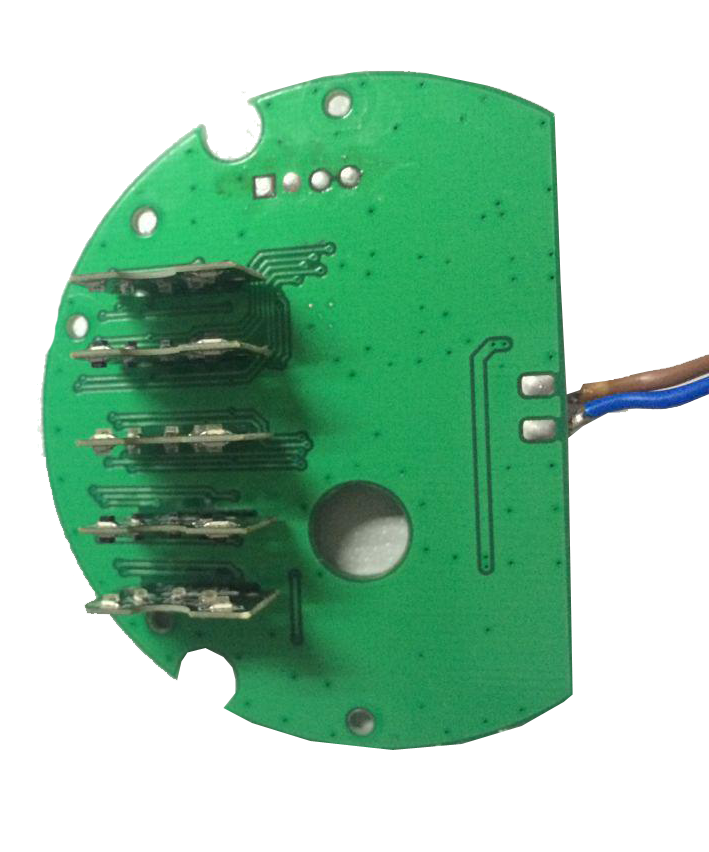

图三：模块反面


图四：字轮





图五 原理框图：







MCU资源配置：

品牌	file:///C:\Users\shthdz\AppData\Local\Temp\ksohtml\wpsE7E0.tmp.jpg 瑞萨电子
型号	R5F100BEANA
片内高速时钟	1-32Mhz、1%精度(-20~+85℃)
程序空间	64K (byte)
RAM大小	4K (byte)
数据空间	4K (byte)
Uart	3 CH (支持数据长度7、8、9位)
AD	8 CH
IAP	支持
PIN脚	32
IO驱动能力	＞40mA
乘除法运算	自带硬件乘除法器
封装	QFN32
