第6章       GUIBuilder5.32的使用方法

     本小节主要带领大家学习GUIBuilder5.32的使用，很好的利用这个软件，能使得STemWin界面设计事半功倍。
  6.1 初学者重要提示
6.2  GUIBuilder5.32的使用步骤
6.3  emWin5.32模拟器上运行GUIBuilder5.32生成的代码
6.4  移植GUIBuilder5.32生成的代码到开发板
6.5  实验例程说明（RTOS）
6.6  实验例程说明（裸机）
6.7          总结



6.1  初学者重要提示

1、模拟器使用的emWin是5.32版本，如果SEGGER官网以后有更高版本的推出，使用方法是一样的。另外，开发板用的STemWin版本也是5.32，如果STemWin有升级版发布，使用方法也是相同的。

2、模拟器的运行是采用的VC6.0精简版，大小仅16MB，支持XP系统，WIN7的32位和64位系统，WIN8和WIN10不支持，下载地址提供下：http://www.armbbs.cn/forum.php?mod=viewthread&tid=10428。实际测试比较好用。默认情况下，本教程运行模拟器，全部用的是此软件。
如果用的是VS2013，参照这里的方法设置：http://www.armbbs.cn/forum.php?mod=viewthread&tid=10656 。

3、对于初学者来说，务必要掌握GUIBuilder的使用方法，以及将其生成的代码移植到模拟器和开发板的方法。具体用到的emWin功能会在后面的章节中逐一讲解，本章节主要是学习使用方法。

席萌0209

6.2   GUIBuilder5.32的使用步骤

    首先需要大家按照第2章2.3.4小节的说明下载STemWin的软件包，其中GUIBuilder5.32位于路径：STM32Cube_FW_F4_V1.13.0\\Middlewares\\ST\\STemWin\\Software里面

6.2.1   第一步：建立一个对话框

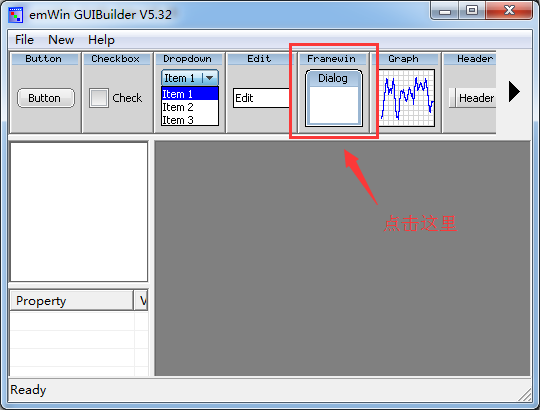

1、找到GUIBuilder后，打开这个软件，并按照如下方式建立一个对话框。

2、修改对话框大小为800*480。

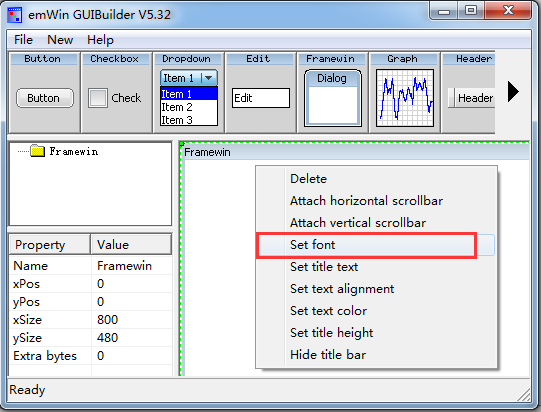

3、下面设置对话框标题的字体，对齐方式，和显示的文本。首先，在建立的对话框上面右击鼠标，选择Set font。

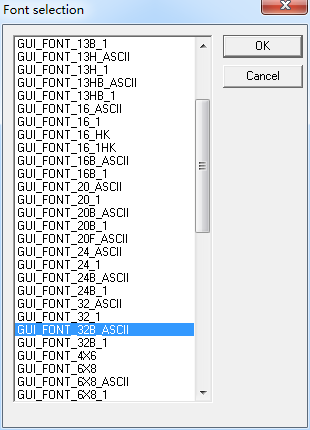

弹出如下界面，并选择字体GUI_FONT_32B_ASCII，点击OK。

设置好字体以后再设置对齐方式，还是右击鼠标，选择Set text alignment，并选择居中。

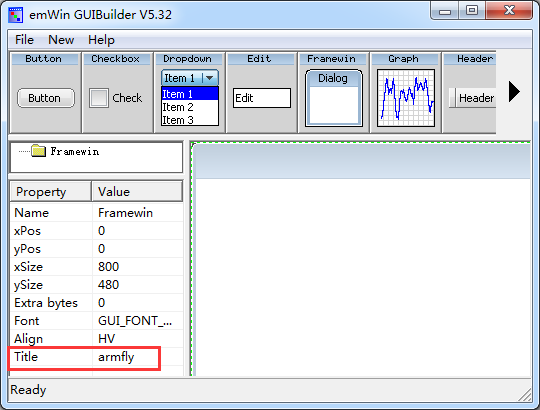

配置完成后，上面的字体Framewin字体会居中显示，然后还是鼠标右击，选择Set title text，并更改Framewin为armfly，修改的地方在左下角：

设置好以后，对话框就算建立完毕。

6.2.2  第二步：在对话框上面建立按钮

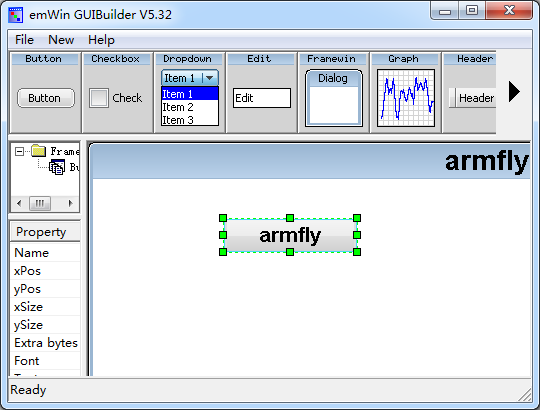

    按钮的建立方法和上面的对话框是一样的。按钮上面的字体大小和显示内容，大家可以任意设置。按钮上的文本不支持对齐方式设置，默认是居中显示，这里是显示字符armfly，字体GUI_FONT_24B_ASCII，建立后的效果如下所示：

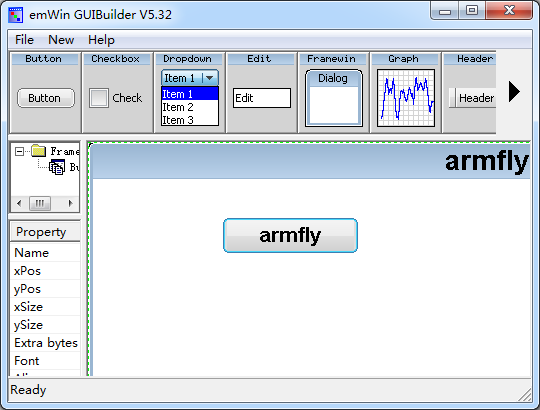

对于建立的按钮控件，用户可以任意拖动，并通过鼠标调整其大小，调整方法如下：先左击选中相应控件，会出现绿色的边框，在边框的地方拖动鼠标即可修改大小

6.2.3  第三步：在对话框上面建立滚动条

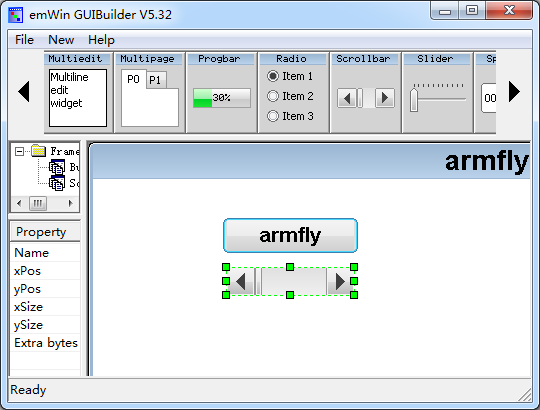

    同样的方法，添加滚动条后的效果如下所示：

6.2.4  第四步：在对话框上面建立滑动条


    同样的方法，添加滑动条后显示效果如下：

6.2.5  第五步：建立好后点击File->save

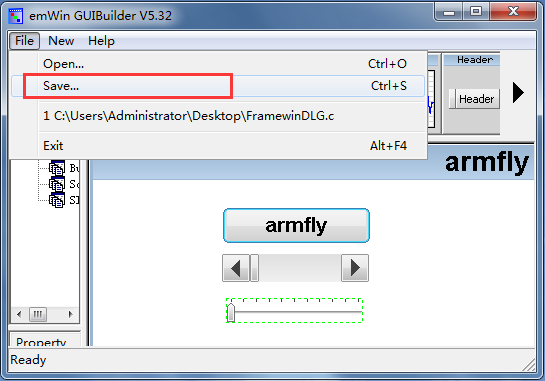

    保存方法如下：

保存后生成的文件在GUIBuilder5.32软件所在的文件夹里面：

席萌0209

6.3    emWin5.32模拟器上运行GUIBuilder5.32生成的代码


    这里为大家讲解emWin5.32上面运行GUIBuilder5.32所生成代码的方法。另外，很多没有用过VC6.0的初学者不知道怎么使用，这里就简单的啰嗦下。

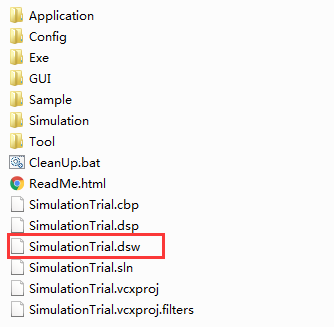

    首先，按照第2章的2.3.3小节所讲述的方法，将模拟器下载下来，然后解压模拟器软件包，VC6.0要打开的工程文件名是如下这个文件（先将VC6.0打开，然后将这个文件拖动到VC6.0上即可）：

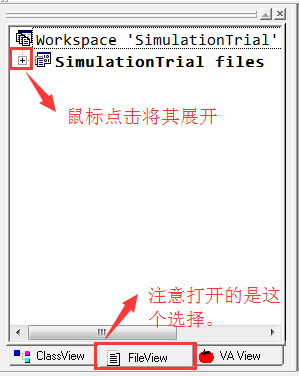

VC6.0打开emWin5.32模拟器后，左侧栏是这样的：

展开上面截图的‘+’后就可以看到：

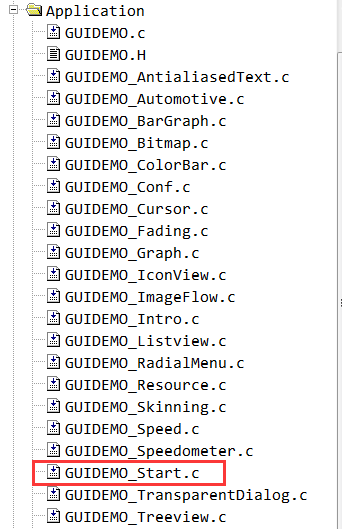

然后再展开Application文件分组：

    这里打开GUIDEMO_Start.c，将此文件里面的内容全部删掉，然后将本章节6.2.5小节里面生成的FramewinDLG.c文件里的所有内容复制到GUIDEMO_Start.c文件里，仅这样程序还是不能够运行的，需要在GUIDEMO_Start.c文件的内容末尾再加入如下代码就可以运行了。

1. /*********************************************************************
2. *
3. *       MainTask
4. */
5. void MainTask(void)
6. {
7. /* 窗口自动使用存储设备 */
8. WM_SetCreateFlags(WM_CF_MEMDEV);
10.     /* 初始化 */
11. GUI_Init();
13. /* 创建对话框，使用GUIBulder5.28生成的对话框创建函数 */
14. CreateFramewin();
16. while(1)
17. {
18. GUI_Delay(10);
19. }
20. }

复制代码

GUIDEMO_Start.c文件中完整的内容如下：

1. /*********************************************************************
2. *                                                                    *
3. *                SEGGER Microcontroller GmbH & Co. KG                *
4. *        Solutions for real time microcontroller applications        *
5. *                                                                    *
6. **********************************************************************
7. *                                                                    *
8. * C-file generated by:                                               *
9. *                                                                    *
10. *        GUI_Builder for emWin version 5.28                          *
11. *        Compiled Jan 30 2015, 16:41:06                              *
12. *        (c) 2015 Segger Microcontroller GmbH & Co. KG               *
13. *                                                                    *
14. **********************************************************************
15. *                                                                    *
16. *        Internet: www.segger.com  Support: support@segger.com       *
17. *                                                                    *
18. **********************************************************************
19. */
21. // USER START (Optionally insert additional includes)
22. // USER END
24. #include "DIALOG.h"
26. /*********************************************************************
27. *
28. *       Defines
29. *
30. **********************************************************************
31. */
32. #define ID_FRAMEWIN_0 (GUI_ID_USER + 0x00)
33. #define ID_BUTTON_0 (GUI_ID_USER + 0x01)
34. #define ID_SCROLLBAR_0 (GUI_ID_USER + 0x02)
35. #define ID_SLIDER_0 (GUI_ID_USER + 0x03)
38. // USER START (Optionally insert additional defines)
39. // USER END
41. /*********************************************************************
42. *
43. *       Static data
44. *
45. **********************************************************************
46. */
48. // USER START (Optionally insert additional static data)
49. // USER END
51. /*********************************************************************
52. *
53. *       _aDialogCreate
54. */
55. static const GUI_WIDGET_CREATE_INFO _aDialogCreate[] = {
56.   { FRAMEWIN_CreateIndirect, "Framewin", ID_FRAMEWIN_0, 0, 0, 800, 480, 0, 0x64, 0 },
57.   { BUTTON_CreateIndirect, "Button", ID_BUTTON_0, 130, 28, 147, 35, 0, 0x0, 0 },
58.   { SCROLLBAR_CreateIndirect, "Scrollbar", ID_SCROLLBAR_0, 129, 74, 147, 28, 0, 0x0, 0 },
59.   { SLIDER_CreateIndirect, "Slider", ID_SLIDER_0, 133, 118, 137, 25, 0, 0x0, 0 },
60.   // USER START (Optionally insert additional widgets)
61.   // USER END
62. };
64. /*********************************************************************
65. *
66. *       Static code
67. *
68. **********************************************************************
69. */
71. // USER START (Optionally insert additional static code)
72. // USER END
74. /*********************************************************************
75. *
76. *       _cbDialog
77. */
78. static void _cbDialog(WM_MESSAGE * pMsg) {
79.   WM_HWIN hItem;
80.   int     NCode;
81.   int     Id;
82.   // USER START (Optionally insert additional variables)
83.   // USER END
85.   switch (pMsg->MsgId) {
86.   case WM_INIT_DIALOG:
87.     //
88.     // Initialization of 'Framewin'
89.     //
90.     hItem = pMsg->hWin;
91.     FRAMEWIN_SetFont(hItem, GUI_FONT_32B_ASCII);
92.     FRAMEWIN_SetTextAlign(hItem, GUI_TA_HCENTER | GUI_TA_VCENTER);
93.     FRAMEWIN_SetText(hItem, "armfly");
94.     //
95.     // Initialization of 'Button'
96.     //
97.     hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
98.     BUTTON_SetFont(hItem, GUI_FONT_24B_ASCII);
99.     BUTTON_SetText(hItem, "armfly");
100.     // USER START (Optionally insert additional code for further widget initialization)
101.     // USER END
102.     break;
103.   case WM_NOTIFY_PARENT:
104.     Id    = WM_GetId(pMsg->hWinSrc);
105.     NCode = pMsg->Data.v;
106.     switch(Id) {
107.     case ID_BUTTON_0: // Notifications sent by 'Button'
108.       switch(NCode) {
109.       case WM_NOTIFICATION_CLICKED:
110.         // USER START (Optionally insert code for reacting on notification message)
111.         // USER END
112.         break;
113.       case WM_NOTIFICATION_RELEASED:
114.         // USER START (Optionally insert code for reacting on notification message)
115.         // USER END
116.         break;
117.       // USER START (Optionally insert additional code for further notification handling)
118.       // USER END
119.       }
120.       break;
121.     case ID_SCROLLBAR_0: // Notifications sent by 'Scrollbar'
122.       switch(NCode) {
123.       case WM_NOTIFICATION_CLICKED:
124.         // USER START (Optionally insert code for reacting on notification message)
125.         // USER END
126.         break;
127.       case WM_NOTIFICATION_RELEASED:
128.         // USER START (Optionally insert code for reacting on notification message)
129.         // USER END
130.         break;
131.       case WM_NOTIFICATION_VALUE_CHANGED:
132.         // USER START (Optionally insert code for reacting on notification message)
133.         // USER END
134.         break;
135.       // USER START (Optionally insert additional code for further notification handling)
136.       // USER END
137.       }
138.       break;
139.     case ID_SLIDER_0: // Notifications sent by 'Slider'
140.       switch(NCode) {
141.       case WM_NOTIFICATION_CLICKED:
142.         // USER START (Optionally insert code for reacting on notification message)
143.         // USER END
144.         break;
145.       case WM_NOTIFICATION_RELEASED:
146.         // USER START (Optionally insert code for reacting on notification message)
147.         // USER END
148.         break;
149.       case WM_NOTIFICATION_VALUE_CHANGED:
150.         // USER START (Optionally insert code for reacting on notification message)
151.         // USER END
152.         break;
153.       // USER START (Optionally insert additional code for further notification handling)
154.       // USER END
155.       }
156.       break;
157.     // USER START (Optionally insert additional code for further Ids)
158.     // USER END
159.     }
160.     break;
161.   // USER START (Optionally insert additional message handling)
162.   // USER END
163.   default:
164.     WM_DefaultProc(pMsg);
165.     break;
166.   }
167. }
169. /*********************************************************************
170. *
171. *       Public code
172. *
173. **********************************************************************
174. */
175. /*********************************************************************
176. *
177. *       CreateFramewin
178. */
179. WM_HWIN CreateFramewin(void);
180. WM_HWIN CreateFramewin(void) {
181.   WM_HWIN hWin;
183.   hWin = GUI_CreateDialogBox(_aDialogCreate, GUI_COUNTOF(_aDialogCreate), _cbDialog, WM_HBKWIN, 0, 0);
184.   return hWin;
185. }
188. /*********************************************************************
189. *
190. *       MainTask
191. */
192. void MainTask(void)
193. {
194.      /* 窗口自动使用存储设备 */
195.      WM_SetCreateFlags(WM_CF_MEMDEV);
197.      /* 初始化 */
198.      GUI_Init();
200. /* 创建对话框，使用GUIBulder5.28生成的对话框创建函数 */
201.      CreateFramewin();
203.      while(1)
204.      {
205.          GUI_Delay(10);
206.      }
207. }
208. /*************************** End of file ****************************/

复制代码

点击这里进行编译和运行：

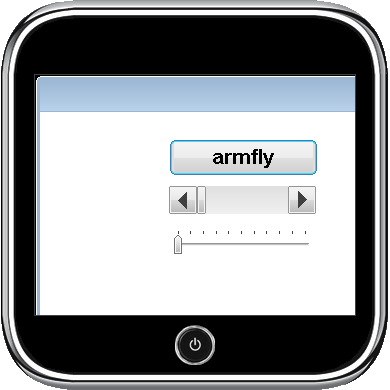

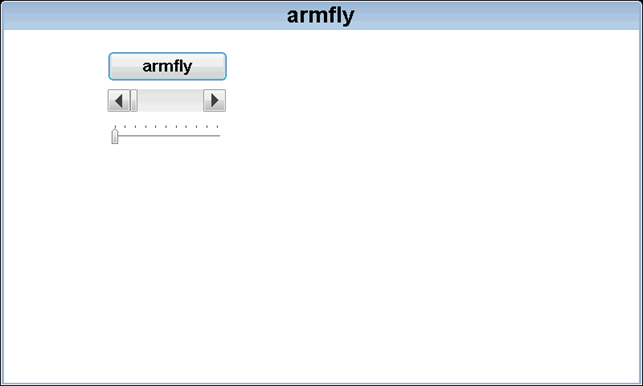

实际显示效果如下：

此处初学者会有疑问，我们设置界面分辨率不是800*480吗，怎么显示的不全？这是因为默认的界面分辨率是320*240。第8章跟大家讲emWin模拟器的使用方法时，再详细讲解如何修改显示分辨率。

席萌0209

6.4    移植GUIBuilder5.32生成的代码到开发板

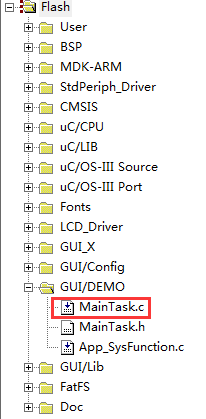

    移植到模拟器跟移植到开发板上的方法是一样的，先将本章节6.2.5小节里面生成的FramewinDLG.c文件里的所有内容复制到MDK或者IAR工程模板的MainTask.c文件里（这里以带RTOS的emWin模板为例进行截图，裸机版本是一样的，也是这个文件）：

仅这样程序还是不能够运行的，需要在MainTask.c文件的内容末尾再加入如下代码就可以运行了。

1. /*********************************************************************
2. *
3. *       MainTask
4. */
5. void MainTask(void)
6. {
7. /* 窗口自动使用存储设备 */
8. WM_SetCreateFlags(WM_CF_MEMDEV);
10.     /* 初始化 */
11. GUI_Init();
13. /* 创建对话框，使用GUIBuilder5.28生成的对话框创建函数 */
14. CreateFramewin();
16. while(1)
17. {
18. GUI_Delay(10);
19. }
20. }

复制代码

    本章6.5小节和6.6小节讲解的实验例程都是用的这个代码，不过修改了注释使其更加规范并修改了MainTask函数，使emWin在STM32F429/439的运行性能发挥到最佳，修改后的代码如下：

1. /*
2. *********************************************************************************************************
3. *    函 数 名: MainTask
4. *    功能说明: GUI主函数
5. *    形    参: 无
6. *    返 回 值: 无
7. *********************************************************************************************************
8. */
9. void MainTask(void)
10. {
11.
12.      /* 初始化 */
13.      GUI_Init();
14.
15.      /*
16.       关于多缓冲和窗口内存设备的设置说明
17.         1. 使能多缓冲是调用的如下函数，用户要在LCDConf_Lin_Template.c文件中配置了多缓冲，调用此函数才有效：
18.            WM_MULTIBUF_Enable(1);
19.         2. 窗口使能使用内存设备是调用函数：WM_SetCreateFlags(WM_CF_MEMDEV);
20.         3. 如果emWin的配置多缓冲和窗口内存设备都支持，二选一即可，且务必优先选择使用多缓冲，实际使用
21.            STM32F429BIT6 + 32位SDRAM + RGB565/RGB888平台测试，多缓冲可以有效的降低窗口移动或者滑动时的撕裂
22.            感，并有效的提高流畅性，通过使能窗口使用内存设备是做不到的。
23.         4. 所有emWin例子默认是开启三缓冲。
24.      */
25.      WM_MULTIBUF_Enable(1);
26.
27.      /*
28.        触摸校准函数默认是注释掉的，电阻屏需要校准，电容屏无需校准。如果用户需要校准电阻屏的话，执行
29.         此函数即可，会将触摸校准参数保存到EEPROM里面，以后系统上电会自动从EEPROM里面加载。
30.      */
31.     //TOUCH_Calibration();
32.
33.      /* 创建对话框 */
34.      CreateFramewin();
35.
36.      while(1)
37.      {
38.          GUI_Delay(10);
39.      }
40. }

复制代码

席萌0209

6.5  实验例程说明（RTOS）


配套例子：
    V6-502_STemWin实验_GUIBuilder的使用（RTOS）
实验目的：
    1.     学习GUIBuilder的使用。
    2.     emWin功能的实现在MainTask.c文件里面。
实验内容：
    1.     K1按键按下，串口打印任务执行情况（波特率115200，数据位8，奇偶校验位无，停止位1）。
    2.     K2按键按下，实现截图功能，将图片以BMP格式保存到SD卡中。
    3.     各个任务实现的功能如下：
                    App Task Start   任务：实现按键和触摸扫描。
                    App Task MspPro任务 ：实现截图功能，将图片以BMP格式保存到SD卡中。
                    App Task UserIF  任务：按键消息处理。
                   App Task COM   任务：暂未使用。
       App Task GUI    任务：GUI任务。

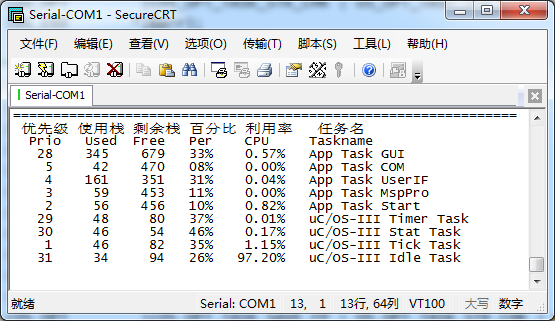

μCOS-III任务调试信息（按K1按键，串口打印）：

STemWin界面显示效果：
    800*480分辨率界面效果，小分辨率显示屏仅可以显示一部分。

STemWin动态内存配置：
    GUIConf.c文件中的配置如下：

1. #define EX_SRAM   1/*1 used extern sram, 0 used internal sram */
3. #if EX_SRAM
4. #define GUI_NUMBYTES  (1024*1024*8)
5. #else
6. #define GUI_NUMBYTES  (100*1024)
7. #endif

复制代码

    通过宏定义来配置使用内部SRAM还是外部的SDRAM做为emWin的动态内存，当配置：
#define EX_SRAM    1 表示使用外部SDRAM作为emWin动态内存，大小8MB。
#define EX_SRAM    0 表示使用内部SRAM作为emWin动态内存，大小100KB。
默认情况下，本教程配套的所有emWin例子都是用外部SDRAM作为emWin动态内存。
STemWin底层接口配置：
    LCDConf_Lin_Template.c文件中共12项emWin配置：

1. /*
2. **********************************************************************************************************
3.                                           用户可以配置的选项
4. **********************************************************************************************************
5. */
6. /* 0. 在官方代码的基础上再做优化，官方的部分函数效率低，耗内存, 0表示优化 */
7. #define emWin_Optimize   0
9. /*
10.   1. 显示屏的物理分辨率，驱动已经做了显示屏自适应，支持4.3寸，5寸和7寸屏
11.      这里填写自适应显示屏中的最大分辨率。
12. */
13. #define XSIZE_PHYS       800
14. #define YSIZE_PHYS       480
16. /* 2. 多缓冲 / 虚拟屏，多缓冲和虚拟屏不可同时使用，emWin不支持 */
17. #define NUM_BUFFERS      3 /* 定义多缓冲个数，仅可以设置1,2和3，也就是最大支持三缓冲 */
18. #define NUM_VSCREENS     1 /* 定义虚拟屏个数 */
20. /* 3. 没有图层激活时，背景色设置, 暂时未用到 */
21. #define BK_COLOR         GUI_DARKBLUE
23. /*
24.    4. 重定义图层数，对于STM32F429/439，用户可以选择一个图层或者两个图层，不支持三图层
25.       (1). 设置GUI_NUM_LAYERS = 1时，即仅使用图层1时，默认触摸值是发送给图层1的。
26.        (2). 设置GUI_NUM_LAYERS = 2时，即图层1和图层2都已经使能，此时图层2是顶层，
27.             用户需要根据自己的使用情况设置如下两个地方。
28.             a. 在bsp_touch.c文件中的函数TOUCH_InitHard里面设置参数State.Layer = 1，1就表示
29.                给图层2发送触摸值。
30.             b. 调用GUI_Init函数后，调用函数GUI_SelectLayer(1), 设置当前操作的是图层2。
31. */
32. #undef  GUI_NUM_LAYERS
33. #define GUI_NUM_LAYERS    1
35. /*
36.    5. 设置图层1和图层2对应的显存地址
37.       (1) EXT_SDRAM_ADDR 是SDRAM的首地址。
38.       (2) LCD_LAYER0_FRAME_BUFFER 是图层1的显存地址。
39.        (3) LCD_LAYER1_FRAME_BUFFER 是图层2的显存地址。
40.        (4) 每个图层的显存大小比较考究，这里进行下简单的说明。
41.            如果用户选择的颜色模式 = 32位色ARGB8888，显存的大小：
42.            XSIZE_PHYS * YSIZE_PHYS * 4 * NUM_VSCREENS * NUM_BUFFERS
43.
44.            颜色模式 = 24位色RGB888，显存的大小：
45.            XSIZE_PHYS * YSIZE_PHYS * 3 * NUM_VSCREENS * NUM_BUFFERS
46.
47.            颜色模式 = 16位色RGB566，ARGB1555, ARGB4444，AL88，那么显存的大小就是：
48.            XSIZE_PHYS * YSIZE_PHYS * 2 * NUM_VSCREENS * NUM_BUFFERS
50.            颜色模式 = 8位色L8，AL44，那么显存的大小就是：
51.            XSIZE_PHYS * YSIZE_PHYS * 1 * NUM_VSCREENS * NUM_BUFFERS
52.
53.       这里为了方便起见，将开发板配套的16MB的SDRAM前8MB分配给LCD显存使用，后8MB用于emWin动态内存。
54.        对于24位色，16位色，8位色，用户可以对其使能三缓冲，并且使能双图层。但是32位色也使能三缓冲和双
55.        图层的话会超出8MB，所以用户根据自己的情况做显存和emWin动态内存的分配调整。
56.          举一个例子，对于800*480分辨率的显示屏，使能32位色，三缓冲，那么最终一个图层需要的大小就是
57.       800 * 480 * 4 * 3  = 4.394MB的空间，如果是双图层，已经超出8MB的分配范围。
58.
59.       (5)为了方便起见，图层2的宏定义LCD_LAYER1_FRAME_BUFFER中的参数4是按照32位色设置的，如果用户的图层1
60.          使用的是8位色，这里填数字1,如果是16位色，这里填2，如果是24位色，这里填3。
61. */
62. #define LCD_LAYER0_FRAME_BUFFER  EXT_SDRAM_ADDR
63. #define LCD_LAYER1_FRAME_BUFFER  (LCD_LAYER0_FRAME_BUFFER + XSIZE_PHYS * YSIZE_PHYS * 4 * NUM_VSCREENS *
64. NUM_BUFFERS)
66. /*
67.    6. STM32F429/439支持的颜色模式，所有模式都支持，用户可任意配置。
68.       特别注意如下两个问题：
69.        (1) 如果用户选择了ARGB8888或者RGB888模式，LCD闪烁比较厉害的话，
70.            请降低LTDC的时钟大小，在文件bsp_tft_429.c的函数LCD_ConfigLTDC里面设置。
71.            a. 一般800*480分辨率的显示屏，ARGB8888或者RGB888模式LTDC时钟选择10-20MHz即可。
72.            b. 480*272分辨率的可以高些，取20MHz左右即可。
73.        (2) 16位色或者8位色模式，LTDC的时钟频率一般可以比24位色或者32位色的高一倍。
74. */
75. #define _CM_ARGB8888      1
76. #define _CM_RGB888        2
77. #define _CM_RGB565        3
78. #define _CM_ARGB1555      4
79. #define _CM_ARGB4444      5
80. #define _CM_L8            6
81. #define _CM_AL44          7
82. #define _CM_AL88          8
84. /* 7. 配置图层1的颜色模式和分辨率大小 */
85. #define COLOR_MODE_0      _CM_RGB565
86. #define XSIZE_0           XSIZE_PHYS
87. #define YSIZE_0           YSIZE_PHYS
89. /* 8. 配置图层2的的颜色模式和分辨率大小 */
90. #define COLOR_MODE_1      _CM_RGB565
91. #define XSIZE_1           XSIZE_PHYS
92. #define YSIZE_1           YSIZE_PHYS
94. /* 9. 单图层情况下，根据用户选择的颜色模式可自动选择图层1的emWin的驱动和颜色模式 */
95. #if   (COLOR_MODE_0 == _CM_ARGB8888)
96.   #define COLOR_CONVERSION_0 GUICC_M8888I
97.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_32
98. #elif (COLOR_MODE_0 == _CM_RGB888)
99.   #define COLOR_CONVERSION_0 GUICC_M888
100.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_24
101. #elif (COLOR_MODE_0 == _CM_RGB565)
102.   #define COLOR_CONVERSION_0 GUICC_M565
103.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_16
104. #elif (COLOR_MODE_0 == _CM_ARGB1555)
105.   #define COLOR_CONVERSION_0 GUICC_M1555I
106.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_16
107. #elif (COLOR_MODE_0 == _CM_ARGB4444)
108.   #define COLOR_CONVERSION_0 GUICC_M4444I
109.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_16
110. #elif (COLOR_MODE_0 == _CM_L8)
111.   #define COLOR_CONVERSION_0 GUICC_8666
112.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_8
113. #elif (COLOR_MODE_0 == _CM_AL44)
114.   #define COLOR_CONVERSION_0 GUICC_1616I
115.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_8
116. #elif (COLOR_MODE_0 == _CM_AL88)
117.   #define COLOR_CONVERSION_0 GUICC_88666I
118.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_16
119. #else
120.   #error Illegal color mode 0!
121. #endif
123. /* 10. 双图层情况下，根据用户选择的颜色模式可自动选择图层2的emWin的驱动和颜色模式 */
124. #if (GUI_NUM_LAYERS > 1)
126. #if   (COLOR_MODE_1 == _CM_ARGB8888)
127.   #define COLOR_CONVERSION_1 GUICC_M8888I
128.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_32
129. #elif (COLOR_MODE_1 == _CM_RGB888)
130.   #define COLOR_CONVERSION_1 GUICC_M888
131.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_24
132. #elif (COLOR_MODE_1 == _CM_RGB565)
133.   #define COLOR_CONVERSION_1 GUICC_M565
134.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_16
135. #elif (COLOR_MODE_1 == _CM_ARGB1555)
136.   #define COLOR_CONVERSION_1 GUICC_M1555I
137.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_16
138. #elif (COLOR_MODE_1 == _CM_ARGB4444)
139.   #define COLOR_CONVERSION_1 GUICC_M4444I
140.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_16
141. #elif (COLOR_MODE_1 == _CM_L8)
142.   #define COLOR_CONVERSION_1 GUICC_8666
143.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_8
144. #elif (COLOR_MODE_1 == _CM_AL44)
145.   #define COLOR_CONVERSION_1 GUICC_1616I
146.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_8
147. #elif (COLOR_MODE_1 == _CM_AL88)
148.   #define COLOR_CONVERSION_1 GUICC_88666I
149.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_16
150. #else
151.   #error Illegal color mode 1!
152. #endif
154. #else
156. #undef XSIZE_0
157. #undef YSIZE_0
158. #define XSIZE_0       XSIZE_PHYS
159. #define YSIZE_0       YSIZE_PHYS
161. #endif
163. /*11. 配置选项检测，防止配置错误或者某些选项没有配置 */
164. #ifndef   XSIZE_PHYS
165.   #error Physical X size of display is not defined!
166. #endif
167. #ifndef   YSIZE_PHYS
168.   #error Physical Y size of display is not defined!
169. #endif
170. #ifndef   NUM_VSCREENS
171.   #define NUM_VSCREENS 1
172. #else
173.   #if (NUM_VSCREENS <= 0)
174.     #error At least one screeen needs to be defined!
175.   #endif
176. #endif
177. #if (NUM_VSCREENS > 1) && (NUM_BUFFERS > 1)
178.   #error Virtual screens and multiple buffers are not allowed!
179. #endif

复制代码

    对于这12个配置选项，注释说明已经比较详细。默认情况下，本教程配套的emWin例子都是用的三缓冲，RGB565格式，且仅使用单图层。
程序设计：
任务栈大小分配：
    μCOS-III任务栈大小在os_cfg.h文件中配置：
        #define  APP_CFG_TASK_START_STK_SIZE                     512u
        #define  APP_CFG_TASK_MsgPro_STK_SIZE                    512u
        #define  APP_CFG_TASK_COM_STK_SIZE                       512u
        #define  APP_CFG_TASK_USER_IF_STK_SIZE                    512u
        #define  APP_CFG_TASK_GUI_STK_SIZE                        1024u
    任务栈大小的单位是4字节，那么每个任务的栈大小如下：
        App Task Start   任务：2048字节。
              App Task MspPro任务 ：2048字节。
              App Task UserIF  任务：2048字节。
              App Task COM   任务：2048字节。
        App Task GUI    任务：4096字节。
系统栈大小分配：
μCOS-III的系统栈大小在os_cfg_app.h文件中配置：
#define  OS_CFG_ISR_STK_SIZE                      512u
系统栈大小的单位是4字节，那么这里就是配置系统栈大小为2KB。
μCOS-III初始化：

1. /*
2. *********************************************************************************************************
3. *    函 数 名: main
4. *    功能说明: 标准c程序入口。
5. *    形    参: 无
6. *    返 回 值: 无
7. *********************************************************************************************************
8. */
9. int main(void)
10. {
11.     OS_ERR  err;
12.
13.      /* 初始化uC/OS-III 内核 */
14.     OSInit(&err);
16.      /* 创建一个启动任务（也就是主任务）。启动任务会创建所有的应用程序任务 */
17.      OSTaskCreate((OS_TCB       *)&AppTaskStartTCB,  /* 任务控制块地址 */
18.                  (CPU_CHAR     *)"App Task Start",  /* 任务名 */
19.                  (OS_TASK_PTR   )AppTaskStart,      /* 启动任务函数地址 */
20.                  (void         *)0,                 /* 传递给任务的参数 */
21.                  (OS_PRIO       )APP_CFG_TASK_START_PRIO, /* 任务优先级 */
22.                  (CPU_STK      *)&AppTaskStartStk[0],     /* 堆栈基地址 */
23.                  (CPU_STK_SIZE  )APP_CFG_TASK_START_STK_SIZE / 10, /* 堆栈监测区，这里表示后10%作为监测区 */
24.                  (CPU_STK_SIZE  )APP_CFG_TASK_START_STK_SIZE,      /* 堆栈空间大小 */
25.                  (OS_MSG_QTY    )0,  /* 本任务支持接受的最大消息数 */
26.                  (OS_TICK       )0,  /* 设置时间片 */
27.                  (void         *)0,  /* 堆栈空间大小 */
28.                  (OS_OPT        )(OS_OPT_TASK_STK_CHK | OS_OPT_TASK_STK_CLR),
29.
30.                     /*  定义如下：
31.                        OS_OPT_TASK_STK_CHK      使能检测任务栈，统计任务栈已用的和未用的
32.                        OS_OPT_TASK_STK_CLR      在创建任务时，清零任务栈
33.                        OS_OPT_TASK_SAVE_FP      如果CPU有浮点寄存器，则在任务切换时保存浮点寄存器的内容
34.                     */
35.                  (OS_ERR       *)&err);
37.      /* 启动多任务系统，控制权交给uC/OS-III */
38.     OSStart(&err);
39.
40.     (void)&err;
41.
42.     return (0);
43. }

复制代码

硬件外设初始化
    硬件外设的初始化是在bsp.c文件实现：

1. /*
2. *********************************************************************************************************
3. *    函 数 名: bsp_Init
4. *    功能说明: 初始化所有的硬件设备。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。只需要调用一次
5. *    形    参：无
6. *    返 回 值: 无
7. *********************************************************************************************************
8. */
9. void bsp_Init(void)
10. {
11.      /*
12.          由于ST固件库的启动文件已经执行了CPU系统时钟的初始化，所以不必再次重复配置系统时钟。
13.          启动文件配置了CPU主时钟频率、内部Flash访问速度和可选的外部SRAM FSMC初始化。
15.          系统时钟缺省配置为168MHz，如果需要更改，可以修改 system_stm32f4xx.c 文件
16.      */
17.      /* 使能CRC 因为使用STemWin前必须要使能 */
18.     RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_CRC, ENABLE);
19.
20.      /* 优先级分组设置为4，可配置0-15级抢占式优先级，0级子优先级，即不存在子优先级。*/
21.      NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
22.
23.      SystemCoreClockUpdate();    /* 根据PLL配置更新系统时钟频率变量 SystemCoreClock */
25.      bsp_InitUart();        /* 初始化串口 */
26.      bsp_InitKey();         /* 初始化按键变量（必须在 bsp_InitTimer() 之前调用） */
27.
28.      bsp_InitExtIO();       /* FMC总线上扩展了32位输出IO, 操作LED等外设必须初始化 */
29.      bsp_InitLed();         /* 初始LED指示灯端口 */
30.
31.      bsp_InitI2C();         /* 配置I2C总线 */
32.
33.      bsp_InitExtSDRAM();   /* 初始化SDRAM */
34.      bsp_DetectLcdType();  /* 检测触摸板和LCD面板型号, 结果存在全局变量 g_TouchType, g_LcdType */
35.
36.      TOUCH_InitHard();    /* 初始化配置触摸芯片 */
37.      LCD_ConfigLTDC();     /* 初始化配置LTDC */
38.
39.      result = f_mount(&fs, "0:/", 0);     /* 挂载文件系统 */
40. }

复制代码

五个μCOS-III任务的实现：

1. /*
2. *********************************************************************************************************
3. *    函 数 名: AppTaskStart
4. *    功能说明: 这是一个启动任务，在多任务系统启动后，必须初始化滴答计数器。本任务主要实现按键和触摸检测。
5. *    形    参: p_arg 是在创建该任务时传递的形参
6. *    返 回 值: 无
7.      优 先 级: 2
8. *********************************************************************************************************
9. */
10. static  void  AppTaskStart (void *p_arg)
11. {
12.      OS_ERR      err;
13.      uint8_t  ucCount = 0;
14.      uint8_t  ucCount1 = 0;
15.
16.     /* 仅用于避免编译器告警，编译器不会产生任何目标代码 */
17.     (void)p_arg;
18.
19.      /* BSP 初始化。 BSP = Board Support Package 板级支持包，可以理解为底层驱动。*/
20.      CPU_Init();  /* 此函数要优先调用，因为外设驱动中使用的us和ms延迟是基于此函数的 */
21.      bsp_Init();
22.      BSP_Tick_Init();
23.
24. #if OS_CFG_STAT_TASK_EN > 0u
25.      OSStatTaskCPUUsageInit(&err);
26. #endif
28. #ifdef CPU_CFG_INT_DIS_MEAS_EN
29.     CPU_IntDisMeasMaxCurReset();
30. #endif
31.
32.      /* 创建应用程序的任务 */
33.      AppTaskCreate();
34.
35.      /* 创建任务通信 */
36.      AppObjCreate();
37.
38.     while(1)
39.     {
40.          /* 1ms一次触摸扫描，电阻触摸屏 */
41.          if(g_tTP.Enable == 1)
42.          {
43.               TOUCH_Scan();
44.
45.               /* 按键扫描 */
46.               ucCount++;
47.               if(ucCount == 10)
48.               {
49.                    ucCount = 0;
50.                    bsp_KeyScan();
51.               }
52.              OSTimeDly(1, OS_OPT_TIME_DLY, &err);
53.          }
54.
55.          /* 20ms一次触摸扫描，电容触摸屏GT811
56.             GT811取20ms比较稳定，取10ms偶尔会有跳动。
57.          */
58.          if(g_GT811.Enable == 1)
59.          {
60.               bsp_KeyScan();
61.               ucCount1++;
62.               if(ucCount1 == 2)
63.               {
64.                    ucCount1 = 0;
65.                    GT811_OnePiontScan();
66.               }
67.              OSTimeDly(10, OS_OPT_TIME_DLY, &err);
68.          }
69.
70.          /* 10ms一次触摸扫描，电容触摸屏FT5X06 */
71.          if(g_tFT5X06.Enable == 1)
72.          {
73.               bsp_KeyScan();
74.               FT5X06_OnePiontScan();
75.              OSTimeDly(10, OS_OPT_TIME_DLY, &err);
76.          }
77.     }
78. }
80. /*
81. *********************************************************************************************************
82. *    函 数 名: AppTaskMsgPro
83. *    功能说明: 实现截图功能，将图片以BMP格式保存到SD卡中
84. *    形    参: p_arg 是在创建该任务时传递的形参
85. *    返 回 值: 无
86.      优 先 级: 3
87. *********************************************************************************************************
88. */
89. static void AppTaskMsgPro(void *p_arg)
90. {
91.      uint32_t ulStart, ulEnd;
92.      OS_ERR      err;
93.      uint8_t       Pic_Name = 0;
94.      char buf[20];
96.      (void)p_arg;
97.
98.      while(1)
99.      {
100.           /* 等待获取信号量同步消息，接收到后执行串口打印 */
101.          OSSemPend((OS_SEM *)&SEM_SYNCH,
102.                      (OS_TICK )0,
103.                      (OS_OPT  )OS_OPT_PEND_BLOCKING,
104.                      (CPU_TS  )0,
105.                      (OS_ERR *)&err);
106.
107.          if(err == OS_ERR_NONE)
108.          {
109.               sprintf(buf,"0:/PicSave/%d.bmp",Pic_Name);
110.
111.               /* 记录截图前起始时间 */
112.               ulStart = OSTimeGet(&err);
113.
114.               /* 开启调度锁 */
115.               OSSchedLock(&err);
116.
117.               /* 如果SD卡中没有PicSave文件，会进行创建 */
118.               result = f_mkdir("0:/PicSave");
119.
120.               /* 创建截图 */
121.               result = f_open(&file,buf, FA_WRITE|FA_CREATE_ALWAYS);
122.
123.               /* 向SD卡绘制BMP图片 */
124.               GUI_BMP_Serialize(_WriteByte2File, &file);
125.
126.               /* 创建完成后关闭file */
127.              result = f_close(&file);
128.
129.               /* 开启调度锁 */
130.               OSSchedUnlock(&err);
131.
132.               /* 记录截图后时间并获取截图过程耗时 */
133.               ulEnd = OSTimeGet(&err);
134.               ulEnd -= ulStart;
135.
136.               App_Printf("截图完成，耗时 = %dms\\r\\n", ulEnd);
137.               Pic_Name++;
138.          }
139.      }
140. }
142. /*
143. *********************************************************************************************************
144. *    函 数 名: AppTaskUserIF
145. *    功能说明: 按键消息处理
146. *    形    参: p_arg 是在创建该任务时传递的形参
147. *    返 回 值: 无
148.      优 先 级: 4
149. *********************************************************************************************************
150. */
151. static void AppTaskUserIF(void *p_arg)
152. {
153.      OS_ERR      err;
154.      uint8_t  ucKeyCode;
155.
156.      (void)p_arg;                /* 避免编译器报警 */
157.
159.      while (1)
160.      {
161.          ucKeyCode = bsp_GetKey();
162.
163.          if (ucKeyCode != KEY_NONE)
164.          {
165.               switch (ucKeyCode)
166.               {
167.                    case KEY_DOWN_K1:             /* K1键按下 打印任务执行情况 */
168.                        DispTaskInfo();
169.                        break;
170.
171.                    case KEY_DOWN_K2:             /* K2键按下 向消息队列发送数据 */
172.                        OSSemPost((OS_SEM *)&SEM_SYNCH,
173.                                   (OS_OPT  )OS_OPT_POST_1,
174.                                   (OS_ERR *)&err);
175.                        break;
176.
177.                    default:                     /* 其他的键值不处理 */
178.                        break;
179.               }
180.          }
181.
182.          OSTimeDly(20, OS_OPT_TIME_DLY, &err);
183.      }
184. }
186. /*
187. *********************************************************************************************************
188. *    函 数 名: AppTaskCom
189. *    功能说明: 暂未使用
190. *    形    参: p_arg 是在创建该任务时传递的形参
191. *    返 回 值: 无
192.      优 先 级: 5
193. *********************************************************************************************************
194. */
195. static void AppTaskCOM(void *p_arg)
196. {
197.      OS_ERR  err;
198.
199.      (void)p_arg;
200.
201.      while(1)
202.      {
203.          OSTimeDly(500, OS_OPT_TIME_DLY, &err);
204.      }
205. }
207. /*
208. *********************************************************************************************************
209. *    函 数 名: AppTaskGUI
210. *    功能说明: GUI任务，最低优先级
211. *    形    参：p_arg 是在创建该任务时传递的形参
212. *    返 回 值: 无
213. *   优 先 级：OS_CFG_PRIO_MAX - 4u
214. *********************************************************************************************************
215. */
216. static void AppTaskGUI(void *p_arg)
217. {
218.     (void)p_arg;       /* 避免编译器告警 */
219.
220.      while (1)
221.      {
222.          MainTask();
223.      }
224. }

复制代码

emWin任务的具体实现（在MainTask.c文件里面）：

1. #include "MainTask.h"
5. /*
6. *********************************************************************************************************
7. *                                         宏定义
8. *********************************************************************************************************
9. */
10. #define ID_FRAMEWIN_0 (GUI_ID_USER + 0x00)
11. #define ID_BUTTON_0 (GUI_ID_USER + 0x01)
12. #define ID_SCROLLBAR_0 (GUI_ID_USER + 0x02)
13. #define ID_SLIDER_0 (GUI_ID_USER + 0x03)
16. /*
17. *********************************************************************************************************
18. *                           GUI_WIDGET_CREATE_INFO类型数组
19. *********************************************************************************************************
20. */
21. static const GUI_WIDGET_CREATE_INFO _aDialogCreate[] = {
22.   { FRAMEWIN_CreateIndirect, "Framewin", ID_FRAMEWIN_0, 0, 0, 800, 480, 0, 0x64, 0 },
23.   { BUTTON_CreateIndirect, "Button", ID_BUTTON_0, 130, 28, 147, 35, 0, 0x0, 0 },
24.   { SCROLLBAR_CreateIndirect, "Scrollbar", ID_SCROLLBAR_0, 129, 74, 147, 28, 0, 0x0, 0 },
25.   { SLIDER_CreateIndirect, "Slider", ID_SLIDER_0, 133, 118, 137, 25, 0, 0x0, 0 },
26. };
28. /*
29. *********************************************************************************************************
30. *    函 数 名: _cbDialog
31. *    功能说明: 对话框回调函数
32. *    形    参: pMsg  回调参数
33. *    返 回 值: 无
34. *********************************************************************************************************
35. */
36. static void _cbDialog(WM_MESSAGE * pMsg)
37. {
38.      WM_HWIN hItem;
39.      int     NCode;
40.      int     Id;
43.      switch (pMsg->MsgId)
44.      {
45.          case WM_INIT_DIALOG:
46.               //
47.               // 初始化 'Framewin'
48.               //
49.               hItem = pMsg->hWin;
50.               FRAMEWIN_SetFont(hItem, GUI_FONT_32B_ASCII);
51.               FRAMEWIN_SetTextAlign(hItem, GUI_TA_HCENTER | GUI_TA_VCENTER);
52.               FRAMEWIN_SetText(hItem, "armfly");
53.
54.               //
55.               // 初始化 'Button'
56.               //
57.               hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
58.               BUTTON_SetFont(hItem, GUI_FONT_24B_ASCII);
59.               BUTTON_SetText(hItem, "armfly");
60.               break;
61.
62.          case WM_NOTIFY_PARENT:
63.               Id    = WM_GetId(pMsg->hWinSrc);
64.               NCode = pMsg->Data.v;
65.               switch(Id)
66.               {
67.                    case ID_BUTTON_0:
68.                        switch(NCode)
69.                        {
70.                             case WM_NOTIFICATION_CLICKED:
71.                                  break;
72.
73.                             case WM_NOTIFICATION_RELEASED:
74.                                  break;
75.                        }
76.                        break;
77.
78.                    case ID_SCROLLBAR_0:
79.                        switch(NCode)
80.                        {
81.                             case WM_NOTIFICATION_CLICKED:
82.                                  break;
83.
84.                             case WM_NOTIFICATION_RELEASED:
85.                                  break;
86.
87.                             case WM_NOTIFICATION_VALUE_CHANGED:
88.                                  break;
89.                        }
90.                        break;
91.
92.                    case ID_SLIDER_0:
93.                        switch(NCode)
94.                        {
95.                             case WM_NOTIFICATION_CLICKED:
96.                                  break;
97.
98.                             case WM_NOTIFICATION_RELEASED:
99.                                  break;
100.
101.                             case WM_NOTIFICATION_VALUE_CHANGED:
102.                                  break;
103.                        }
104.                        break;
105.               }
106.               break;
107.
108.          default:
109.               WM_DefaultProc(pMsg);
110.               break;
111.      }
112. }
114. /*
115. *********************************************************************************************************
116. *    函 数 名: CreateFramewin
117. *    功能说明: 创建对话框
118. *    形    参: 无
119. *    返 回 值: 返回对话框句柄
120. *********************************************************************************************************
121. */
122. WM_HWIN CreateFramewin(void)
123. {
124.      WM_HWIN hWin;
126.      hWin = GUI_CreateDialogBox(_aDialogCreate, GUI_COUNTOF(_aDialogCreate), _cbDialog, WM_HBKWIN, 0, 0);
127.      return hWin;
128. }
131. /*
132. *********************************************************************************************************
133. *    函 数 名: MainTask
134. *    功能说明: GUI主函数
135. *    形    参: 无
136. *    返 回 值: 无
137. *********************************************************************************************************
138. */
139. void MainTask(void)
140. {
141.
142.      /* 初始化 */
143.      GUI_Init();
144.
145.      /*
146.       关于多缓冲和窗口内存设备的设置说明
147.         1. 使能多缓冲是调用的如下函数，用户要在LCDConf_Lin_Template.c文件中配置了多缓冲，调用此函数才有效：
148.            WM_MULTIBUF_Enable(1);
149.         2. 窗口使能使用内存设备是调用函数：WM_SetCreateFlags(WM_CF_MEMDEV);
150.         3. 如果emWin的配置多缓冲和窗口内存设备都支持，二选一即可，且务必优先选择使用多缓冲，实际使用
151.            STM32F429BIT6 + 32位SDRAM + RGB565/RGB888平台测试，多缓冲可以有效的降低窗口移动或者滑动时的撕裂
152.            感，并有效的提高流畅性，通过使能窗口使用内存设备是做不到的。
153.         4. 所有emWin例子默认是开启三缓冲。
154.      */
155.      WM_MULTIBUF_Enable(1);
156.
157.      /*
158.        触摸校准函数默认是注释掉的，电阻屏需要校准，电容屏无需校准。如果用户需要校准电阻屏的话，执行
159.         此函数即可，会将触摸校准参数保存到EEPROM里面，以后系统上电会自动从EEPROM里面加载。
160.      */
161.     //TOUCH_Calibration();
162.
163.      /* 创建对话框 */
164.      CreateFramewin();
165.
166.      while(1)
167.      {
168.          GUI_Delay(10);
169.      }
170. }

复制代码

席萌0209

6.6  实验例程说明（裸机）


配套例子：
    V6-503_STemWin实验_GUIBuilder的使用（裸机）
实验目的：
    1.     学习GUIBuilder的使用。
    2.     emWin功能的实现在MainTask.c文件里面。
STemWin界面显示效果：
    800*480分辨率界面效果，小分辨率显示屏仅可以显示一部分。

STemWin动态内存配置：
    GUIConf.c文件中的配置如下：

1. #define EX_SRAM   1/*1 used extern sram, 0 used internal sram */
3. #if EX_SRAM
4. #define GUI_NUMBYTES  (1024*1024*8)
5. #else
6. #define GUI_NUMBYTES  (100*1024)
7. #endif

复制代码

    通过宏定义来配置使用内部SRAM还是外部的SDRAM做为emWin的动态内存，当配置：
#define EX_SRAM    1 表示使用外部SDRAM作为emWin动态内存，大小8MB。
#define EX_SRAM    0 表示使用内部SRAM作为emWin动态内存，大小100KB。
默认情况下，本教程配套的所有emWin例子都是用外部SDRAM作为emWin动态内存。
STemWin底层接口配置：
    LCDConf_Lin_Template.c文件中共12项emWin配置：

1. /*
2. **********************************************************************************************************
3.                                           用户可以配置的选项
4. **********************************************************************************************************
5. */
6. /* 0. 在官方代码的基础上再做优化，官方的部分函数效率低，耗内存, 0表示优化 */
7. #define emWin_Optimize   0
9. /*
10.   1. 显示屏的物理分辨率，驱动已经做了显示屏自适应，支持4.3寸，5寸和7寸屏
11.      这里填写自适应显示屏中的最大分辨率。
12. */
13. #define XSIZE_PHYS       800
14. #define YSIZE_PHYS       480
16. /* 2. 多缓冲 / 虚拟屏，多缓冲和虚拟屏不可同时使用，emWin不支持 */
17. #define NUM_BUFFERS      3 /* 定义多缓冲个数，仅可以设置1,2和3，也就是最大支持三缓冲 */
18. #define NUM_VSCREENS     1 /* 定义虚拟屏个数 */
20. /* 3. 没有图层激活时，背景色设置, 暂时未用到 */
21. #define BK_COLOR         GUI_DARKBLUE
23. /*
24.    4. 重定义图层数，对于STM32F429/439，用户可以选择一个图层或者两个图层，不支持三图层
25.       (1). 设置GUI_NUM_LAYERS = 1时，即仅使用图层1时，默认触摸值是发送给图层1的。
26.        (2). 设置GUI_NUM_LAYERS = 2时，即图层1和图层2都已经使能，此时图层2是顶层，
27.             用户需要根据自己的使用情况设置如下两个地方。
28.             a. 在bsp_touch.c文件中的函数TOUCH_InitHard里面设置参数State.Layer = 1，1就表示
29.                给图层2发送触摸值。
30.             b. 调用GUI_Init函数后，调用函数GUI_SelectLayer(1), 设置当前操作的是图层2。
31. */
32. #undef  GUI_NUM_LAYERS
33. #define GUI_NUM_LAYERS    1
35. /*
36.    5. 设置图层1和图层2对应的显存地址
37.       (1) EXT_SDRAM_ADDR 是SDRAM的首地址。
38.       (2) LCD_LAYER0_FRAME_BUFFER 是图层1的显存地址。
39.        (3) LCD_LAYER1_FRAME_BUFFER 是图层2的显存地址。
40.        (4) 每个图层的显存大小比较考究，这里进行下简单的说明。
41.            如果用户选择的颜色模式 = 32位色ARGB8888，显存的大小：
42.            XSIZE_PHYS * YSIZE_PHYS * 4 * NUM_VSCREENS * NUM_BUFFERS
43.
44.            颜色模式 = 24位色RGB888，显存的大小：
45.            XSIZE_PHYS * YSIZE_PHYS * 3 * NUM_VSCREENS * NUM_BUFFERS
46.
47.            颜色模式 = 16位色RGB566，ARGB1555, ARGB4444，AL88，那么显存的大小就是：
48.            XSIZE_PHYS * YSIZE_PHYS * 2 * NUM_VSCREENS * NUM_BUFFERS
50.            颜色模式 = 8位色L8，AL44，那么显存的大小就是：
51.            XSIZE_PHYS * YSIZE_PHYS * 1 * NUM_VSCREENS * NUM_BUFFERS
52.
53.       这里为了方便起见，将开发板配套的16MB的SDRAM前8MB分配给LCD显存使用，后8MB用于emWin动态内存。
54.        对于24位色，16位色，8位色，用户可以对其使能三缓冲，并且使能双图层。但是32位色也使能三缓冲和双
55.        图层的话会超出8MB，所以用户根据自己的情况做显存和emWin动态内存的分配调整。
56.          举一个例子，对于800*480分辨率的显示屏，使能32位色，三缓冲，那么最终一个图层需要的大小就是
57.       800 * 480 * 4 * 3  = 4.394MB的空间，如果是双图层，已经超出8MB的分配范围。
58.
59.       (5)为了方便起见，图层2的宏定义LCD_LAYER1_FRAME_BUFFER中的参数4是按照32位色设置的，如果用户的图层1
60.          使用的是8位色，这里填数字1,如果是16位色，这里填2，如果是24位色，这里填3。
61. */
62. #define LCD_LAYER0_FRAME_BUFFER  EXT_SDRAM_ADDR
63. #define LCD_LAYER1_FRAME_BUFFER  (LCD_LAYER0_FRAME_BUFFER + XSIZE_PHYS * YSIZE_PHYS * 4 * NUM_VSCREENS *
64. NUM_BUFFERS)
66. /*
67.    6. STM32F429/439支持的颜色模式，所有模式都支持，用户可任意配置。
68.       特别注意如下两个问题：
69.        (1) 如果用户选择了ARGB8888或者RGB888模式，LCD闪烁比较厉害的话，
70.            请降低LTDC的时钟大小，在文件bsp_tft_429.c的函数LCD_ConfigLTDC里面设置。
71.            a. 一般800*480分辨率的显示屏，ARGB8888或者RGB888模式LTDC时钟选择10-20MHz即可。
72.            b. 480*272分辨率的可以高些，取20MHz左右即可。
73.        (2) 16位色或者8位色模式，LTDC的时钟频率一般可以比24位色或者32位色的高一倍。
74. */
75. #define _CM_ARGB8888      1
76. #define _CM_RGB888        2
77. #define _CM_RGB565        3
78. #define _CM_ARGB1555      4
79. #define _CM_ARGB4444      5
80. #define _CM_L8            6
81. #define _CM_AL44          7
82. #define _CM_AL88          8
84. /* 7. 配置图层1的颜色模式和分辨率大小 */
85. #define COLOR_MODE_0      _CM_RGB565
86. #define XSIZE_0           XSIZE_PHYS
87. #define YSIZE_0           YSIZE_PHYS
89. /* 8. 配置图层2的的颜色模式和分辨率大小 */
90. #define COLOR_MODE_1      _CM_RGB565
91. #define XSIZE_1           XSIZE_PHYS
92. #define YSIZE_1           YSIZE_PHYS
94. /* 9. 单图层情况下，根据用户选择的颜色模式可自动选择图层1的emWin的驱动和颜色模式 */
95. #if   (COLOR_MODE_0 == _CM_ARGB8888)
96.   #define COLOR_CONVERSION_0 GUICC_M8888I
97.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_32
98. #elif (COLOR_MODE_0 == _CM_RGB888)
99.   #define COLOR_CONVERSION_0 GUICC_M888
100.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_24
101. #elif (COLOR_MODE_0 == _CM_RGB565)
102.   #define COLOR_CONVERSION_0 GUICC_M565
103.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_16
104. #elif (COLOR_MODE_0 == _CM_ARGB1555)
105.   #define COLOR_CONVERSION_0 GUICC_M1555I
106.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_16
107. #elif (COLOR_MODE_0 == _CM_ARGB4444)
108.   #define COLOR_CONVERSION_0 GUICC_M4444I
109.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_16
110. #elif (COLOR_MODE_0 == _CM_L8)
111.   #define COLOR_CONVERSION_0 GUICC_8666
112.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_8
113. #elif (COLOR_MODE_0 == _CM_AL44)
114.   #define COLOR_CONVERSION_0 GUICC_1616I
115.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_8
116. #elif (COLOR_MODE_0 == _CM_AL88)
117.   #define COLOR_CONVERSION_0 GUICC_88666I
118.   #define DISPLAY_DRIVER_0   GUIDRV_LIN_16
119. #else
120.   #error Illegal color mode 0!
121. #endif
123. /* 10. 双图层情况下，根据用户选择的颜色模式可自动选择图层2的emWin的驱动和颜色模式 */
124. #if (GUI_NUM_LAYERS > 1)
126. #if   (COLOR_MODE_1 == _CM_ARGB8888)
127.   #define COLOR_CONVERSION_1 GUICC_M8888I
128.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_32
129. #elif (COLOR_MODE_1 == _CM_RGB888)
130.   #define COLOR_CONVERSION_1 GUICC_M888
131.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_24
132. #elif (COLOR_MODE_1 == _CM_RGB565)
133.   #define COLOR_CONVERSION_1 GUICC_M565
134.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_16
135. #elif (COLOR_MODE_1 == _CM_ARGB1555)
136.   #define COLOR_CONVERSION_1 GUICC_M1555I
137.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_16
138. #elif (COLOR_MODE_1 == _CM_ARGB4444)
139.   #define COLOR_CONVERSION_1 GUICC_M4444I
140.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_16
141. #elif (COLOR_MODE_1 == _CM_L8)
142.   #define COLOR_CONVERSION_1 GUICC_8666
143.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_8
144. #elif (COLOR_MODE_1 == _CM_AL44)
145.   #define COLOR_CONVERSION_1 GUICC_1616I
146.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_8
147. #elif (COLOR_MODE_1 == _CM_AL88)
148.   #define COLOR_CONVERSION_1 GUICC_88666I
149.   #define DISPLAY_DRIVER_1   GUIDRV_LIN_16
150. #else
151.   #error Illegal color mode 1!
152. #endif
154. #else
156. #undef XSIZE_0
157. #undef YSIZE_0
158. #define XSIZE_0       XSIZE_PHYS
159. #define YSIZE_0       YSIZE_PHYS
161. #endif
163. /*11. 配置选项检测，防止配置错误或者某些选项没有配置 */
164. #ifndef   XSIZE_PHYS
165.   #error Physical X size of display is not defined!
166. #endif
167. #ifndef   YSIZE_PHYS
168.   #error Physical Y size of display is not defined!
169. #endif
170. #ifndef   NUM_VSCREENS
171.   #define NUM_VSCREENS 1
172. #else
173.   #if (NUM_VSCREENS <= 0)
174.     #error At least one screeen needs to be defined!
175.   #endif
176. #endif
177. #if (NUM_VSCREENS > 1) && (NUM_BUFFERS > 1)
178.   #error Virtual screens and multiple buffers are not allowed!
179. #endif

复制代码

    对于这12个配置选项，注释说明已经比较详细。默认情况下，本教程配套的emWin例子都是用的三缓冲，RGB565格式，且仅使用单图层。
程序设计：
栈大小分配：

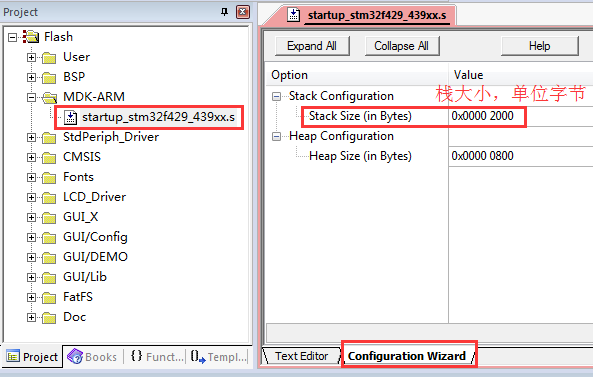

    系统栈大小在startup_stm32f429_439xx.s文件中配置：

    栈大小的单位是字节，那么这里配置的系统栈大小就是8192字节。
主函数初始化：

1. /*
2. *********************************************************************************************************
3. *    函 数 名: main
4. *    功能说明: 标准c程序入口。
5. *    形    参: 无
6. *    返 回 值: 无
7. *********************************************************************************************************
8. */
9. int main (void)
10. {
11.      /* 初始化外设 */
12.      bsp_Init();
14.      /* 进入emWin主函数 */
15.      MainTask();
16. }

复制代码

硬件外设初始化
    硬件外设的初始化是在bsp.c文件实现：

1. /*
2. *********************************************************************************************************
3. *    函 数 名: bsp_Init
4. *    功能说明: 初始化所有的硬件设备。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。只需要调用一次
5. *    形    参：无
6. *    返 回 值: 无
7. *********************************************************************************************************
8. */
9. void bsp_Init(void)
10. {
11.      /*
12.          由于ST固件库的启动文件已经执行了CPU系统时钟的初始化，所以不必再次重复配置系统时钟。
13.          启动文件配置了CPU主时钟频率、内部Flash访问速度和可选的外部SRAM FSMC初始化。
15.          系统时钟缺省配置为168MHz，如果需要更改，可以修改 system_stm32f4xx.c 文件
16.      */
17.      /* 使能CRC 因为使用STemWin前必须要使能 */
18.     RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_CRC, ENABLE);
19.
20.      /* 优先级分组设置为4，可配置0-15级抢占式优先级，0级子优先级，即不存在子优先级。*/
21.      NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
22.
23.      SystemCoreClockUpdate();    /* 根据PLL配置更新系统时钟频率变量 SystemCoreClock */
25.      bsp_InitUart();        /* 初始化串口 */
26.      bsp_InitKey();         /* 初始化按键变量（必须在 bsp_InitTimer() 之前调用） */
27.
28.      bsp_InitExtIO();       /* FMC总线上扩展了32位输出IO, 操作LED等外设必须初始化 */
29.      bsp_InitLed();         /* 初始LED指示灯端口 */
30.
31.      bsp_InitI2C();         /* 配置I2C总线 */
32.
33.      bsp_InitExtSDRAM();   /* 初始化SDRAM */
34.      bsp_DetectLcdType();  /* 检测触摸板和LCD面板型号, 结果存在全局变量 g_TouchType, g_LcdType */
35.
36.      TOUCH_InitHard();    /* 初始化配置触摸芯片 */
37.      LCD_ConfigLTDC();     /* 初始化配置LTDC */
38.
39.      result = f_mount(&fs, "0:/", 0);     /* 挂载文件系统 */
40. }

复制代码

emWin功能的具体实现（在MainTask.c文件里面）：

1. #include "MainTask.h"
5. /*
6. *********************************************************************************************************
7. *                                         宏定义
8. *********************************************************************************************************
9. */
10. #define ID_FRAMEWIN_0 (GUI_ID_USER + 0x00)
11. #define ID_BUTTON_0 (GUI_ID_USER + 0x01)
12. #define ID_SCROLLBAR_0 (GUI_ID_USER + 0x02)
13. #define ID_SLIDER_0 (GUI_ID_USER + 0x03)
16. /*
17. *********************************************************************************************************
18. *                           GUI_WIDGET_CREATE_INFO类型数组
19. *********************************************************************************************************
20. */
21. static const GUI_WIDGET_CREATE_INFO _aDialogCreate[] = {
22.   { FRAMEWIN_CreateIndirect, "Framewin", ID_FRAMEWIN_0, 0, 0, 800, 480, 0, 0x64, 0 },
23.   { BUTTON_CreateIndirect, "Button", ID_BUTTON_0, 130, 28, 147, 35, 0, 0x0, 0 },
24.   { SCROLLBAR_CreateIndirect, "Scrollbar", ID_SCROLLBAR_0, 129, 74, 147, 28, 0, 0x0, 0 },
25.   { SLIDER_CreateIndirect, "Slider", ID_SLIDER_0, 133, 118, 137, 25, 0, 0x0, 0 },
26. };
28. /*
29. *********************************************************************************************************
30. *    函 数 名: _cbDialog
31. *    功能说明: 对话框回调函数
32. *    形    参: pMsg  回调参数
33. *    返 回 值: 无
34. *********************************************************************************************************
35. */
36. static void _cbDialog(WM_MESSAGE * pMsg)
37. {
38.      WM_HWIN hItem;
39.      int     NCode;
40.      int     Id;
43.      switch (pMsg->MsgId)
44.      {
45.          case WM_INIT_DIALOG:
46.               //
47.               // 初始化 'Framewin'
48.               //
49.               hItem = pMsg->hWin;
50.               FRAMEWIN_SetFont(hItem, GUI_FONT_32B_ASCII);
51.               FRAMEWIN_SetTextAlign(hItem, GUI_TA_HCENTER | GUI_TA_VCENTER);
52.               FRAMEWIN_SetText(hItem, "armfly");
53.
54.               //
55.               // 初始化 'Button'
56.               //
57.               hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
58.               BUTTON_SetFont(hItem, GUI_FONT_24B_ASCII);
59.               BUTTON_SetText(hItem, "armfly");
60.               break;
61.
62.          case WM_NOTIFY_PARENT:
63.               Id    = WM_GetId(pMsg->hWinSrc);
64.               NCode = pMsg->Data.v;
65.               switch(Id)
66.               {
67.                    case ID_BUTTON_0:
68.                        switch(NCode)
69.                        {
70.                             case WM_NOTIFICATION_CLICKED:
71.                                  break;
72.
73.                             case WM_NOTIFICATION_RELEASED:
74.                                  break;
75.                        }
76.                        break;
77.
78.                    case ID_SCROLLBAR_0:
79.                        switch(NCode)
80.                        {
81.                             case WM_NOTIFICATION_CLICKED:
82.                                  break;
83.
84.                             case WM_NOTIFICATION_RELEASED:
85.                                  break;
86.
87.                             case WM_NOTIFICATION_VALUE_CHANGED:
88.                                  break;
89.                        }
90.                        break;
91.
92.                    case ID_SLIDER_0:
93.                        switch(NCode)
94.                        {
95.                             case WM_NOTIFICATION_CLICKED:
96.                                  break;
97.
98.                             case WM_NOTIFICATION_RELEASED:
99.                                  break;
100.
101.                             case WM_NOTIFICATION_VALUE_CHANGED:
102.                                  break;
103.                        }
104.                        break;
105.               }
106.               break;
107.
108.          default:
109.               WM_DefaultProc(pMsg);
110.               break;
111.      }
112. }
114. /*
115. *********************************************************************************************************
116. *    函 数 名: CreateFramewin
117. *    功能说明: 创建对话框
118. *    形    参: 无
119. *    返 回 值: 返回对话框句柄
120. *********************************************************************************************************
121. */
122. WM_HWIN CreateFramewin(void)
123. {
124.      WM_HWIN hWin;
126.      hWin = GUI_CreateDialogBox(_aDialogCreate, GUI_COUNTOF(_aDialogCreate), _cbDialog, WM_HBKWIN, 0, 0);
127.      return hWin;
128. }
131. /*
132. *********************************************************************************************************
133. *    函 数 名: MainTask
134. *    功能说明: GUI主函数
135. *    形    参: 无
136. *    返 回 值: 无
137. *********************************************************************************************************
138. */
139. void MainTask(void)
140. {
141.
142.      /* 初始化 */
143.      GUI_Init();
144.
145.      /*
146.       关于多缓冲和窗口内存设备的设置说明
147.         1. 使能多缓冲是调用的如下函数，用户要在LCDConf_Lin_Template.c文件中配置了多缓冲，调用此函数才有效：
148.            WM_MULTIBUF_Enable(1);
149.         2. 窗口使能使用内存设备是调用函数：WM_SetCreateFlags(WM_CF_MEMDEV);
150.         3. 如果emWin的配置多缓冲和窗口内存设备都支持，二选一即可，且务必优先选择使用多缓冲，实际使用
151.            STM32F429BIT6 + 32位SDRAM + RGB565/RGB888平台测试，多缓冲可以有效的降低窗口移动或者滑动时的撕裂
152.            感，并有效的提高流畅性，通过使能窗口使用内存设备是做不到的。
153.         4. 所有emWin例子默认是开启三缓冲。
154.      */
155.      WM_MULTIBUF_Enable(1);
156.
157.      /*
158.        触摸校准函数默认是注释掉的，电阻屏需要校准，电容屏无需校准。如果用户需要校准电阻屏的话，执行
159.         此函数即可，会将触摸校准参数保存到EEPROM里面，以后系统上电会自动从EEPROM里面加载。
160.      */
161.     //TOUCH_Calibration();
162.
163.      /* 创建对话框 */
164.      CreateFramewin();
165.
166.      while(1)
167.      {
168.          GUI_Delay(500);
169.      }
170. }

复制代码

席萌0209

6.7   总结


    本章节为大家讲解了GUIBuilder的使用方法，以及将其移植到开发板和模拟器上的方法，初学者务必要多练习并将其掌握。
