【分享】低内存用KNOB实现一个环形触控滑块。

飛饵

现在的智能设备上经常见到那种环形的滑块，很炫酷。最近做项目也想做个这样的滑块，不过emwin没提供这样的控件。参考了坛友的分享自己魔改了一个出来。精简了一些代码，内存占用低，性能比较好。
参考：
http://www.armbbs.cn/forum.php?mod=viewthread&tid=30614&extra=page%3D1%26filter%3Ddigest%26digest%3D1
http://www.armbbs.cn/forum.php?mod=viewthread&tid=91792&extra=page%3D1

在F103上实测，只有旋钮控件情况下只需35Kb动态内存，这是实际不影响手指操作体验的大小，再大就要更多内存。操作时略微卡顿（F103跟不上了。。），欢迎大佬们来优化。
缺点是滑块另外画的，比较难看。因为没使用32bpp内存设备，所以旋钮控件自带的滑块用不了，欢迎大佬来实现更好看的滑块。

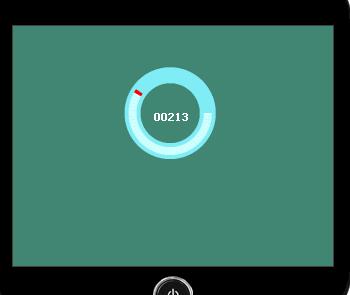

模拟器：

1. /*********************************************************************

2. *                                                                    *

3. *                SEGGER Microcontroller GmbH & Co. KG                *

4. *        Solutions for real time microcontroller applications        *

5. *                                                                    *

6. **********************************************************************

7. *                                                                    *

8. * C-file generated by:                                               *

9. *                                                                    *

10. *        GUI_Builder for emWin version 5.32                          *

11. *        Compiled Oct  8 2015, 11:59:02                              *

12. *        (c) 2015 Segger Microcontroller GmbH & Co. KG               *

13. *                                                                    *

14. **********************************************************************

15. *                                                                    *

16. *        Internet: www.segger.com  Support: support@segger.com       *

17. *                                                                    *

18. **********************************************************************

19. */

20.

21. // USER START (Optionally insert additional includes)

22. // USER END

23.

24. #include "DIALOG.h"

25.

26. /*********************************************************************

27. *

28. *       Defines

29. *

30. **********************************************************************

31. */

32. #define ID_WINDOW_0  (GUI_ID_USER + 0x00)

33. #define ID_KNOB_0 (GUI_ID_USER + 0x01)

34.

35.

36. // USER START (Optionally insert additional defines)

37. #define KNOB_XSIZE 85 //旋钮控件的大小，越大约占内存

38. #define KNOB_YSIZE 85

39. #define KNOB_STEP 5  //画环时的弧长系数

40.

41. #define AA_FACT 3 //抗锯齿质量

42. // USER END

43.

44. /*********************************************************************

45. *

46. *       Static data

47. *

48. **********************************************************************

49. */

50.

51. // USER START (Optionally insert additional static data)

52. // USER END

53. /*********************************************************************

54. *

55. *       _aDialogCreate

56. */

57. static const GUI_WIDGET_CREATE_INFO _aDialogCreate[] = {

58.   { WINDOW_CreateIndirect, "Window", ID_WINDOW_0, 0, 0, 320, 240, 0, 0x0, 0 },

59.   // USER START (Optionally insert additional widgets)

60.   { KNOB_CreateIndirect, "", ID_KNOB_0, 115, 45, KNOB_XSIZE, KNOB_YSIZE, WM_CF_SHOW}

61.   // USER END

62. };

63.

64. /*********************************************************************

65. *

66. *       Static code

67. *

68. **********************************************************************

69. */

70.

71. // USER START (Optionally insert additional static code)

72. /*--------------- 画环形滑块 -----------------

73.

74. */

75. static void _DrawWheel(KNOB_Handle hKnob) {

76.         GUI_COLOR mycolor;

77.

78.         I32       Value;

79.         int       xPos, yPos;

80.         int ArcStart = 360 - KNOB_STEP, ArcEnd = 360;

81.         int i=0, step;

82.         Value = 360 - KNOB_GetValue(hKnob) / 10; //获取当前值

83.         step = Value / KNOB_STEP; //算出需要画内部弧形的个数

84.

85.         xPos = 115 + KNOB_XSIZE / 2; //计算坐标，确保环和内部弧形是以旋钮控件中心为原点

86.         yPos = 45 + KNOB_YSIZE / 2;

87.

88.         GUI_SetFont(&GUI_Font13B_ASCII);

89.

90.         GUI_AA_EnableHiRes(); //开高分辨率模式

91.         GUI_AA_SetFactor(AA_FACT); //抗锯齿因子,关闭抗锯齿可减少卡顿

92.

93.         /*画圆环*/

94.         GUI_SetPenSize(16); //使用弧线画环，可以调整画笔实现弧线粗细

95.         GUI_SetColor(0x00f5ec80);

96.         GUI_AA_DrawArc(xPos*AA_FACT, yPos*AA_FACT, 38*AA_FACT, 38*AA_FACT, 0, 360);

97.

98.

99.         /*根据旋钮值画内部弧形*/

100.         GUI_SetColor(0x00FFFFD0);

101.         GUI_SetPenSize(8);

102.         for(; i<=step-1; i++)

103.         {   //增大KNOB_STEP可减少画弧形的次数，可减少卡顿，但滑块变化精度变低

104.                 GUI_AA_DrawArc(xPos*AA_FACT, yPos*AA_FACT, 38*AA_FACT, 38*AA_FACT,  ArcStart, ArcEnd);

105.

106.                 ArcEnd = ArcStart; //上一个弧形的初角度成为下一个弧形的末角度

107.                 ArcStart = ArcStart - KNOB_STEP;//下一个弧形的初角度

108.         }

109.         GUI_SetColor(0x000000FF);

110.         for(; i<=step; i++) //最后几段弧形作为滑块指示

111.         {

112.                 GUI_AA_DrawArc(xPos*AA_FACT, yPos*AA_FACT, 38*AA_FACT, 38*AA_FACT,  ArcStart, ArcEnd);

113.

114.                 ArcEnd = ArcStart; //上一个弧形的初角度成为下一个弧形的末角度

115.                 ArcStart = ArcStart - KNOB_STEP;//下一个弧形的初角度

116.         }

117.

118.         GUI_AA_DisableHiRes();//关闭高分辨率

119.         GUI_SetColor(GUI_WHITE);

120.         GUI_DispDecAt(Value,xPos-16,yPos-3, 5);

121.

122.

123. }

124. // USER END

125.

126. /*********************************************************************

127. *

128. *       _cbDialog

129. */

130. static void _cbDialog(WM_MESSAGE * pMsg) {

131.   WM_HWIN hItem;

132.   // USER START (Optionally insert additional variables)

133.   static GUI_MEMDEV_Handle   hMemKnobSmall;

134.   // USER END

135.

136.   switch (pMsg->MsgId) {

137.   case WM_INIT_DIALOG:

138.     //

139.     // Initialization of 'Window'

140.     //

141.     hItem = pMsg->hWin;

142.     WINDOW_SetBkColor(hItem, GUI_MAKE_COLOR(0x00738640));

143.         //

144.     // 初始化旋钮

145.     //

146.         KNOB_SetRange(WM_GetDialogItem(pMsg->hWin,ID_KNOB_0), 0, 3600);

147.         KNOB_SetOffset(WM_GetDialogItem(pMsg->hWin,ID_KNOB_0), 0);

148.         KNOB_SetPeriod(WM_GetDialogItem(pMsg->hWin,ID_KNOB_0), 100); //控制旋钮减速度

149.         KNOB_SetPos(WM_GetDialogItem(pMsg->hWin,ID_KNOB_0),3600);

150.     // USER END

151.     break;

152.   // USER START (Optionally insert additional message handling)

153.         case WM_PAINT:

154.         _DrawWheel(WM_GetDialogItem(pMsg->hWin,ID_KNOB_0));

155.         break;

156.   // USER END

157.   default:

158.     WM_DefaultProc(pMsg);

159.     break;

160.   }

161. }

162.

163. /*********************************************************************

164. *

165. *       Public code

166. *

167. **********************************************************************

168. */

169. /*********************************************************************

170. *

171. *       CreateWindow

172. */

173. WM_HWIN CreateKNOB(void);

174. WM_HWIN CreateKNOB(void) {

175.   WM_HWIN hWin;

176.

177.   hWin = GUI_CreateDialogBox(_aDialogCreate, GUI_COUNTOF(_aDialogCreate), _cbDialog, WM_HBKWIN, 0, 0);

178.   return hWin;

179. }

180.

181. // USER START (Optionally insert additional public code)

182. // USER END

183.

184. /*************************** End of file ****************************/


复制代码

sanit

不错

eric2013

非常感谢楼主分享。

byccc

在WM_PAINT消息里面放，比较耗资源，这个消息会经常进入，有没有尝试过在KNOB的回调函数里面实现。

        _DrawWheel(WM_GetDialogItem(pMsg->hWin,ID_KNOB_0));

飛饵

byccc 发表于 2019-4-12 10:40
在WM_PAINT消息里面放，比较耗资源，这个消息会经常进入，有没有尝试过在KNOB的回调函数里面实现。

     ...

试了下好像不行。
我是在KNOB回调函数的WM_PAINT里调用绘制函数，这样可以吗？

飛饵

byccc 发表于 2019-4-12 10:40
在WM_PAINT消息里面放，比较耗资源，这个消息会经常进入，有没有尝试过在KNOB的回调函数里面实现。

     ...

试了下好像不行。
我是在KNOB回调函数的WM_PAINT里调用绘制函数，这样可以吗？
