概    览   Overview



01概述<<<<

SC02E 是带自校正的容性触摸感应器,可以检测2个感应盘是否被触摸。它可以通过任何非导电介质(如玻璃和塑料)来感应电容变化。这种电容感应的开关可以应用在很多电子产品上,提高产品的附加值。

02特性<<<<
  • 2 个完全独立的触摸感应按键
  • 保持自动校正,无需外部干预
  • 按键输出经过完全消抖处理
  • 并行一对一输出
  • 所有按键共用一个灵敏度电容
  • 感应线长度不同不会导致灵敏度不同
  • 1.8V ~ 5.5V 宽工作电压范围
  • 符合 RoHS 指令的环保 SOP8 封装

03封装<<<<

采用SOP8封装

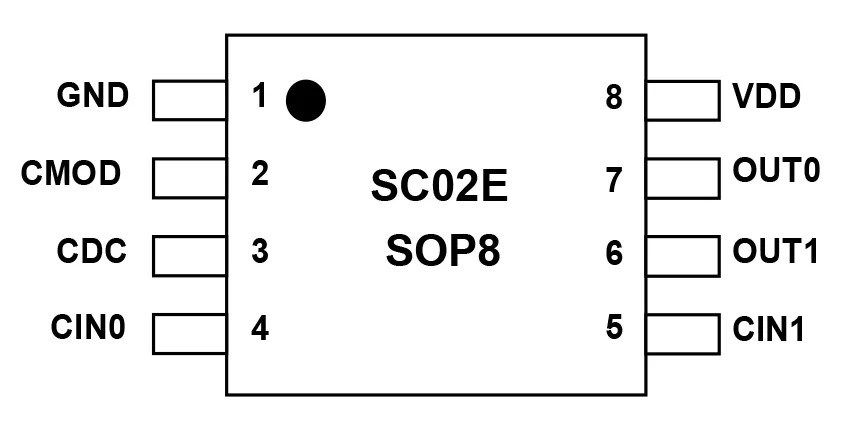

SC02E封装简图



芯片功能 Functions


01初始化时间<<<<

上电复位后,芯片需要200ms进行初始化,计算感应管脚的环境电容,然后才能正常工作。

02灵敏度设置<<<<

灵敏度由CDC端口接的电容值决定。数值越小,灵敏度越高。电容范围是最小5pf,最大100pf。数值越小,灵敏度越高。

03自校正<<<<

根据外部环境温度和湿度等的漂移,按键电容基准参考值也会发生漂移,芯片会自动调整校正每个按键的电容基准参考值,以适应当前环境的变化。

04触摸反应时间<<<<

每个通道大约每隔2.8ms采样一次。经过按键消抖处理以后,检测到按键按下的反应时间大概是18ms,检测按键离开的反应时间大概是12毫秒。所以检测按键的最快频率大概是每秒20次以上。

05输出逻辑<<<<

触摸输出有两种状态:弱高或强低。有触摸时,输出强低,无触摸时,输出弱高。

06采样时间<<<<

SC02E芯片可工作于睡眠模式,如果没有触摸的时间超过16秒,芯片进入睡眠模式。在睡眠模式中,按键的采样间隔会变长,电流消耗(Idd)会减小。如果检测到按键,芯片马上离开睡眠模式,进入正常模式。



应用案例 Application

01应用电路<<<<

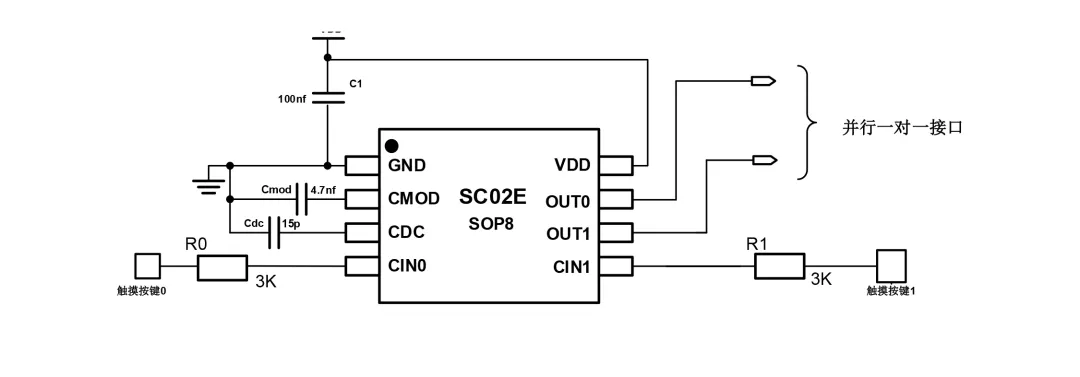

应用电路图
注:
Cmod: 电荷收集电容, 通常取值范围在1nf~10nf,典型值是4.7nf
Cdc: 灵敏度电容,取值范围是最小5pf,最大100pf, 电容取值越小,灵敏度越高
OUT0~OUT1输出引脚内部集成10K的上拉电阻,可以直接与单片机连接,无需再接上拉
02重要指标<<<<

SC02E按工业级设计,有超强稳定性及抗干扰能力。芯片支持动态CS 10V,EFT 4KF,ESD接触式8KV,空间15KV。


03应用场景<<<<
  • 替代机械开关
  • 家庭应用(电视、显示器、键盘)
  • 玩具和互动游戏的人机接口
  • 门禁按键
  • 灯控开关
  • 密封键盘面板



详细参数 Detailed parameters


01额定值<<<<

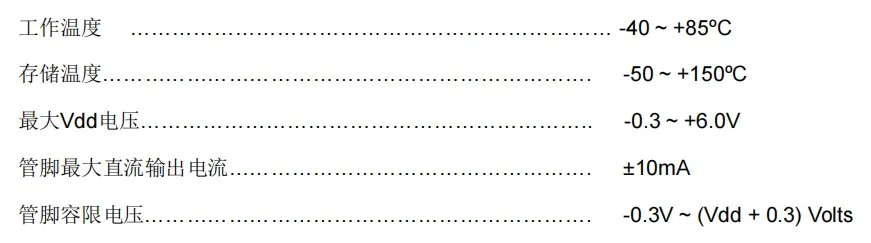

注意: 超出上述值可能导致芯片永久损坏
02电气特性<<<<

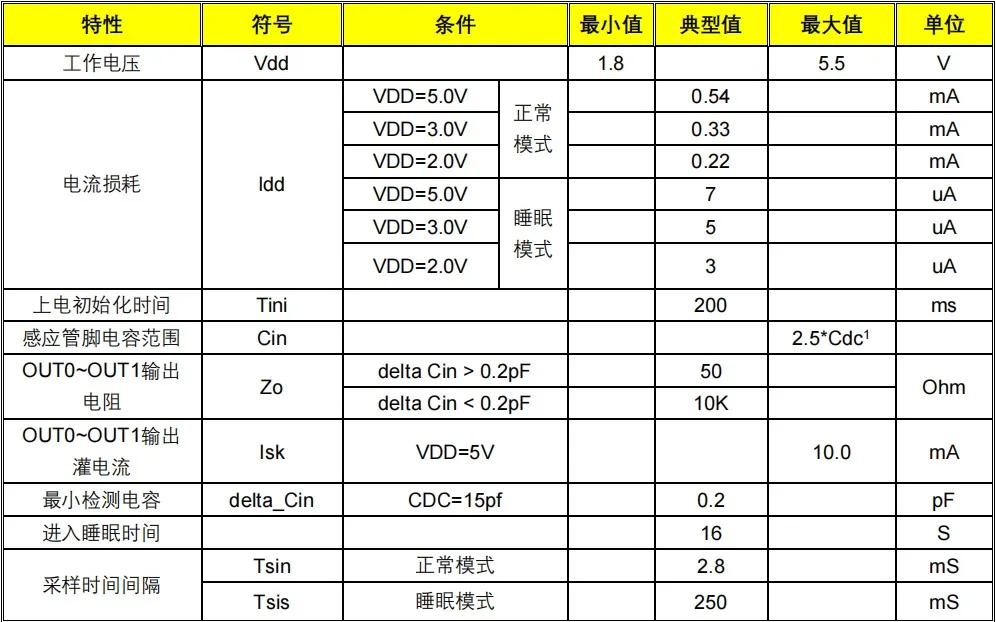

电气参数图 TA = 25℃

注:
1 如果感应管脚寄生电容超过2.5倍的Cdc电容,芯片不能正常工作(绝大多数情况无需考虑这个限制)
03封装尺寸<<<<
SC02E封装实例图
