欣赏一下大神画的iMX6核心板

木木 · 发表于 2018-2-28 09:53:37

本帖最后由木木于 2018-2-28 15:39 编辑

找资料发现了一份iMX6核心板原理图，用的是AD，图纸画的很规范，先膜拜一下。。。

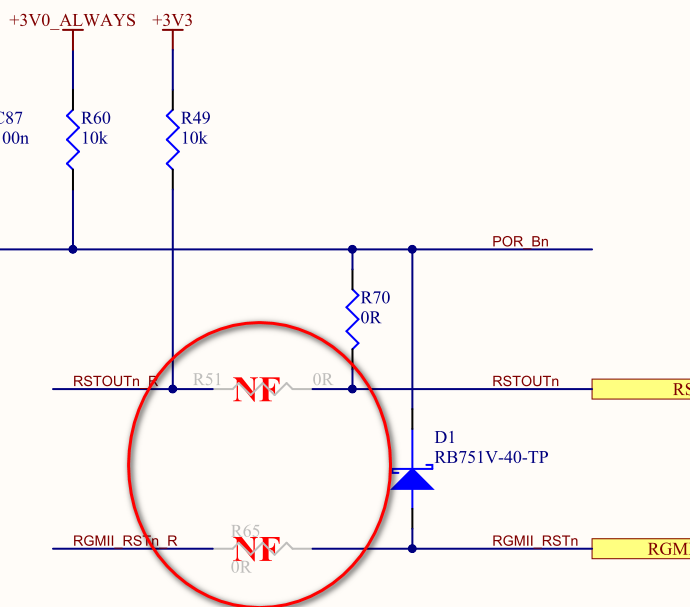

另外，想问一下坛友，红色圈圈这种不贴片的元件是怎么变暗的呢？不像是手动设置的

iMX6_Rex_Module_V1I1-Schematic.pdf (3.33 MB, 下载次数: 762)

02.28：问题已解决，请查看帖子回复

laofa · 发表于 2018-2-28 10:01:03

是单独做的元件吧？

龙之谷 · 发表于 2018-2-28 10:08:34

画的真漂亮

hqgboy · 发表于 2018-2-28 10:22:10

是不是编辑元件属性，可以出来灰色的？

zcbclin · 发表于 2018-2-28 10:22:36

刚好有这个工程文件。

桑子亡心 · 发表于 2018-2-28 10:30:25

不懂帮顶，单纯在库里改这元件颜色的话我会，另外，感谢分享资料，取走。。。

fswyt · 发表于 2018-2-28 11:22:33

zcbclin 发表于 2018-2-28 10:22
刚好有这个工程文件。

已拿走，谢了

soga238 · 发表于 2018-2-28 12:40:39

下载学习，从来没画过高速板

鬼脚七 · 发表于 2018-2-28 12:44:04

zcbclin 发表于 2018-2-28 10:22
刚好有这个工程文件。

谢谢分享，非常好的学习资料。

soga238 · 发表于 2018-2-28 12:57:16

用的是AD版本是什么啊，我用的AD16就不会变暗

木木 · 发表于 2018-2-28 13:08:32

soga238 发表于 2018-2-28 12:57
用的是AD版本是什么啊，我用的AD16就不会变暗

工程文件不会变暗，是导出的PDF变暗了

应该是导出设置了某些东西

木木 · 发表于 2018-2-28 15:36:09

问题已解决！自己也画了一个，哈哈，很方便，强大的AD

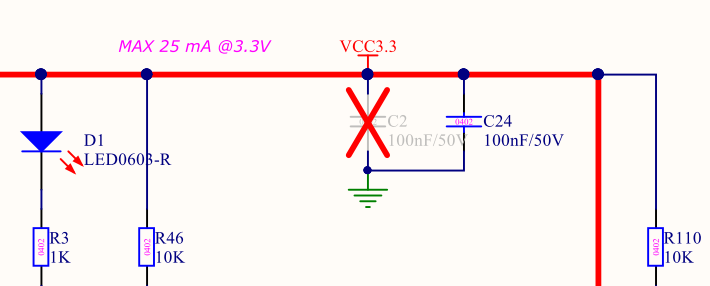

附上2份官方教程，看完应该就知道怎么回事了

木木 · 发表于 2018-2-28 15:43:33

laofa 发表于 2018-2-28 10:01
是单独做的元件吧？

已查证，可以由AD导出

木木 · 发表于 2018-2-28 15:44:03

soga238 发表于 2018-2-28 12:40
下载学习，从来没画过高速板

12层，够你好好学习，哈哈哈

木木 · 发表于 2018-2-28 15:44:25

zcbclin 发表于 2018-2-28 10:22
刚好有这个工程文件。

多谢

木木 · 发表于 2018-2-28 15:44:56

桑子亡心发表于 2018-2-28 10:30
不懂帮顶，单纯在库里改这元件颜色的话我会，另外，感谢分享资料，取走。。。

这样就没有意义了

roguebear · 发表于 2018-6-8 21:53:48

本帖最后由 roguebear 于 2018-6-8 21:57 编辑

所以还是要跟着有创意的大神才行。自己到了瓶颈没有外界刺激永远不能提高。不过看里面每张都是A2的图纸。是不是改成A4打印方便一点。可能老外公司都是大型打印机

DreamRoad · 发表于 2018-6-16 21:58:04

很漂亮，下载学习一下

bd7qw · 发表于 2018-6-17 17:16:44

感谢，节日快乐，回头再看看
数不明白12层，看的眼都花了

DreamRoad · 发表于 2018-7-2 08:52:30

拿走学习了

cctv180 · 发表于 2018-7-2 21:30:15

下了还没看谢谢
