简洁明了的USB通信框架图（2020-10-27）

eric2013

USB是轮询总线，USB主机发起所有数据交换。数据往返于USB设备中的端点。USB主机中的客户端将数据存储在缓冲区中，但没有端点。USB主机和外围USB设备具有不同的层，如下图所示。层之间的连接是每个层之间的设备接口。在连接之间，使用Pipes传输数据。

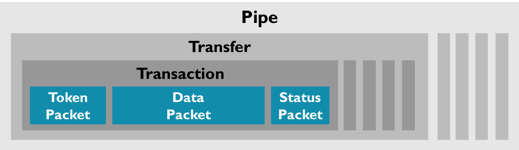

USB数据是由二进制数字串构成的，首先数字串构成域，域再构成包Packet（令牌包、数据包、握手包），包再构成事务Transaction（IN、OUT、SETUP），事务再构成传输Transfer（中断传输、同步传输、批量传输和控制传输），传输最后再构成管道Pipe。下图可以形象的展示它们之间的关系：

eric2013

重新更新。

morning_enr6U

MicroStone

这两幅图从哪里截得。

eric2013

MicroStone 发表于 2020-11-15 22:50
这两幅图从哪里截得。

RL-USB的官方手册里面。
