TI分享的8通道隔离 ±12.288 V 模拟采集参考设计，符合涌瞬态抗扰度 EN 61000-4-5 2 类标准（±1 kV，24 A）

eric2013

设计指南.pdf

原理图.pdf

https://www.ti.com/tool/TIDA-00764

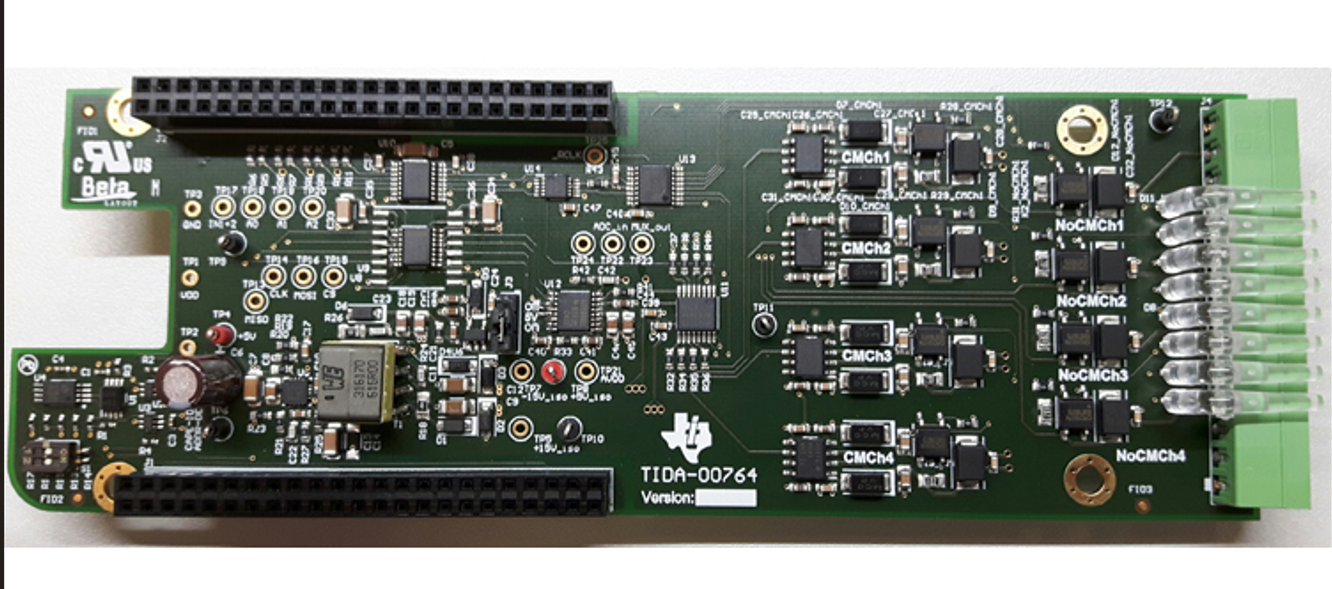

此参考设计是具有 8 个通道的高压模拟输入模块。每个通道都可用于电压和电流测量。该设计使用 16 位模数转换器 （ADC） ADS8681，可处理 ±12.288 V 的输入电压。此外，该设计的四个通道能够处理高达 ±160 V 的共模电压。因此，用户无需担心接地回路或补偿电流在连接的输入之间流动。

±12.288 V 的高压输入
每个通道的电压和电流测量
4 个通道，共模电压高达 ±160 V
-85dB 的邻道串扰抑制
100 MΩ 输入阻抗
浪涌瞬态抗扰度符合 EN 61000-4-5 2 类标准（±1 kV，24 A）
