上个版本固件2.28发布一个月后，再次带来2.29版本更新。上位机软件继续精进，带来多个实用性功能，

H7-TOOL详细介绍（含操作手册）：
http://www.armbbs.cn/forum.php?mod=viewthread&tid=89934

【PC软件】V2.2.9
1. 脱机烧录功能更新:
- 新增巨磁智能 MT32L026
- 新增LPC802
- 完善LPC1xxx、LPC17xx，自动计算固件头部校验值
- 新增LPC5460x系列(LPC54606、LPC54608)，支持unlock
- 新增LPC5516
- 新增新唐 NUC029、NUC100、NUC120系列
- S32K1,swd时钟延迟修改为50
- 新增亮牛LN882（调试中）
- 解决HT32Fxxxx系列编程失败问题
- 新增中微半导体BAT32G137GH、CMS32L032、CMS32F0301
- STM32G08B支持解除读保护
- 新增云途YTM32B1HA0
- 新增STM32H7R 系列
- 解决读EMMC版本号偶尔异常的BUG

2.串口助手
- 新增串口功能
- 串口1和串口2可以分别设置
- HEX格式时可设置换行字节数
- 新增串口桥接功能, 支持连接各种第3方串口

3. RTT内存地址0x20000000范围改为0x40000
4、示波器、RTT、串口助手、CAN助手窗口可悬浮（鼠标右键触发）
5. 修改关闭进程的方法，废除taskkill杀掉进程（之前容易出现关闭弹窗问题）

【EMMC文件】V2.2.9
  - 新增若干芯片

【固件】V2.29
- 修改RTT功能，遇到读失败自动重启RTT
- 功能优化: MDK下载自动断开RTT，下载完毕自动重连RTT的功能
- 针对H7-TOOL Pluas，新增低功耗模式，待机界面长按下键启动低功耗


PC机软件：升级PC软件到V2.29

解压打开上位机后，左上角菜单有操作说明PDF和LUA API手册

h7toolPC_release(V2.29).7z (111MB)


1、升级注意事项

1、APP和eMMC独立分别升级了：
http://www.armbbs.cn/forum.php?mod=viewthread&tid=105600

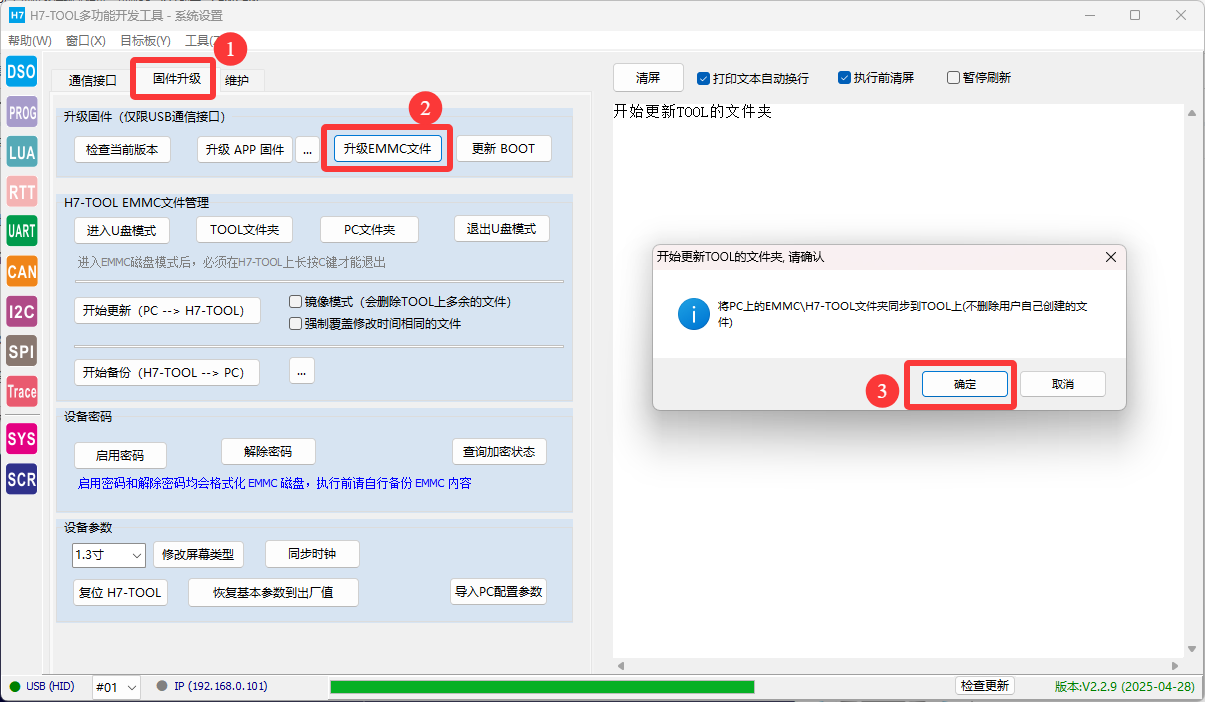

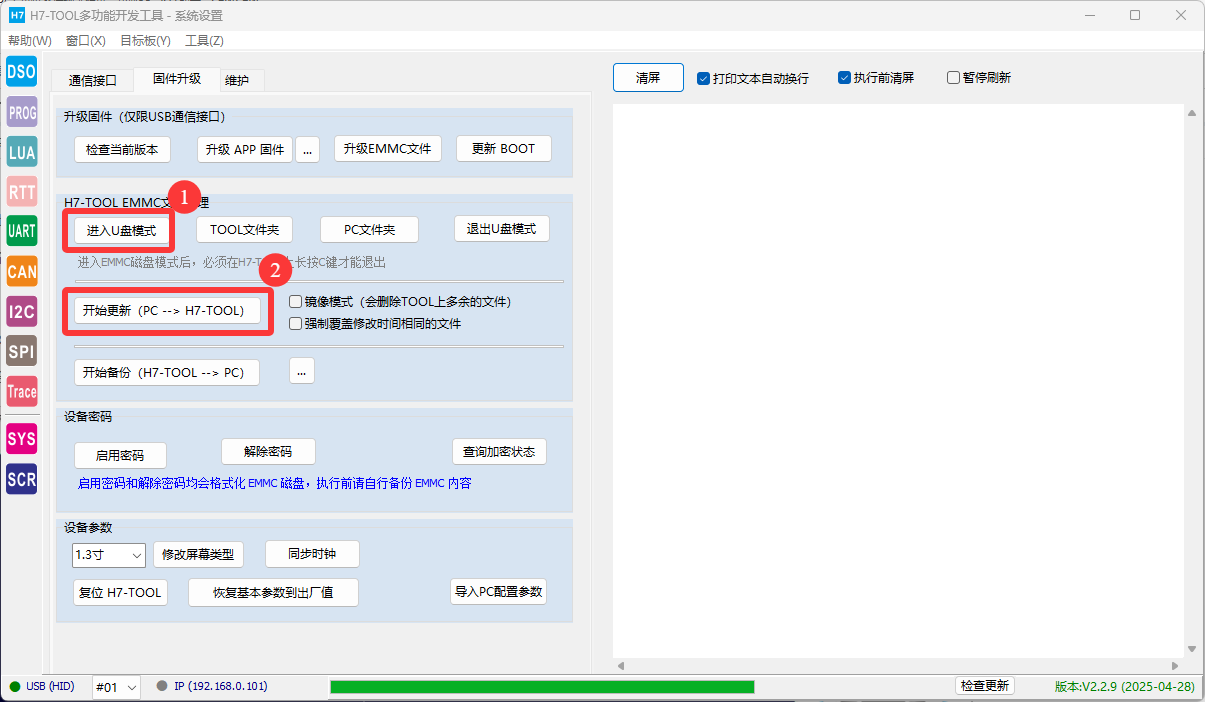

注：如果更新APP失败，从TOOL端拔掉USB线，旧版TOOL长按S键，新版TOOL长按OK键，插入USB线，3秒后松手，正常会看到电脑端有个虚拟U盘。然后拖拽上位机软件包路径h7toolPC_release\EMMC\H7-TOOL\Firmware里面的APP固件到虚拟U盘，待传输完毕后，TOOL会自动重新启动。

2、从2.20版本固件开始，更新eMMC排除WiFi列表更新，再也不用重新配置WiFi了，点击下面这个按钮即可：



如果非常早期的客户（第1批TOOL用户，或者固件还是V1.X），继续点击此按钮升级。

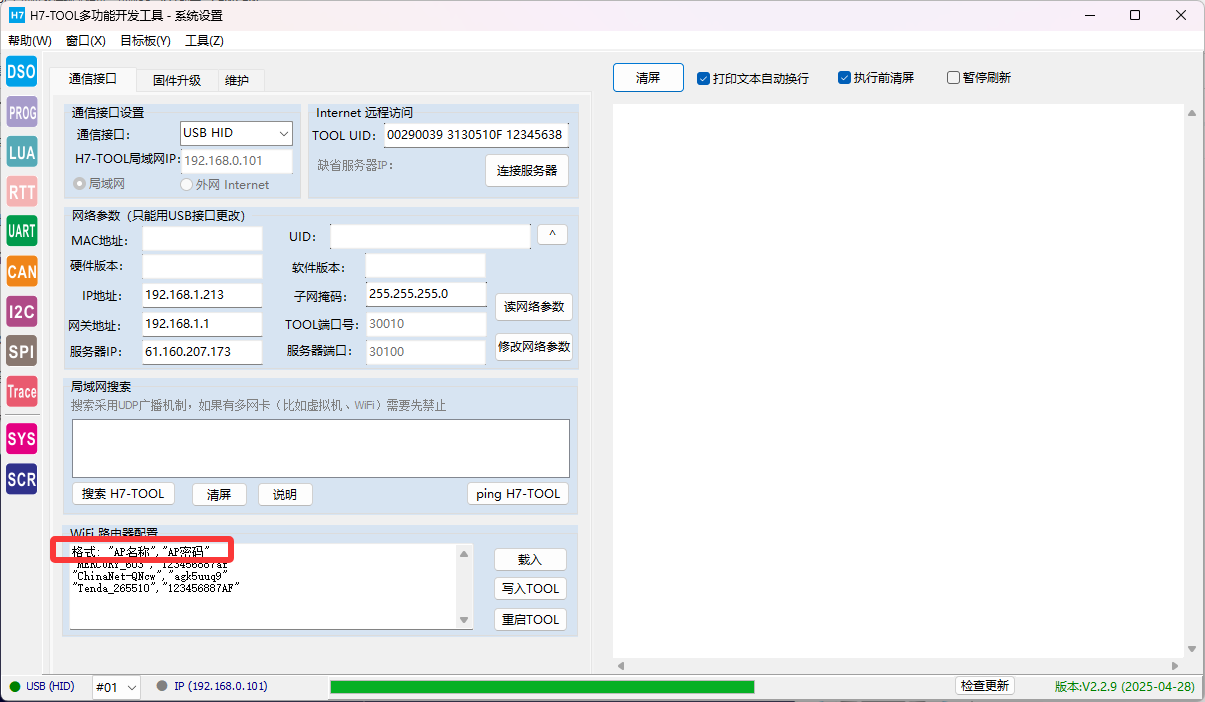

3、解析WiFi AP列表，支持去掉标题行

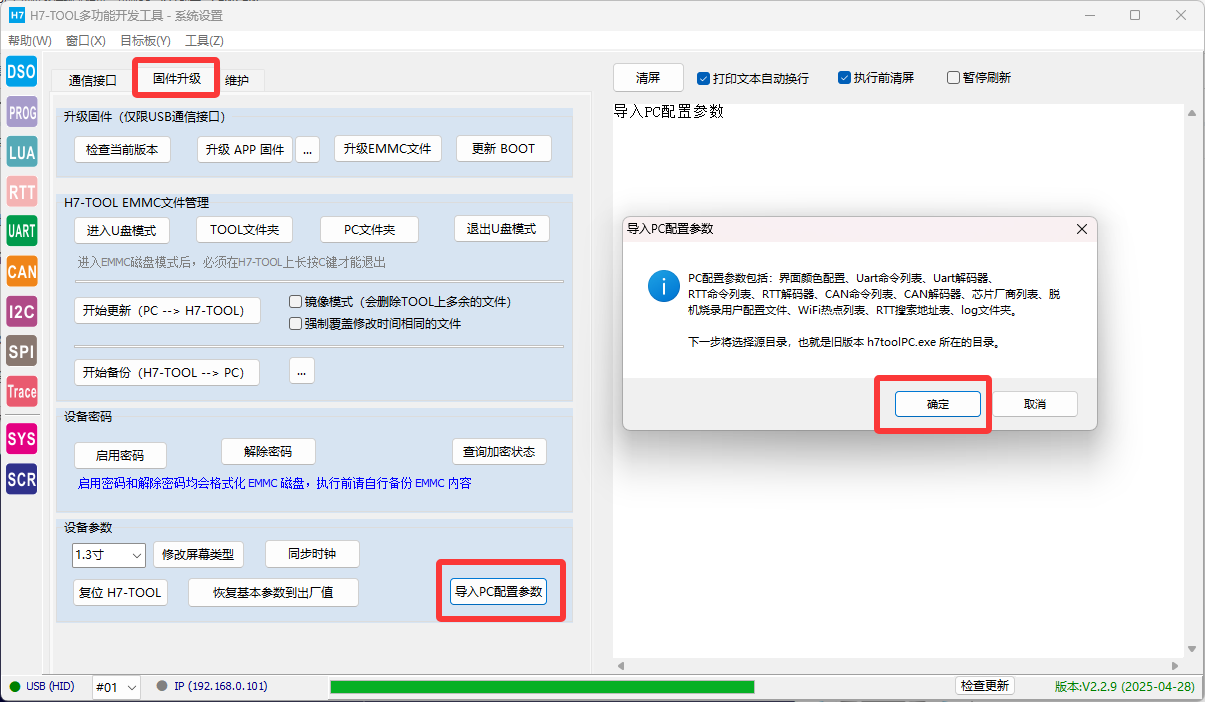

4、上位机软件配置参数导入功能，方便导入自己之前配置的界面效果和参数配置



2、H7-TOOL高速HID免驱串口桥接各种第3方串口软件，支持与TOOL所有其它功能一起使用

如果要使用这个功能，此贴桥接软件的安装和验证必看：https://www.armbbs.cn/forum.php?mod=viewthread&tid=128124

【应用场景】

使用各种第3方串口软件，都需要电脑端虚拟出COM口，然后串口软件连接这个COM才可以使用，采用的USB CDC通信方式，而且市面上很多都还要安装驱动才可以使用。

而H7-TOOL原生配套的是高速HID免驱串口，有了桥接功能，使用高速HID免驱就可以连接各种第3方串口软件，更重要的是可以和TOOL所有其他功能一起使用，而且可以方便的在局域网和外网使用第3方串口软件。

【原理框图】

原理比较简单，使用com0com软件可以虚拟出来两个COM口，比如我这里出来了com4和com5，然后我就可以让TOOL上位机和第3方串口软件访问这两个虚拟串口，这样就实现了TOOL上位机和第3方串口软件的桥接，从而可以方便的实现TOOL上位机和第3方串口的数据通信



【桥接使用方法】

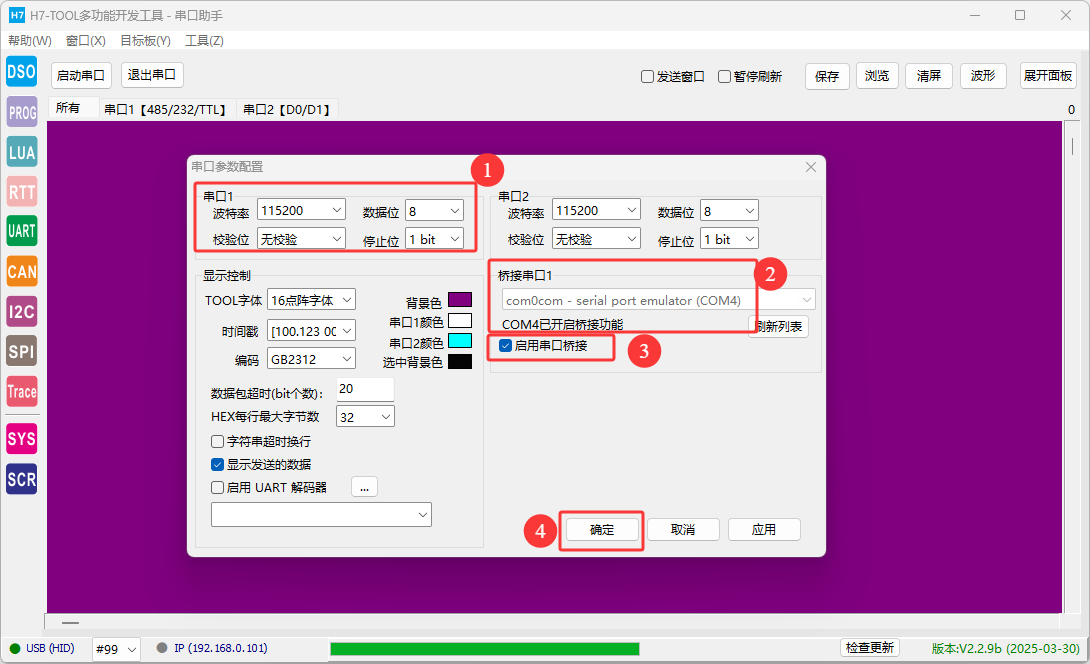

1、参数配置

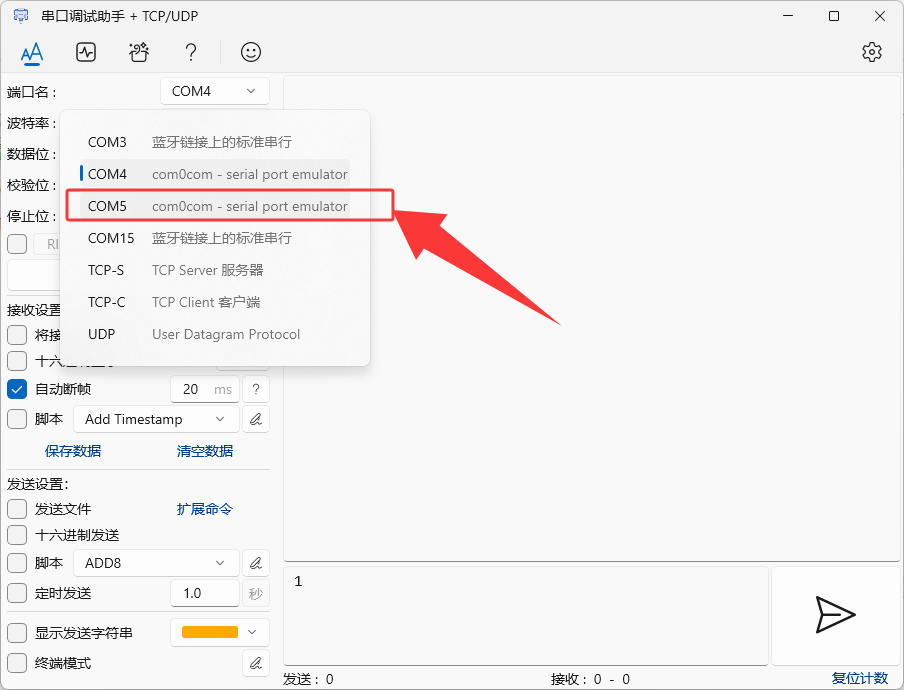

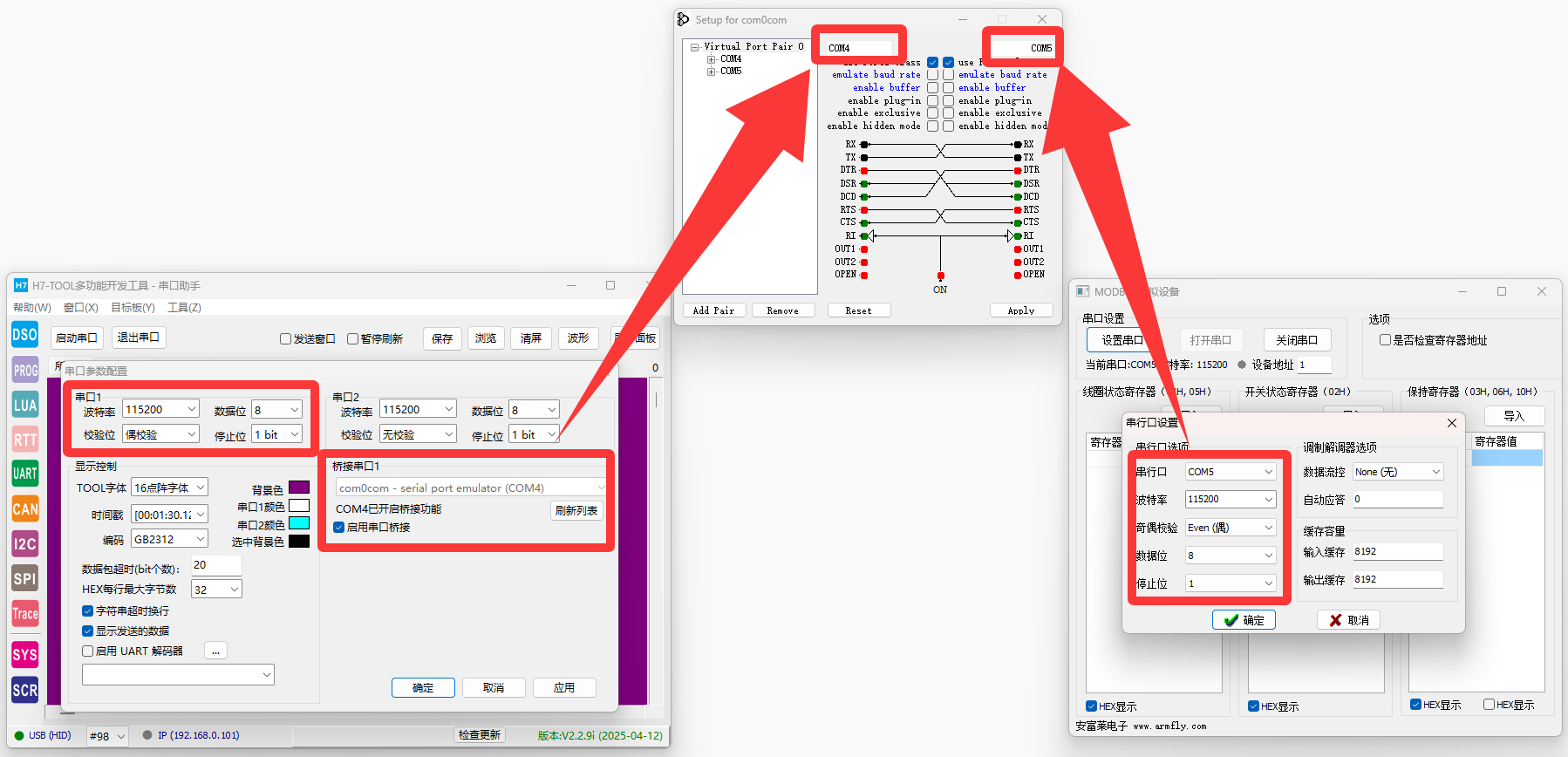

（1）接下来的桥接使用就比较简单了，我们这里虚拟出来了COM4和COM5，然后让TOOL上位机打开一个COM4，第3方串口软件打开一个COM5，或者反过来都可以。
（2）桥接功能是原始数据的转发，数据编码设置是由第3方串口软件决定
（3）波特率，数据位，停止位，校验位由TOOL上位机控制。推荐H7-TOOL和第3方串口软件配置一致即可，TOOL的其它选项不用管



2、上位机串口助手设置

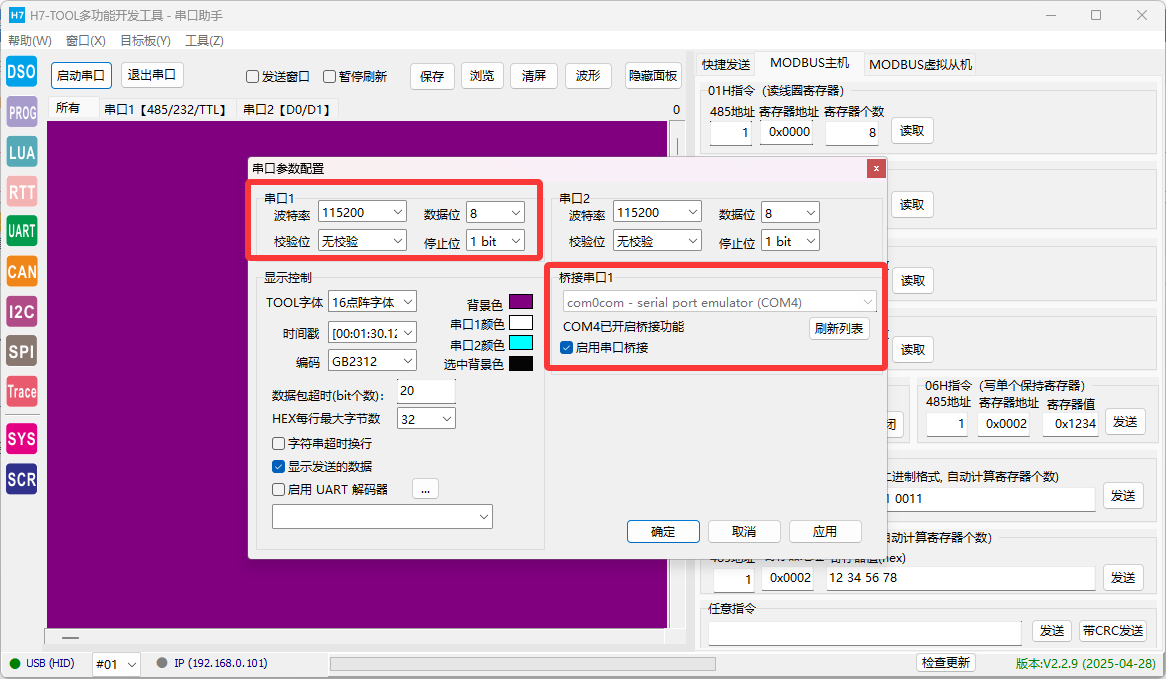

比如我们是115200波特率通信



3、第3方串口软件打开





4、剩下就可以使用测试了。

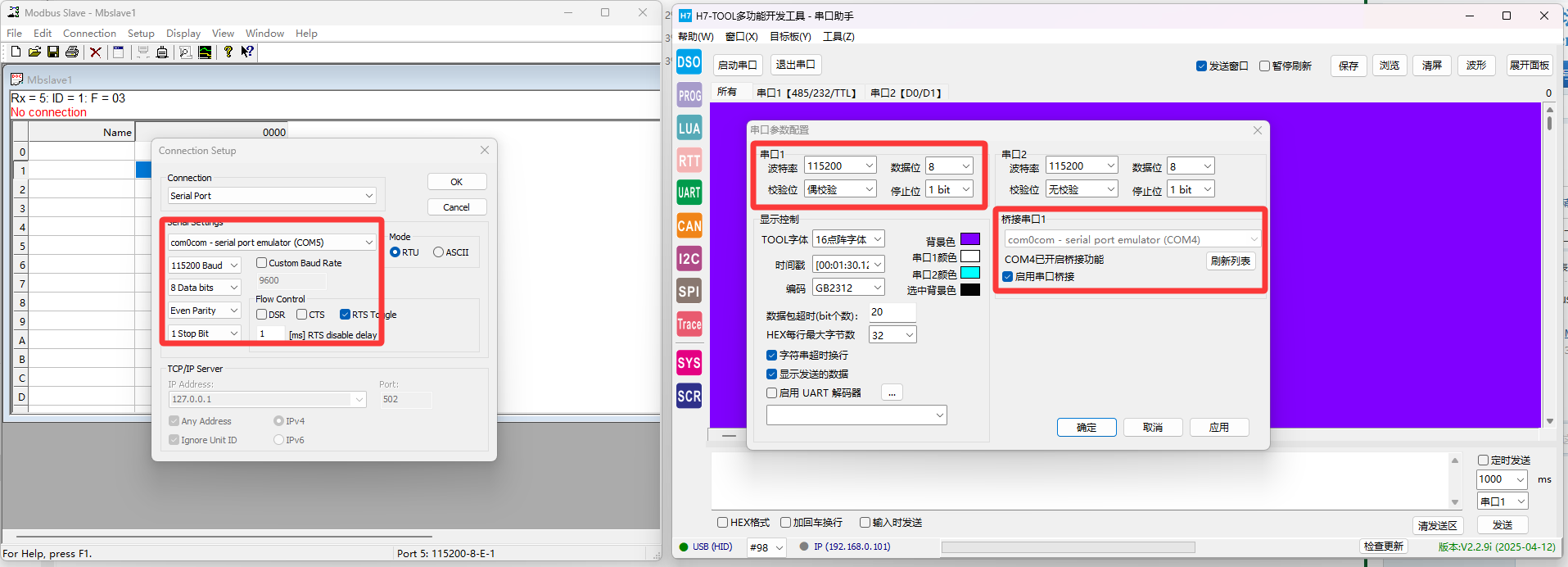

（1）使用SecureCRT测试效果：

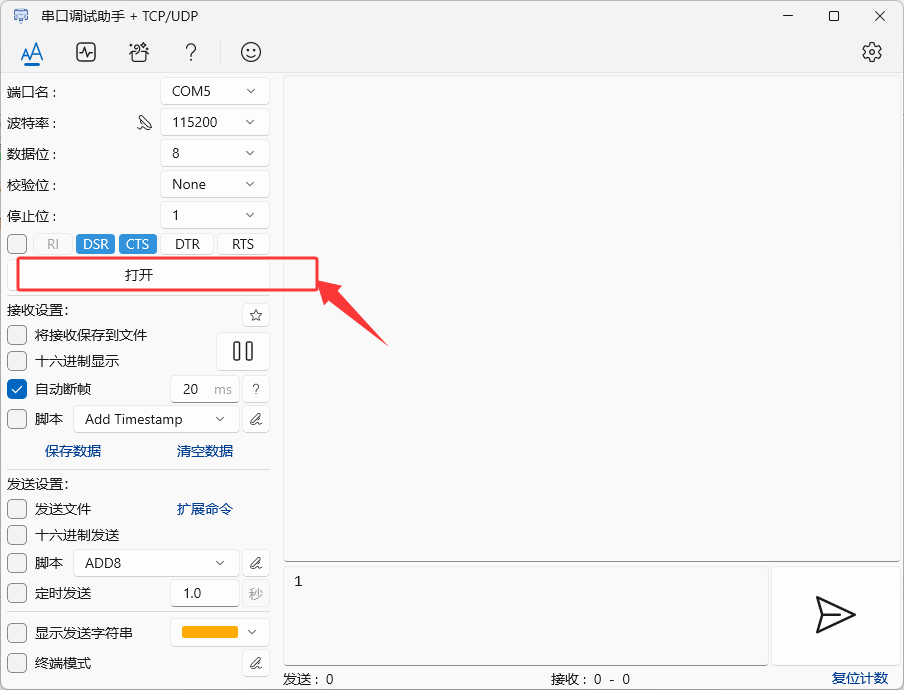

（2）使用Windows商店里面一个串口助手测试



（3）使用sscom测试：



（4）WiFi通信方式，使用第3方串口效果



（5）MDK使用DAPLINK调试状态和第3方串口助手同时使用效果



（6）H7-TOOL的高速HID免驱桥接串口功能用在STM32CubeProg串口程序下载也没问题



板子进入bootloader后，STM32CubeProg连接桥接出来的COM5，H7-TOOL连接的COM4, 通过com0com做的数据互通

连接成功：



下载程序进去并做读取校验，也成功




3、H7-TOOL的RTT Viewer助手新增低功耗唤醒，SWD接口插拔或Flash擦写结束后自动重连支持，电池版离线重连也支持

【问题由来】

之前多位网友提议支持自动重连，特别是在低功耗唤醒，SWD接口插拔或者内部Flash擦写结束后自动重连支持。其中低功耗唤醒和内部Flash擦写操作，不知道什么时候就结束了，手动重连非常不方便。

特此增加自动重连支持,  电池版离线重连也支持，TOOL显示屏端也可以展示RTT内容

【RTT功能简介】
1、支持离线版和上位机版RTT Viewer功能，支持GB2312和UTF-8编码，且支持记录保存。
2、上位机版RTT Viewer支持USB，以太网和WiFi三种方式，其中以太网和WiFi支持局域网和外网访问控制。
3、RTT Viewer支持波形展示和时间戳功能，支持科学计数法的数字，支持设置X坐标轴值。
4、RTT通道0汇总显示（支持字体前景色和背景色 ）
5、暂停数据接收和暂停刷屏功能。
6、保存通道0汇总数据（All Terminal ）。
7、Ctrl + 鼠标滚轮修改字体大小。
8、鼠标滚轮翻页。
9、GBK中文显示。
10、双缓冲绘图解决闪烁问题。
11、动态解析RTT数据格式创建索引，解决大数据量刷屏缓慢问题。
12、复位目标板。
13、子终端数据显示。
14 、UTF-8转换.
15、 滚动条翻页。
16、发送数据（交互功能）。
17、支持自定义范围搜索和速度配置功能。
18、RTT支持快捷控制面板
19、支持RTT波形

【自动重连】

注意：自动重连是建立在RTT CB控制块，UP BUFFER，DOWM BUFFER地址都没有变化，也就是程序没有被改变的基础上。

比如当前H7-TOOL为开发板独立供电，连接SWD调试接口，在上位机检索并启动上位机



现在拔掉调试接口线（包含供电电源），然后重新插入，可以看到，自动重新检索连接



如果使用的H7-TOOL PLUS电池板，手持显示屏离线自动重连，也是没问题的，同时还可以wifi方式，连接上位机



4、H7-TOOL的RTT Viewer功能再加强，支持MDK下载程序时断开RTT刷新，下载完毕自动重连

【问题由来】

仅有前面的自动重连还不够，网友建议如果RTT检索更新期间，如果MDK下载程序，可以自动断开RTT，MDK下载完毕，RTT可以自动重连。

【实现办法】

根据大家的建议，摸索实现了一个靠谱的方案，下面是RTT刷新期间，反复MDK下载效果展示，下载完毕都可以自动重连：



5、H7-TOOL串口助手新增超时接收时间自定义，最小可以设置到1个bit

如果要深入使用这个功能，此贴做的各种情况测试案例必看：https://www.armbbs.cn/forum.php?mod=viewthread&tid=128226

【新增配置项】

1、新增两个选项，方便配置，使用更灵活

2、超时bit参数范围 1 到 2^24 -1，为了方便配置，我们可以采用两种理解方式来设置
（1）从字符角度来设置
     比如波特率115200，1个bit的时间就是1/115200 = 8.68微秒，那么我们超时配置1个字符就是 = 8bit数据 + 1个停止位 + 1个起始位 = 10bit = 86.8微秒。所以这里配置数字10即可。

（2）从超时时间来设置
    比如波特率115200
    设置超时1秒，    配置115200;
    设置超时100ms，配置115200/10 = 11520;
    设置超时10ms， 配置115200/100  = 1152;
    设置超时1ms，  配置115200/1000  = 115;
    设置超时100us，配置115200/10000  = 11;
    设置超时10us，配置115200/10000  = 1;



【超时接收应用场景】

超时接收主要应用到两个场景

1、打印的字符串没有自带回车换行\r\n
2、使能时间戳的情况下，超时后插入时间戳，方便查看间隔时间，这个时间戳是us微秒精度的，由TOOL硬件提供。

【超时接收原理】

每接收完毕一个字符就重新做超时计数，如果设置的时间内没有没有收到新的字符，就认为超时。

1、如果使能了字符串超时换行，那么超时后将自动切换下一行展示内容。
2、如果使能了时间戳，那么超时后，下次要展示的字符将插入新的时间戳，这个时间戳是us微秒精度的，由TOOL硬件提供。

【实际操作效果】







6、H7-TOOL PLUS电池版低功耗模式beta版发布

【低功耗模式简介】

低功耗模式下续航时间相比当前可以增加一半。

之所以叫beta版，是因为在低功耗运行模式下，也要让大部分功能都可以正常运行，这个是这种低功耗模式实现麻烦的地方。处于低功耗模式下左上角会有个LP的Low Power低功耗图标。

低功耗模式会大幅降低CPU主频，并关闭电池供电情况下用不到外设，比如USB外设。还有一些外设的动态功耗管理，比如网口。当前测试，在大部分功能，低功耗模式都可以正常运行相应的功能。



【低功耗模式进入和退出方法】

低功耗模式仅用于PLUS版TOOL的电池供电方式，用于增加电池的续航时间

进入低功耗：

长按下键进入低功耗，进入后显示屏左上角会有个LP的字符标识

退出低功耗：
方法1 : 再次长按下键，也可以退出。
方法2：长按电池的电源键，关闭电池供电，下次上电不再进入。

【低功耗模式注意事项】

由于低功耗模式主要用于手持方式，所以关闭了USB外设，需要退出低功耗模式才可以使用USB连接。

【实测】

（1）推荐实际应用将LCD背光设置为100,  可以开机全程运行6个小时左右
（2）如果用不到WiFi，建议将WiFi关闭
（3）推出低功耗运行模式，续航时间9个小时左右

支持外置电源或USB为锂电池充电



7、H7-TOOL上位机软件继续精进，RTT助手，CAN/CANFD助手，串口助手支持独立悬浮出来，且实时收发和实时数记录

【前言】

根据大家的建议，上个月发布的2.28版本，已经支持了CAN, UART和RTT三合一模式，同时收发且实时记录数据，但没有将窗口悬浮出来。

本次升级，支持三个窗口都悬浮出来。从2.29版开始正式支持。

【使用方法】

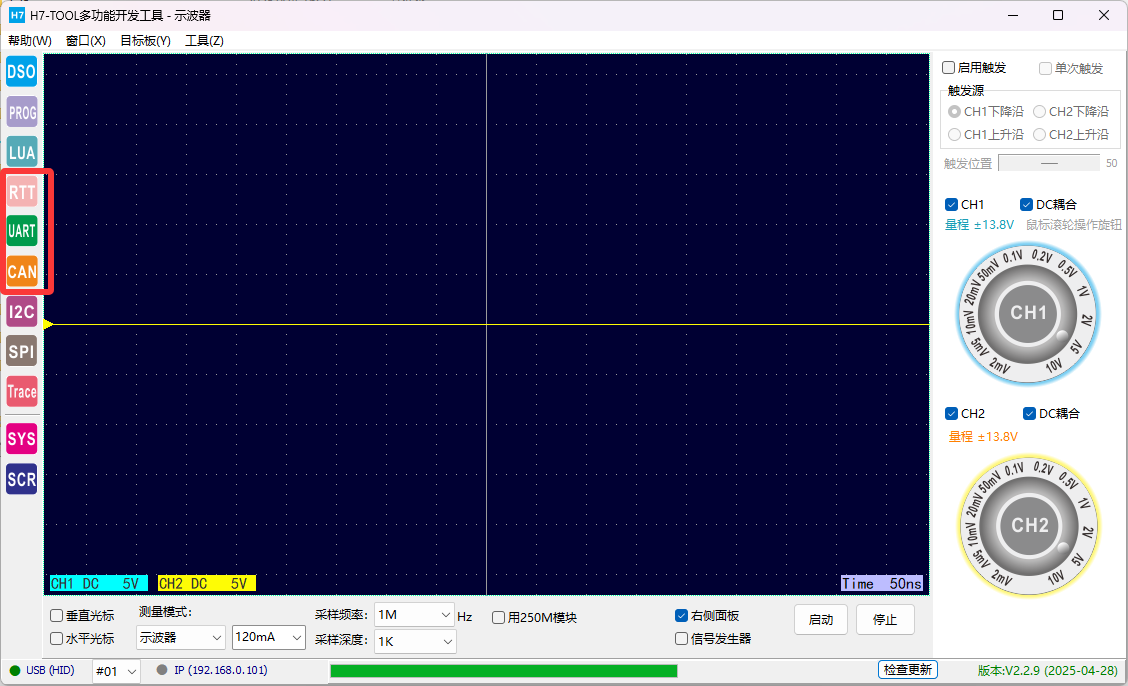

鼠标左击RTT助手，CAN/CANFD助手或者串口助手的图标是正常在TOOL上位机软件上展示

鼠标右击对应图标会悬浮出来，悬浮出来后，由用户自己管理独立窗口的位置，可以独立缩放显示区大小



【操作效果】



动态效果1：


动态效果2：


动态效果3：第3方串口，RTT和CAN一起使用

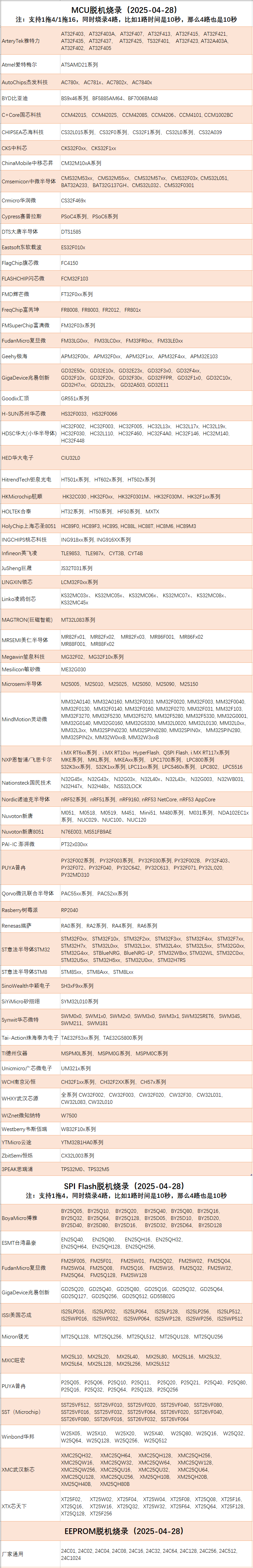

8、当前脱机烧录支持的器件列表

支持单路，1拖4，1拖16脱机烧录

eric2013

更新完毕。

Ajkxyh

新增LPC5460x系列(LPC54606、LPC54608)，支持unlock，，这里的支持unlock是什么功能？怎么使用？

312456990

每一次更新 都是干货满满! 实打实 的好功能

eric2013

Ajkxyh 发表于 2025-4-30 10:58
新增LPC5460x系列(LPC54606、LPC54608)，支持unlock，，这里的支持unlock是什么功能？怎么使用？

自动解除保护。

frazer1993

2.2.8开始的h7toolPC_release软件增加了40M？里面是添加了什么模块吗？

frazer1993

2.2.8开始的h7toolPC_release软件增加了40M？里面是添加了什么模块吗？

frazer1993

2.2.8开始的h7toolPC_release软件增加了40M？里面是添加了什么模块吗？

eric2013

frazer1993 发表于 2025-5-1 10:39
2.2.8开始的h7toolPC_release软件增加了40M？里面是添加了什么模块吗？

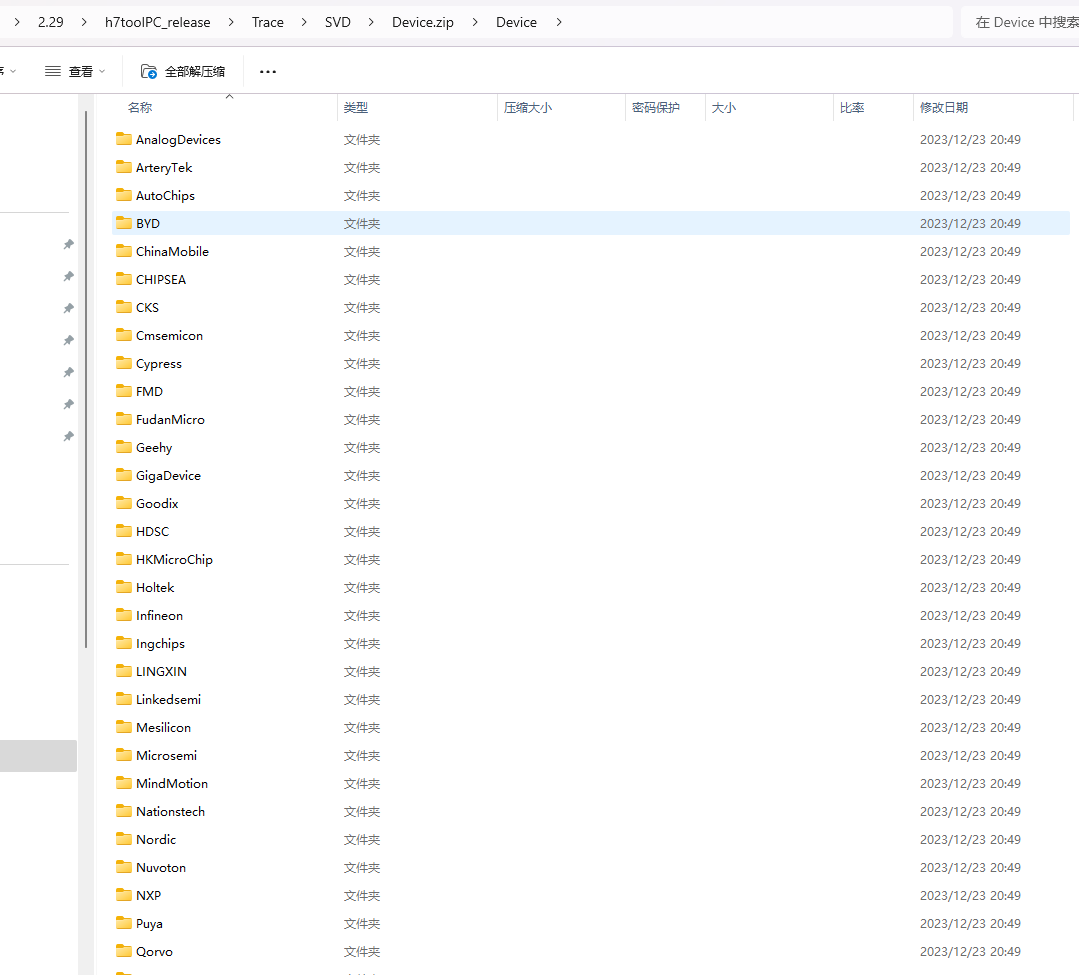

各个厂家的SVD文件


H7-TOOL的CMSIS-SVD文件解析操作说明V1.1，直接读取各个IC厂家提供的SVD文件，像MDK,IAR在线调试实时检测外设(2025-02-20)
https://www.armbbs.cn/forum.php?mod=viewthread&tid=120296

Versenkt

使用串口桥接的时候发现个问题，把一个linux开发板串口桥接给putty，命令行的输入回显每个字符前面有个乱码，请问可能是哪的问题

eric2013

Versenkt 发表于 2025-5-1 18:37
使用串口桥接的时候发现个问题，把一个linux开发板串口桥接给putty，命令行的输入回显每个字符前面有个乱码 ...

帮你测试了下，没问题，简单用我们开发板做了个回显测试。

1、板子配置115200, 8bit数据，1bit停止位，无校验
2、TOOL配置：

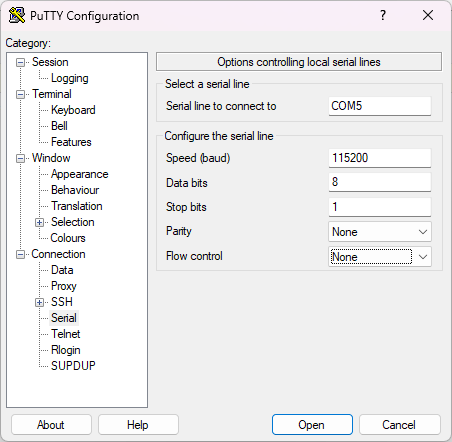

3、putty配置：

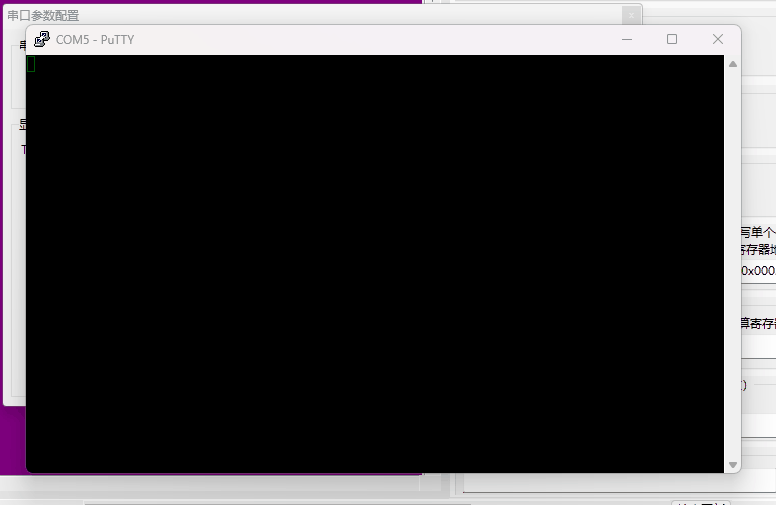

动态效果：

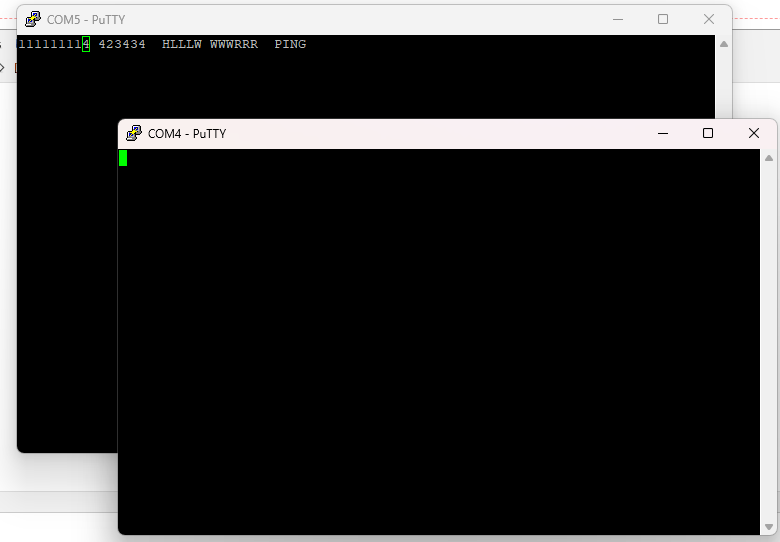

1、针对你的问题，先测试下桥接功能，将两个Putty软件对发下，看看正常不

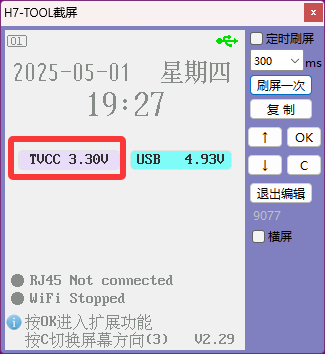

2、然后，注意使用的TTL串口，485还是232, 如果是TTL串口，这个串口电平是由微型数控电源决定的，这个电平要和你板子的电平一致。
