SC02F—2按键带自校正功能的容性触摸感应器—
目录 一 概览 二 芯片功能 三 应用案例 四 详细参数
概 览
01概述<<<<
SC02F 是带自校正的容性触摸感应器，可以检测 2 个感应盘是否被触摸。它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。这种电容感应的开关可以应用在很多电子产品上，提高产品的附加值。 02特性<<<< 2 个完全独立的触摸感应按键 保持自动校正，无需外部干预 按键输出经过完全消抖处理 并行一对一输出 所有按键共用一个灵敏度电容 感应线长度不同不会导致灵敏度不同 2.0V ~ 5.5V 工作电压 符合 RoHS 指令的环保 SOP8 封装
03封装<<<<

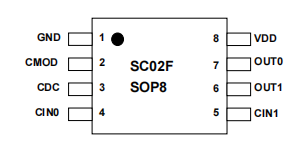

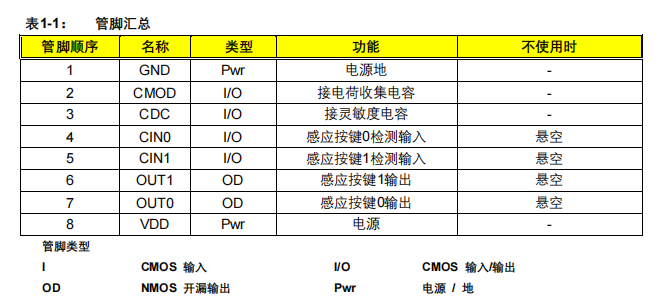

SC02F封装简图 04管脚<<<<

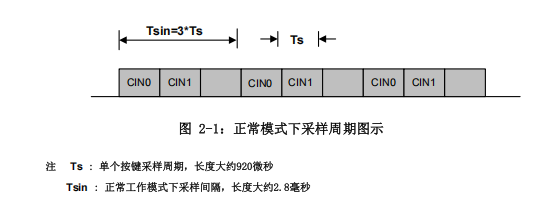

芯片功能 01初始化时间<<<< 上电复位后，芯片需要200ms进行初始化，计算感应管脚的环境电容，然后才能正常工作。 02灵敏度设置<<<< 灵敏度由CDC端口接的电容值决定。数值越小，灵敏度越高。电容范围是最小5pf，最大100pf。数值越小，灵敏度越高。为了保证灵敏度的一致性，CDC电容要求使用10%或以上的精度的涤纶电容、NPO材质电容或者COG材质电容为最佳。务必在PCB布局时，将CDC电容尽量贴近IC放置。 03自校正<<<< 根据外部环境温度和湿度等的漂移，按键电容基准参考值也会发生漂移，芯片会自动调整校正每个按键的电容基准参考值，以适应当前环境的变化。 当检测到按键后，芯片会立即停止校正一段时间，这段时间大约100秒。停止校正时间一到，芯片会继续自校正，如果当前按键还是持续有效，按键信息会被当做环境的漂移立即被更新，也就是说检测按键有效的时间不会超过100秒。 04 触摸反应时间<<<< 每个通道大约每隔2.8ms采样一次。经过按键消抖处理以后，检测到按键按下的反应时间大概是18ms，检测按键离开的反应时间大概是12ms。所以检测按键的最快频率大概是每秒20次以上。 05输出逻辑<<<< 触摸输出有两种状态：弱高或强低。有触摸时，输出强低，无触摸时，输出弱高。 06采样周期<<<<

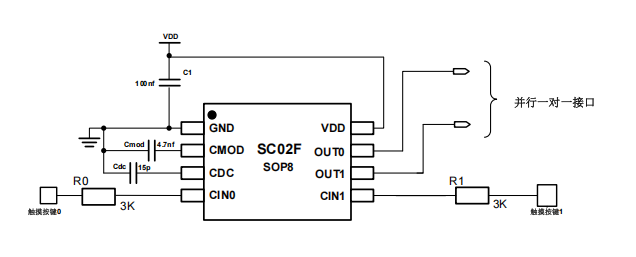

应用案例 01应用电路<<<<
SC02F应用电路
02重要指标<<<< SC02F 按工业级设计，有超强稳定性及抗干扰能力，支持动态CS 10V，EFT 4KF，ESD接触式8KV，空间15KV。
03应用场景<<<< 替代机械开关 家庭应用（电视、显示器、键盘） 玩具和互动游戏的人机接口 门禁按键 灯控开关 密封键盘面板 [color=rgba(62, 62, 62, 0.82)]<iframe src="//player.bilibili.com/player.html?isOutside=true&aid=114509096161969&bvid=BV1mBE6zWEqw&cid=29964962899&p=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true"></iframe>

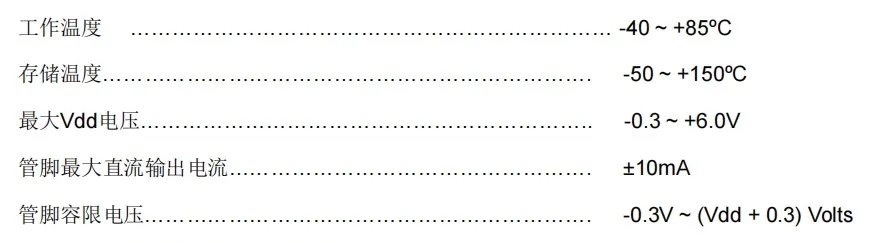

详细参数 01额定值<<<<
注: 超出上述值可能导致芯片永久损坏

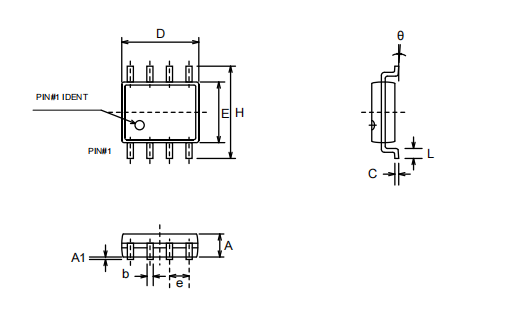

02电气特性<<<< 03封装尺寸<<<<
SC02F封装实例图
欢迎联系我们定制专属解决方案！
|
