本期主要2-D图形库的基本绘图方法，整体来说比较的简单，但很适合初学的兄弟看。这些图形库是
基于快速高效的算法。当前，只有GUI_DrawArc()函数需要浮点计算，这些函数用PC端的emWin模拟器
联系就行，不需要在开发板上面做，太麻烦。
基本绘制例程可以在显示器中的任意位置绘制单个点、水平线和垂直线以及图形。所有可用的绘制模
式均能使用。由于大多数应用程序会频繁调用这些例程，因此对它们的速度尽可能进行了优化。例如，水
平线和垂直线函数不需要使用单点例程。
本期分为四个小节：
13. 1 画笔大小
13. 2 基本绘制例程
13. 3 Alpha混合
13. 4 实验总结
13. 1 画笔大小
GUI_GetPenSize() 返回当前的画笔大小 （像素）。
GUI_SetPenSize() 设置画笔大小 （像素）。
画笔大小决定以下矢量绘制操作的厚度：
• GUI_DrawPoint()
• GUI_DrawLine()
• GUI_DrawLineRel()
• GUI_DrawLineTo()
• GUI_DrawPolyLine()
• GUI_DrawPolygon()
• GUI_DrawEllipse()
• GUI_DrawArc()
这里要切记画笔大小只支持上面的几个2D绘图函数，有些是不支持的，下面以GUI_DrawLine()举一个例子，
这个例子直接复制到emWin工程下面就可以跑的，主要是画三条不同粗细的直线。
#include "GUI.h"
void MainTask(void) {
GUI_Init();
GUI_SetBkColor(GUI_BLACK); /* 设置背景颜色 */
GUI_Clear(); /* 这里只要清屏了，上面设置背景颜色才能起到作用 */
GUI_CURSOR_Show(); /* 显示游标 */
GUI_SetColor(GUI_RED); /* 设置画笔颜色 */
GUI_SetPenSize(1); /* 设置画笔大小 */
GUI_DrawLine(0, /* X起始位置 */
10, /* Y起始位置 */
200, /* X结束位置 */
10); /* Y结束位置 */
GUI_SetPenSize(4);
GUI_DrawLine(0, 100, 200, 100);
GUI_SetPenSize(8);
GUI_DrawLine(0, 200, 200, 200);
while(1)
{
GUI_Delay(100);
}
}
显示效果如下
13. 2 基本绘制例程

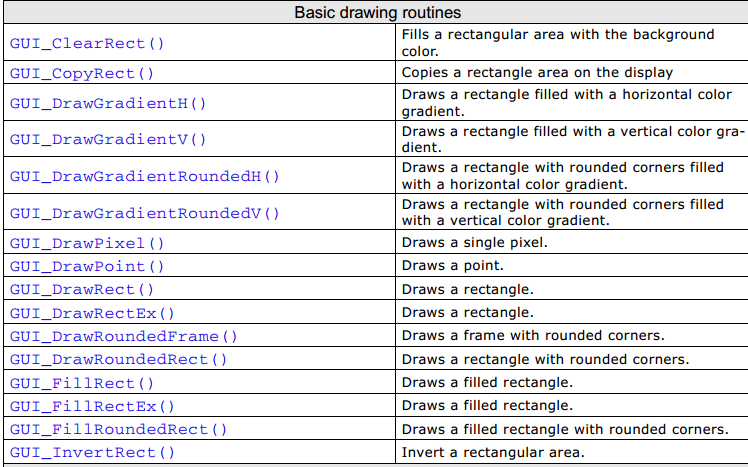

emWin支持的2D基本绘图函数有如下的几个，我这里就不跟大家一一举例了，举几个典型的
函数用法。
下面这个例程主要用到以下几个函数
GUI_DrawGradientRoundedH() 绘制用水平颜色梯度填充的圆角矩形。
GUI_DrawRectEx() 在当前窗口中的指定位置绘制矩形。
GUI_DrawRoundedFrame() 在当前窗口中的指定位置绘制指定宽度的圆角框。
GUI_FillRoundedRect() 在当前窗口中的指定位置绘制填充的圆角矩形。

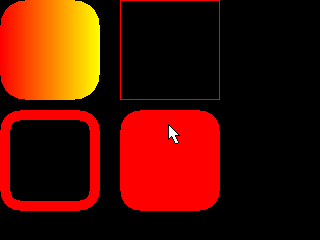

程序和演示效果分别如下：
#include "GUI.h"
void MainTask(void)
{
GUI_RECT Rect = { 120, /* Upper left X-position. */
0, /* Upper left Y-position. */
219, /* Lower right X-position. */
99};/* Lower right Y-position. */
GUI_Init();
GUI_SetBkColor(GUI_BLACK); /* 设置背景颜色 */
GUI_Clear(); /* 这里只要清屏了，上面设置背景颜色才能起到作用 */
GUI_CURSOR_Show(); /* 显示游标 */
GUI_SetColor(GUI_RED);
GUI_DrawGradientRoundedH(0, 0, 99, 99, 25, 0x0000FF, 0x00FFFF);
GUI_DrawRectEx(&Rect);
GUI_DrawRoundedFrame(0, 110, 99, 210, 20, 10);
GUI_FillRoundedRect( 120, 110, 219, 210, 20);
while(1)
{
GUI_Delay(100);
}
}
13. 3 Alpha混合
Alpha混合是个好东西，有了这个绘制出来的界面才能更加的华丽，下面详细的介绍一下。
Alpha混合是一种合并前景图像与背景来创建半透明效果的方法。Alpha值决定可见的像
素数以及背景透露的像素数。
颜色信息
emWin内部适用于32位的颜色信息：
• 0-7位：红色
• 8-15位：绿色
• 16-23位：蓝色
• 24-31位：Alpha信息
Alpha值为0表示不透明，值为255表示完全透明。
工作原理
Alpha混合完全自动执行。唯一需要做的就是使用GUI_EnableAlpha()启用Alpha混合。
在此，8位以上的颜色信息将作为Alpha值管理。下面举一个例子
#include "GUI.h"
void MainTask(void)
{
GUI_Init();
GUI_EnableAlpha(1); /* 启用或禁用自动Alpha混合 */
GUI_SetBkColor(GUI_WHITE); /* 设置背景颜色 */
GUI_Clear(); /* 这里只要清屏了，上面设置背景颜色才能起到作用 */
GUI_SetColor(GUI_BLACK); /* 设置字体显示颜色 */
GUI_DispStringHCenterAt("Alphablending", 45, 41);
/* 显示带alpha效果的填充矩形 */
GUI_SetColor((0x40uL << 24) | GUI_RED);
GUI_FillRect(0, 0, 49, 49);
GUI_SetColor((0x80uL << 24) | GUI_GREEN);
GUI_FillRect(20, 20, 69, 69);
GUI_SetColor((0xC0uL << 24) | GUI_BLUE);
GUI_FillRect(40, 40, 89, 89);
while(1)
{
GUI_Delay(100);
}
}

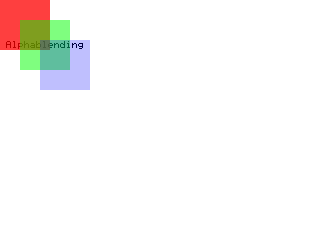

显示效果如下
说一下这个函数GUI_SetAlpha()，这个函数基本处于弃用的状态，主要以上面说的那个函数为主。
该函数设置用于所有后续绘制操作的Alpha值。参数Alpha值为0表示不透明（禁用Alpha混合），
值为255表示完全透明 （不可见）。
请注意，软件Alpha混合会增加CPU负荷。此外，强烈建议在绘制操作完成后，将Alpha值设回
默认值。下面针对这个函数举一个例子。
GUI_CONST_STORAGE GUI_BITMAP bmarmfly =
{
198, // xSize
80, // ySize
792, // BytesPerLine
32, // BitsPerPixel
(unsigned char *)_acarmfly, // Pointer to picture data
NULL, // Pointer to palette
GUI_DRAW_BMP8888
};
void MainTask(void)
{
int i;
GUI_Init();
/* 绘制蓝色填充的圆圈 */
GUI_SetColor(GUI_BLUE);
GUI_FillCircle(100, 50, 49);
/* 绘制一个圆体 */
GUI_SetColor(GUI_YELLOW);
for (i = 0; i < 100; i++)
{
U8 Alpha;
Alpha = (i * 255 / 100);
GUI_SetAlpha(Alpha);
GUI_DrawHLine(i, /* Y位置 */
100 - i, /* X起始位置 */
100 + i); /* X结束位置 */
}
GUI_SetAlpha(0x80);
GUI_DrawBitmap(&bmarmfly, 30, 30);
GUI_SetColor(GUI_MAGENTA);
GUI_SetFont(&GUI_Font24B_ASCII);
GUI_SetTextMode(GUI_TM_TRANS);
GUI_DispStringHCenterAt("Alphablending", 100, 3);
GUI_SetAlpha(0); /* Set back to default (opaque) */
while(1)
{
GUI_Delay(100);
}
}

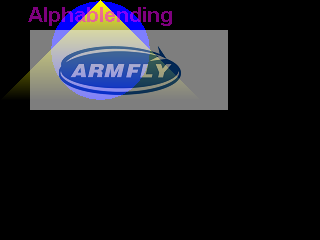

显示效果如下:
由于这个例子用到了图片数据，数据还挺多，这里就不贴出了，提供一个文件。
GUIDEMO_Start.zip
(11 KB, 下载次数: 300)
关于alpha函数还有如下两个函数
GUI_SetUserAlpha() 设置其他值以用于计算要使用的实际Alpha值。
GUI_RestoreUserAlpha() 恢复用户Alpha混合之前的状态。保存在所指向的结构中。
看函数说明不好看懂，下面也举一个例子
#include "GUI.h"
void MainTask(void)
{
GUI_ALPHA_STATE AlphaState;
GUI_Init();
GUI_EnableAlpha(1);
GUI_SetBkColor(GUI_WHITE);
GUI_Clear();
GUI_SetColor(GUI_BLACK);
GUI_DispStringHCenterAt("Alphablending", 45, 41);
GUI_SetUserAlpha(&AlphaState, 0xC0);
GUI_SetColor(GUI_RED);
GUI_FillRect(0, 0, 49, 49);
GUI_SetColor(GUI_GREEN);
GUI_FillRect(20, 20, 69, 69);
GUI_SetColor(GUI_BLUE);
GUI_FillRect(40, 40, 89, 89);
GUI_RestoreUserAlpha(&AlphaState);
while(1)
{
GUI_Delay(100);
}
}
显示效果如下：
