本期主要2-D图形库的图形绘制，包括绘制多边形，绘制圆，绘制椭圆，绘制弧线，绘制线图，绘制饼图。
本期的例子不用在开发板上面做调试，直接用emWin5.22的模拟器就可以的，模拟器的下载地址和使用方法
分别如下：
第三期：uCGUIBulder4.0和GUIBulder5.20的使用方法
http://www.armbbs.cn/forum.php?mod=viewthread&tid=1547
学习emWin前的准备工作----初学者必看
http://www.armbbs.cn/forum.php?mod=viewthread&tid=1542
本期不需要讲原理方面的东西，大家熟练的使用即可。
本期分为四个小节：
15. 1 绘制多边形
15. 2 绘制圆
15. 3 绘制椭圆
15. 4 绘制弧线
15. 5 绘制线图
15. 6 绘制饼图
15. 1 绘制多边形

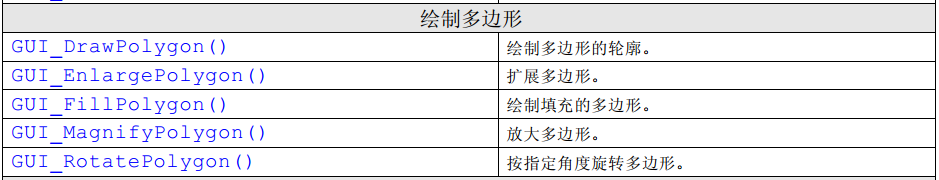

多边形的绘制主要有以下几个函数。
15.1.1 第一个例子
1. GUI_DrawPolygon()：
在当前窗口中绘制按点列表定义的多边形的轮廓，通过将终点连接到起点，
绘制的多边形将自动闭合。
2. GUI_EnlargePolygon()：
按指定的长度 （像素）全方位扩展多边形，确保点的目标数组等于或大于源数组。
3. GUI_FillPolygon()
在当前窗口中绘制按点列表定义的填充的多边形，通过将终点连接到起点，绘制
的多边形将自动闭合。终点无需接触到多边形的轮廓。通过为多边形的各个y位
置绘制一条或多条水平直线，可对多边形进行渲染。默认情况下，为一个y位置
绘制水平直线使用的最大点数量为12（意味着每个y位置需要6条直线）。如果
需要增加此值，可使用宏GUI_FP_MAXCOUNT设置最大点数量。
#include "GUI.h"
/* 图形的原始坐标点 */
const GUI_POINT aPoints[] = {
{ 40, 20},
{ 0, 20},
{ 20, 0}
};
/* 用于存储放大后的坐标点 */
GUI_POINT aEnlargedPoints[GUI_COUNTOF(aPoints)];
void Sample(void) {
int i;
GUI_Clear();
/* 设置绘图模式 */
GUI_SetDrawMode(GUI_DM_XOR);
/* 绘制多边形 */
GUI_FillPolygon(aPoints, /* 指向要显示和填充的多边形 */
GUI_COUNTOF(aPoints), /* 点列表中指定的点数量 */
140, /* 原点的X位置 */
110); /* 原点的Y位置 */
for (i = 1; i < 10; i++) {
GUI_EnlargePolygon(aEnlargedPoints, /* 指向目标多边形 */
aPoints, /* 指向源多边形 */
GUI_COUNTOF(aPoints), /* 点列表中指定的点数量 */
i * 5); /* 扩展多边形的长度 （像素） */
/* 绘制放大后的多边形 */
GUI_FillPolygon(aEnlargedPoints, GUI_COUNTOF(aPoints), 140, 110);
}
}
void MainTask(void)
{
GUI_Init();
Sample();
while(1)
{
GUI_Delay(100);
}
}

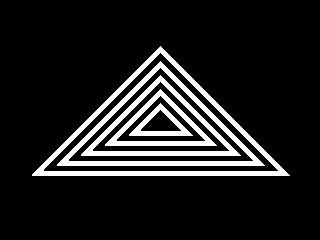

实验效果如下：
15.1.2 第二个例子
1. GUI_MagnifyPolygon()
按指定系数放大多边形。确保点的目标数组等于或大于源数组。请注意扩展和放大多边形之间
的区别。调用函数GUI_EnlargePolygon()（参数Len= 1）将使多边形的所有边扩展1像素，而
调用GUI_MagnifyPolygon()（参数Mag= 1）则没有效果。
#include "GUI.h"
const GUI_POINT aPoints[] = {
{ 0, 20},
{ 40, 20},
{ 20, 0}
};
GUI_POINT aMagnifiedPoints[GUI_COUNTOF(aPoints)];
void Sample(void) {
int Mag, y = 0, Count = 4;
GUI_Clear();
GUI_SetColor(GUI_GREEN);
for (Mag = 1; Mag <= 4; Mag *= 2, Count /= 2) {
int i, x = 0;
GUI_MagnifyPolygon(aMagnifiedPoints, aPoints, GUI_COUNTOF(aPoints), Mag);
for (i = Count; i > 0; i--, x += 40 * Mag) {
GUI_FillPolygon(aMagnifiedPoints, GUI_COUNTOF(aPoints), x, y);
}
y += 20 * Mag;
}
}
void MainTask(void)
{
GUI_Init();
Sample();
while(1)
{
GUI_Delay(100);
}
}

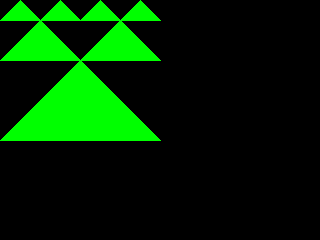

实验效果如下：
15.1.3 第三个例子

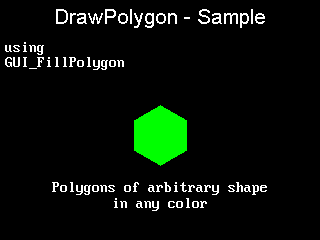

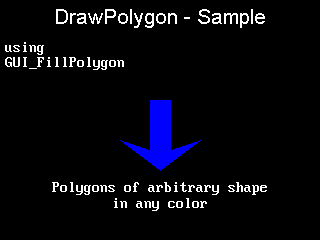

程序可以在这里下载，里面有相应的注释，我这里只贴一下实验效果
http://www.armbbs.cn/forum.php?m ... 720&fpage=2
15. 2 绘制圆
GUI_DrawCircle()
在当前窗口中的指定位置绘制指定尺寸的圆的轮廓。
此例程无法处理大于180的半径，因为它使用整数计算，否则将导致溢出。不过，对于大多数
嵌入式应用程序而言，这不是问题，因为直径为360的圆比显示器还要大。
#include "GUI.h"
void ShowCircles(void) {
int i;
for (i=10; i<50; i += 3)
GUI_DrawCircle(120, 60, i);
}
void MainTask(void)
{
GUI_Init();
ShowCircles();
while(1)
{
GUI_Delay(100);
}
}
实验效果如下：
15. 3 绘制椭圆
1. GUI_DrawEllipse()
在当前窗口中的指定位置绘制指定尺寸的椭圆的轮廓。
此例程无法处理大于180的rx/ry参数，因为它使用整数计算，否则将导致溢出。
2. GUI_FillEllipse()
在当前窗口中的指定位置绘制指定尺寸的填充的椭圆。
此例程无法处理大于180的rx/ry参数。
#include "GUI.h"
void MainTask(void) {
GUI_Init(); // Demo ellipses
GUI_SetColor(0xff);
GUI_FillEllipse(100, 180, 50, 70);
GUI_SetColor(0x0);
GUI_DrawEllipse(100, 180, 50, 70);
GUI_SetColor(0x000000);
GUI_FillEllipse(100, 180, 10, 50);
while(1)
{
GUI_Delay(100);
}
}
实验效果如下：
15. 4 绘制弧线
1. GUI_DrawArc()
在当前窗口中的指定位置绘制指定尺寸的弧线。弧线是圆轮廓的一部分。
当前未使用ry参数，而使用rx参数代替。
GUI_DrawArc()使用浮点库。它无法处理大于180的rx/ry参数，因为它使用整数计算，否则将导致溢出。
#include "GUI.h"
#include "math.h"
void DrawArcScale(void) {
int x0 = 160;
int y0 = 180;
int i;
char ac[4];
GUI_SetBkColor(GUI_WHITE);
GUI_Clear();
GUI_SetPenSize( 5 );
GUI_SetTextMode(GUI_TM_TRANS);
GUI_SetFont(&GUI_FontComic18B_ASCII);
GUI_SetColor(GUI_BLACK);
GUI_DrawArc( x0,y0,150, 150,-30, 210 );
GUI_Delay(1000);
for (i=0; i<= 23; i++) {
float a = (-30+i*10)*3.1415926/180;
int x = -141*cos(a)+x0;
int y = -141*sin(a)+y0;
if (i%2 == 0)
GUI_SetPenSize( 5 );
else
GUI_SetPenSize( 4 );
GUI_DrawPoint(x,y);
if (i%2 == 0) {
x = -123*cos(a)+x0;
y = -130*sin(a)+y0;
sprintf(ac, "%d", 10*i);
GUI_SetTextAlign(GUI_TA_VCENTER);
GUI_DispStringHCenterAt(ac,x,y);
}
}
}
void MainTask(void)
{
GUI_Init();
DrawArcScale();
while(1)
{
GUI_Delay(100);
}
}
实验效果如下：
15. 5 绘制线图
这个比较有代表意义，后面会单独的开一期专门的将这个函数，现在只是提供一个基本的例子。
1. GUI_DrawGraph()
该函数首先设置到使用x0、y0和给定数组的第一个Y值所指定位置的直线光标。然后，将开始绘制到x0 + 1、
y0 + *(paY + 1)、x0 + 2、y0 + *(paY + 2)等位置的线。
#include "GUI.h"
#include <stdlib.h>
I16 aY[100];
void MainTask(void)
{
int i;
GUI_Init();
for (i = 0; i < GUI_COUNTOF(aY); i++) {
aY = rand() % 50;
}
GUI_DrawGraph(aY, GUI_COUNTOF(aY), 0, 0);
while(1)
{
GUI_Delay(100);
}
}

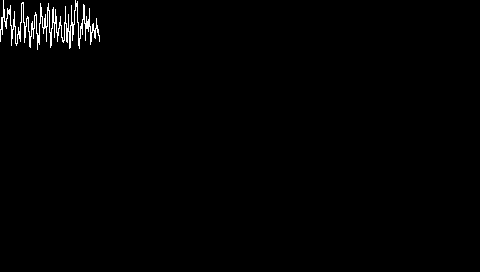

实验效果如下：
15. 6 绘制饼图
1. GUI_DrawPie()
绘制圆形扇区。
#include "GUI.h"
int i, a0, a1;
const unsigned aValues[] = { 100, 135, 190, 240, 340, 360};
const GUI_COLOR aColors[] = { GUI_BLUE, GUI_GREEN, GUI_RED,
GUI_CYAN, GUI_MAGENTA, GUI_YELLOW };
void MainTask(void)
{
GUI_Init();
for (i = 0; i < GUI_COUNTOF(aValues); i++) {
a0 = (i == 0) ?0 :aValues[i - 1];
a1 = aValues;
GUI_SetColor(aColors);
GUI_DrawPie(100, 100, 50, a0, a1, 0);
}
while(1)
{
GUI_Delay(100);
}
}

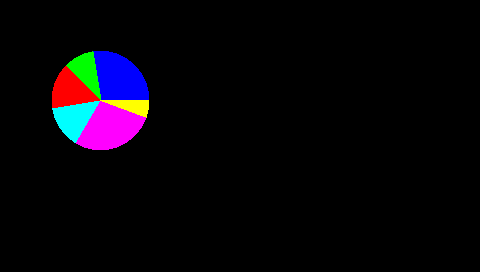

实验效果如下：
|
|
