LED-030-3数码管计数牌_产品规格书（V1.0 2013-01-08）.pdf
(457 KB, 下载次数: 217)
LED-030-3数码管计数牌_尺寸图.pdf
(22 KB, 下载次数: 127)
LED-030-3数码管计数牌_接线图.pdf
(28 KB, 下载次数: 168)
产品功能（标准程序）：

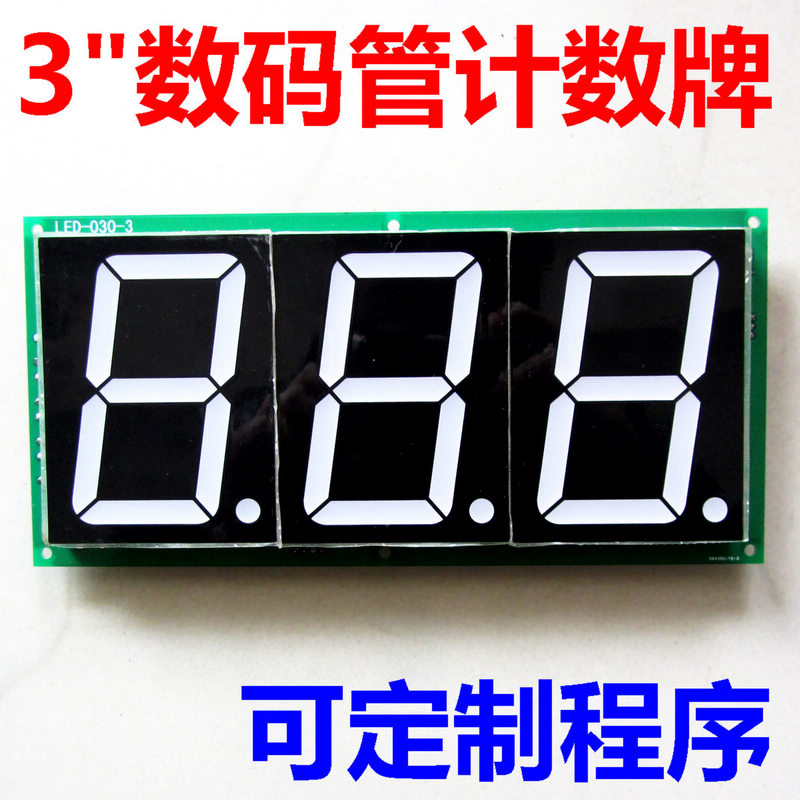

LED-030-3数码管计数牌主要由三个3英寸的红色高亮LED数码管、电源电路和单片机组成。 该产品由直流电源供电（DC15V – 36V），具有三路开关量输入，可以连接机械式微动开关或者电子式集电极开路的电子开关。 输出为3位LED数码管，数码管可以显示的数值范围为000 – 999。 上电后，计数值为0，数码管显示0。 KEY_INC开关用于计数值递增，开关闭合一次计数值加1。加到999再加1时归0。 KEY_DEC开关用于计数值递减，开关闭合一次计数值减1。最小减到0。
KEY_CLR开关用于计数值请清零，开关闭合一次计数值变为0
可以定制程序，定制费用200元（付一次即可）
产品特点：
1、内置高效率DC-DC开关电源电路，输入电压范围宽。
2、LED亮度可以由电位器调节。
3、可以长时间工作，整板温升小。
4、计数端口具有过压保护功能（可承受正负36V）
5、计数端口具有硬件滤波功能，结合软件滤波算法，可以有效过滤机械开关抖动
6、利用硬件看门狗，保证程序受到干扰复位之后也不影响正常计数。
7、预留计数值掉电保存功能、RS485通信接口和继电器驱动接口（标准配置不具备这些功能）。
技术指标：
电源 | 参数 | 供电电压 |
直流15V~36V，推荐用24V。 | 供电电流 |
24V供电，全部笔画点亮时，200mA | 功率消耗 |
5W (全亮时) | 计数范围 |
0 ~ 999 | 计数频率 |
0 ~ 10Hz （10Hz以内的开关抖动将过滤） | LED个数 |
三个3英寸红色高亮LED数码管 | LED尺寸 | 19.5 * 8.6 cm | 输入信号 | （1）无源机械式开关，如按钮开关、微动开关 （2）集电极输出型的电子开关，如接近传感器，霍尔传感器等 | 整板尺寸 | 21.4 * 10.2cm | 安装孔位 | 6个直径3.2mm的安装孔 | 环境温度 | -20℃~ 60℃ | 空气湿度 | < 90% |
|
