STM32L4R9AI探索套件终于亮出庐山真面目，自带1,2寸圆形AMOLED屏，板载电流检测，带

eric2013 · 发表于 2017-11-15 00:53:06

官方地址：链接
主板电路图，其它部分的电路图需要从官网下载完整的软件包：

MB1311C-01.pdf (2.97 MB, 下载次数: 443)
板子亮点：
1.  带1.2寸390*390分辨率圆形，24位色，电容触摸的AMOLED屏。
2.  板载电流检测电路。
3.  使用STM32L152CCT6做IO扩展。
4.  板载宏旺电子8线的OctoFlash，主频133MHz下，读速度有望飙到200MB/S以上。

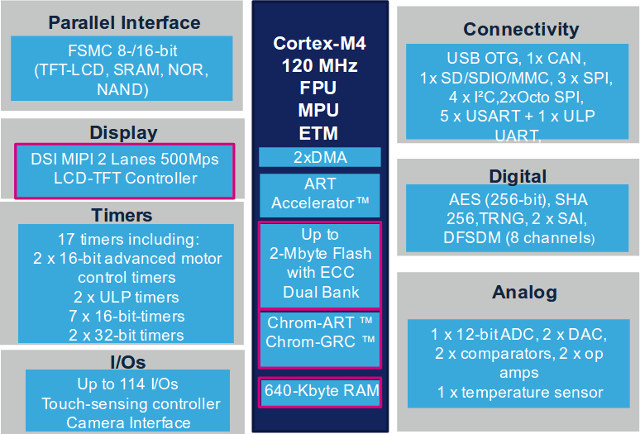

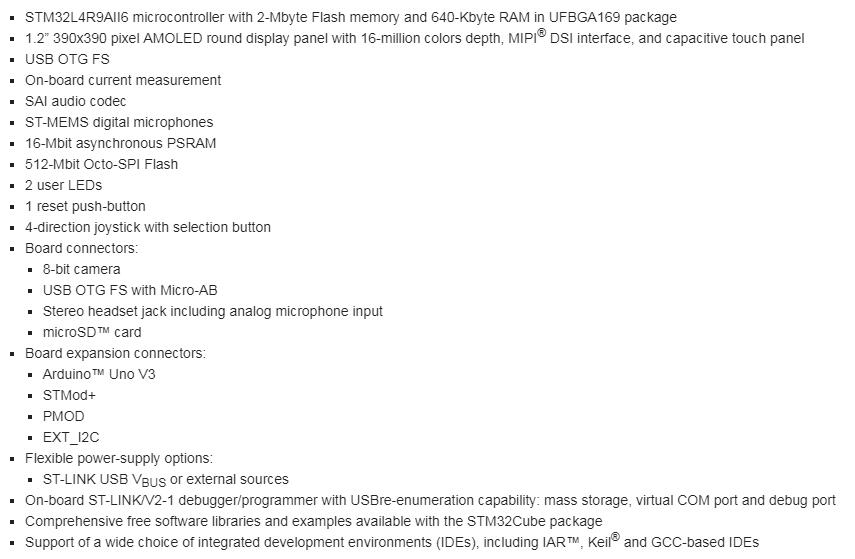

规格如下：

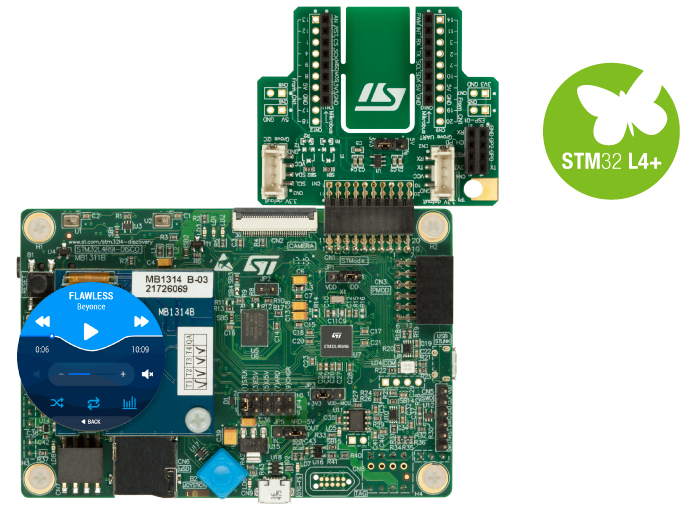

板子效果：

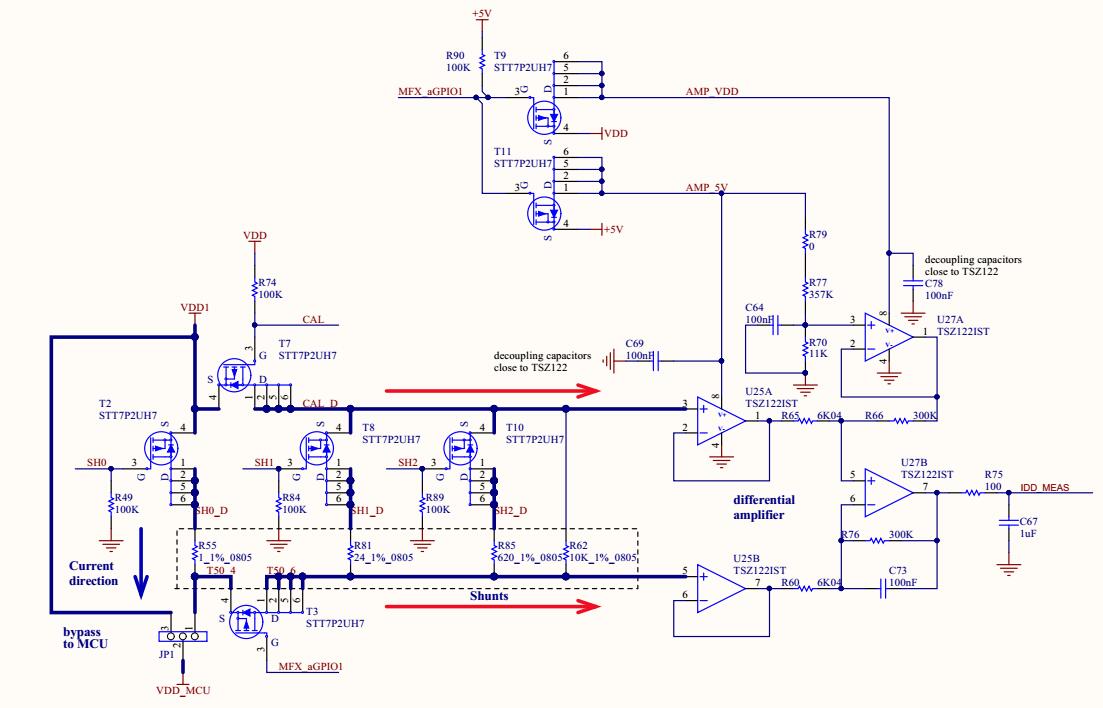

板载的电流检测：

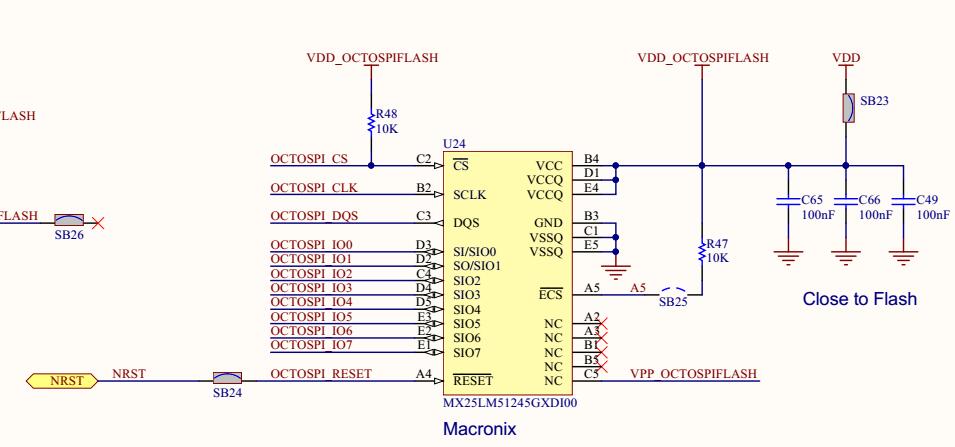

8线的OctoFlash

eric2013 · 发表于 2017-11-15 01:09:05

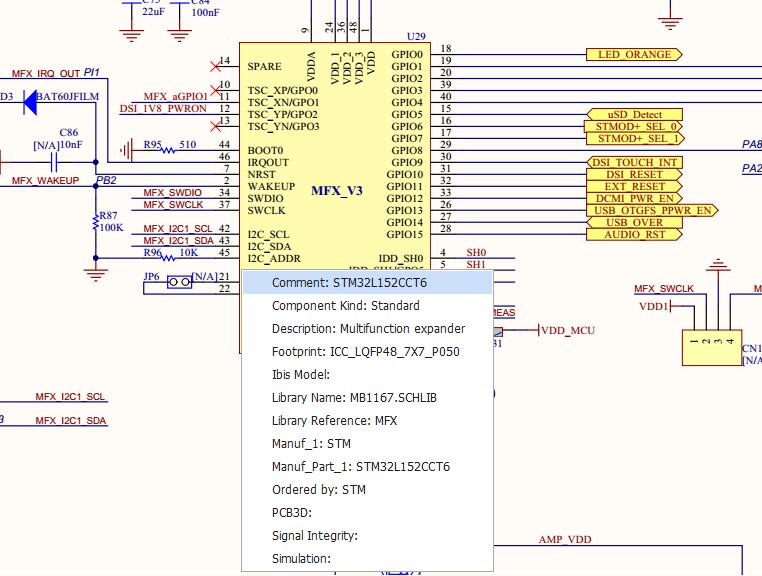

还有个问题，发现ST的原理图可以在pdf文件中点击相应器件，会自动显示详细信息，比如下面这个：
赞一下[s:151]

eric2013 · 发表于 2017-11-15 01:30:55

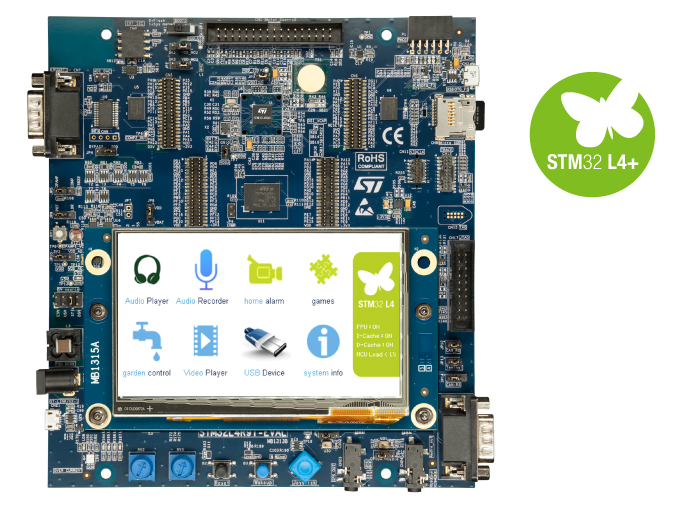

相应的综合评估板子也出来了：地址链接
原理图：

en.stm32l4r9i-eval_sch.zip (2.04 MB, 下载次数: 338)
用户手册：

en.DM00407907.pdf (3.94 MB, 下载次数: 316)
相比于探索板子，多了如下一条：
64-Mbit Octo-SPI SRAM memory with HyperBus interface support。
==============================================

cjunrong · 发表于 2017-11-15 15:10:42

搞低功耗及其痛苦，一点一点的抠电流，仿佛看到了一个深渊，哈哈

jisaowang2 · 发表于 2017-11-15 18:36:21

这个片子最有创意的是图形mmu，也就是grc 可以对异形屏幕进行内存重映射，节省不被显示区域的ram

hanzixiangel · 发表于 2017-11-16 14:30:03

eric2013:还有个问题，发现ST的原理图可以在pdf文件中点击相应器件，会自动显示详细信息，比如下面这个：
赞一下[s:151]

....... (2017-11-15 01:09)

较新版的AD导出的原理图都是可以的

eric2013 · 发表于 2017-11-16 14:32:23

hanzixiangel:较新版的AD导出的原理图都是可以的 (2017-11-16 14:30)

原来是这样，非常感谢告知[s:130]

kilimater · 发表于 2017-11-16 21:21:43

这圆形的屏幕看着好酷炫啊

eric2013 · 发表于 2017-11-17 12:38:03

http://www.allwinnertech.com/ind ... index&id=38

leiyitan · 发表于 2017-12-4 00:38:18

屏幕非常牛逼，圆形，OLED,高分辨率，flash，这个板子新亮点不少，但是好像还买不到。

eric2013 · 发表于 2017-12-4 01:05:04

leiyitan:屏幕非常牛逼，圆形，OLED,高分辨率，flash，这个板子新亮点不少，但是好像还买不到。 (2017-12-04 00:38)

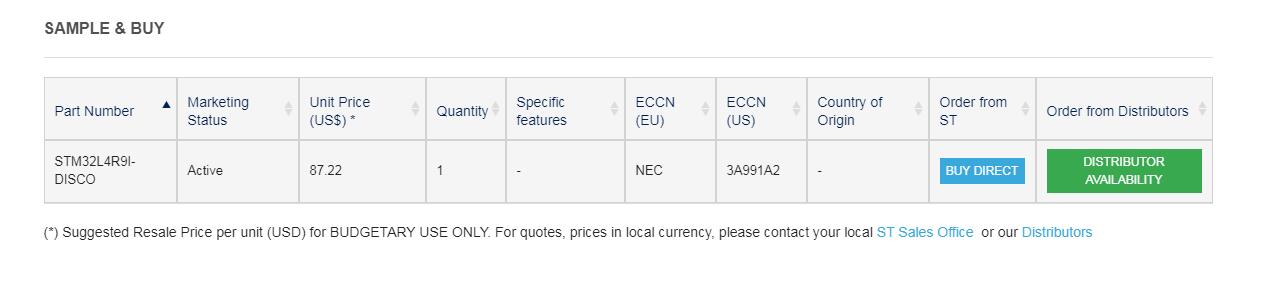

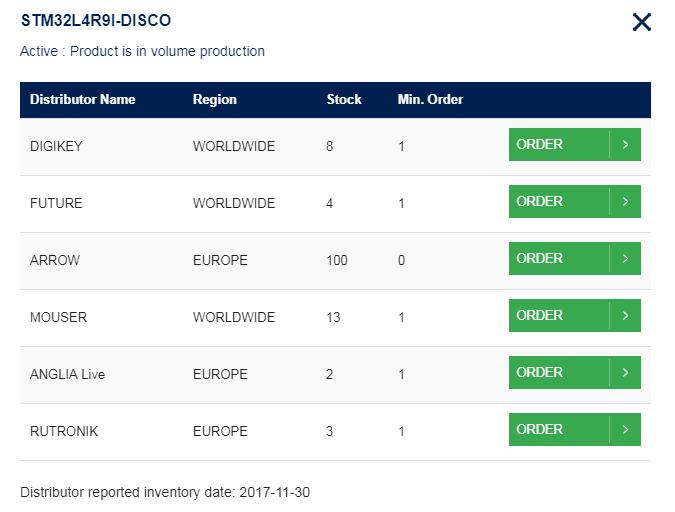

可以买，官方地址的帖子末尾：

leiyitan · 发表于 2018-1-3 08:21:17

DISCO板价格还可以，EVAL板两千多确实贵不少。

鱼钩儿 · 发表于 2021-6-7 16:58:32

eric2013 发表于 2017-11-15 01:30
相应的综合评估板子也出来了：地址链接
原理图：
用户手册：

综合评估板的例程在哪里可以下载

xlzhu · 发表于 2021-6-17 08:09:58

还是U5爽！
