RT1064评估板转换为AD版本（附转换方法）

wx_yR2q2EB8

官方的板子是Allegro格式，原理图PCB都是，可能有人习惯使用AD软件，但是没有安装相关软件而无法打开，因此使用AD19和allegro17.2将原官方开发板资料转换为AD格式，供大家参考，转换之后可能有个别地方有错误，但是基本能对应上。因此仅供参考，准确性请参考原Allegro工程或者PDF版文档。
工程文件列表，包含原理图和PCB。

转换方法：
1、原理图转AD，这个直接使用AD的导入向导，选则Orcad设计和库文件那一项，然后选择“SCH-32221_A.DSN”，等待完成即可；
2、PCB转AD，这个要麻烦一些，首先需要安装Allegro软件，例如17.2，这个可以百度，或者吴川斌，使用阿里狗大师，即可。
     然后将“Allegro2Altium.bat”和“AllegroExportViews.txt”这个文件从AD的安装目录拷贝到Allegro的安装目录下：例如“D:\Cadence_SPB_17.2\Cadence\Cadence_SPB_17.2-2016\tools\bin”（此处按你的实际安装路径）。确保你的AD和Allegro都是可用的。
     使用Allegro 17.2打开“LAY-32221_A.brd”，它会提示版本问题（官方的设计是16.2版？大小9983KB），所以需要另存一个新的文件版本，这次大小变成10802KB。

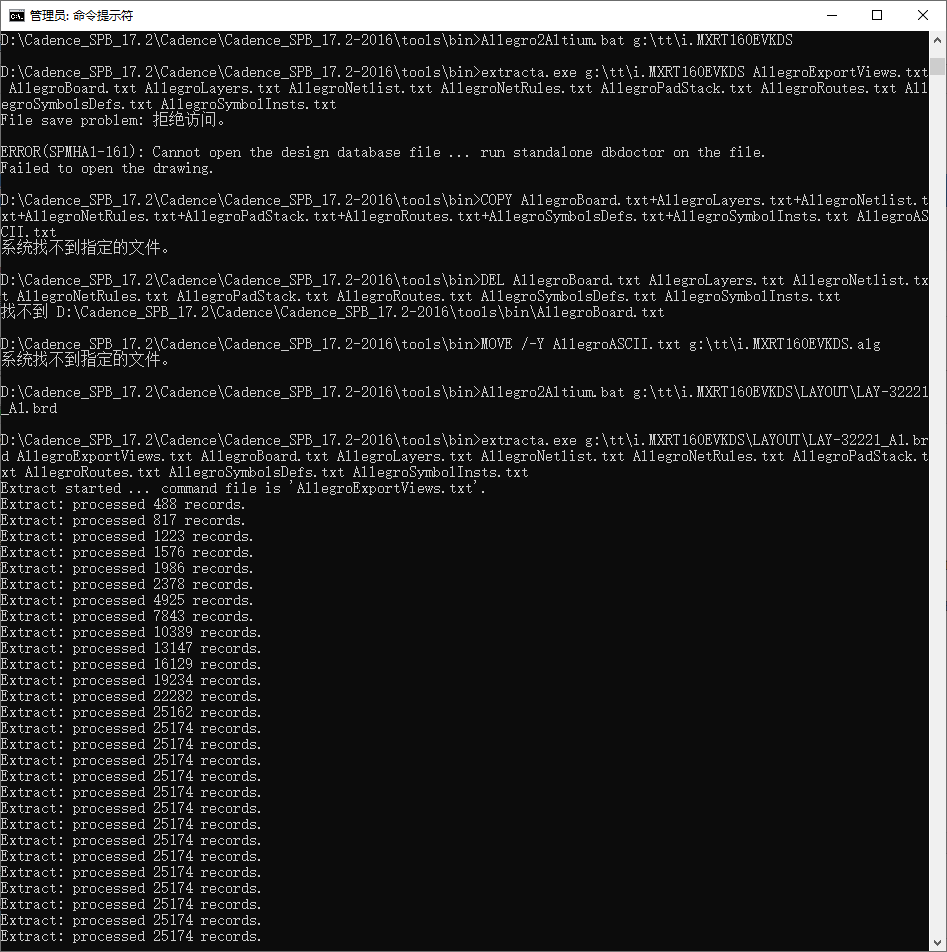

     然后使用管理员权限打开CMD，使用cd和dir切换到“D:\Cadence_SPB_17.2\Cadence\Cadence_SPB_17.2-2016\tools\bin”下（我添加了路径到系统变量似乎会导致Allegro出现问题），然后运行命令（绿色部分）：
     D:\Cadence_SPB_17.2\Cadence\Cadence_SPB_17.2-2016\tools\bin>Allegro2Altium.bat g:\tt\i.MXRT160EVKDS\LAYOUT\LAY-32221_A1.brd

    开始转换，结束后就会得到一个ALG文件，15941KB。
    然后打开AD导入向导，选择Allegro设计文件和库，在添加文件时在右下方下拉选择ALG，然后一路等待完成，最后把工程合并，转换完成。

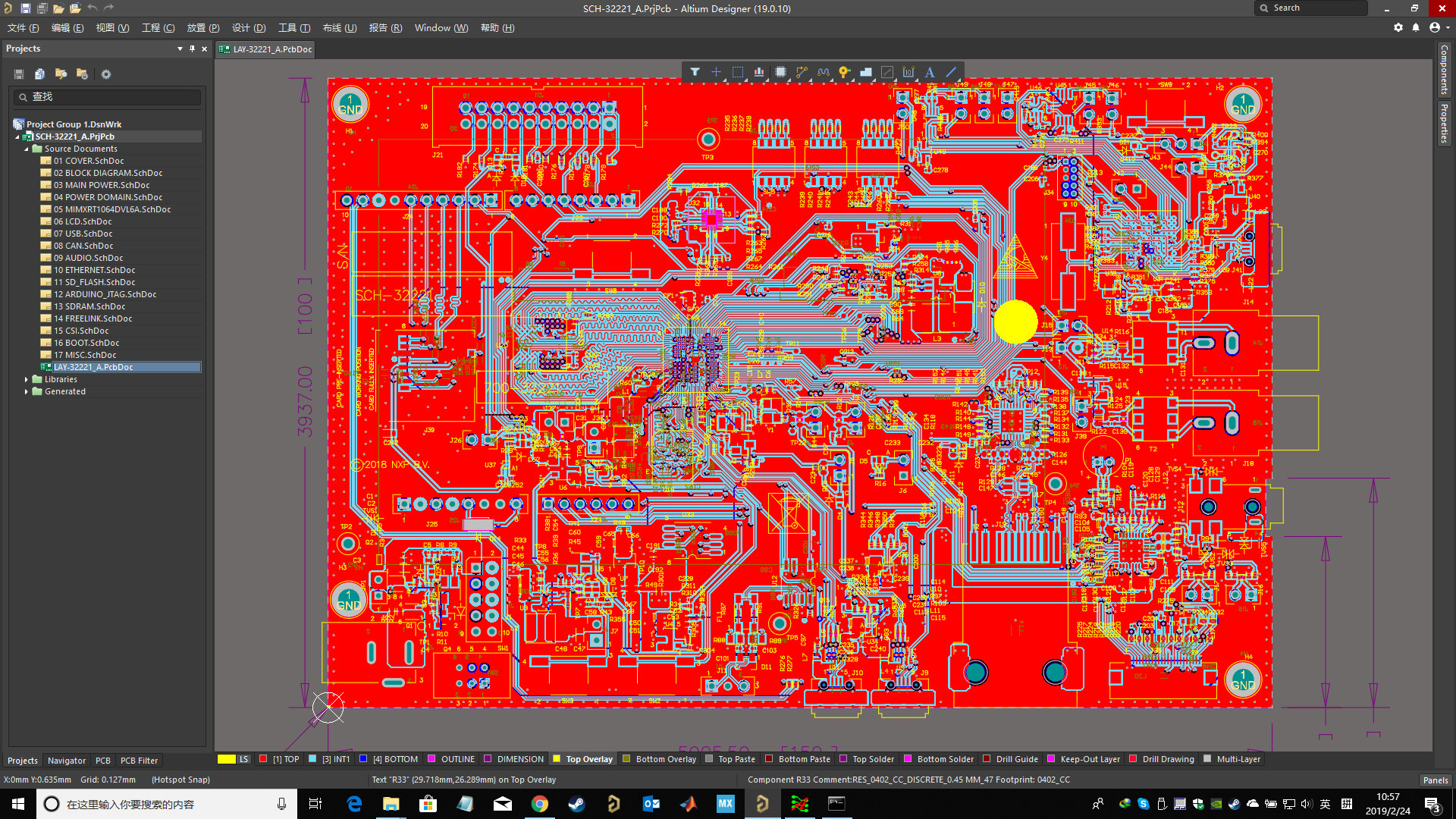

    附件就是转换好的RT1064评估板工程。
    SCH-32221_A.zip (6.5 MB, 下载次数: 214)

2019-2-24 10:56 上传

点击文件名下载附件
AD版评估板原理图和PCB
