H7-TOOL的TTL串口，RS232和RS485助手操作说明，支持3Mbps，支持USB，以太网和WiFi，含局域网和外网，桥接第3方串口(2025-04-30)

eric2013

本贴含操作说明举例

H7-TOOL现在追求所有功能免驱一条龙，即插即用，高速HID免驱方式实现，无需安装驱动，并且支持桥接各种第3方串口软件。

功能特性：
（1）可以和TOOL所有功能一起使用，并且支持双硬件串口。
（2）支持USB，WiFi和以太网通信方式，支持内网和外网。
（3）支持TOOL上位机在线查看，支持TOOL显示屏离线查看。
（4）支持UTF-8，GBK和HEX编码。
（5）支持485/232/TTL串口，测试TTL串口3Mbps不丢包。TTL串口电平支持1.2V - 5V设置。
（6）支持Modbus主站和从站。
（7）支持6路波形展示。
（8）支持自定义解析脚本。
（9）支持编辑框添加各种常用消息，支持串口内容实时保存到文件。
（10）支持各种格式时间戳，这个是硬件RTC+硬件定时器us级时间戳，比较准确。TOOL的时间戳不同于常用的第3方串口软件，是TOOL硬件实现的RTC+硬件定时器us级时间戳，收发消息后，实时上传给上位机的，并不是上位机软件来做的时间处理。
（11）硬件支持设置数据位6bit，7bit，8bit和停止位(1bit, 1.5bit, 2bit)，且都做了奇偶校验支持。
（12）支持LUA小程序，用户可以做离线方式数据存储和离线方式串口升级目标固件，或者其它各种功能，都可以实现。
         a、串口LUA用法：串口开发，含Modbus
         b、串口方式升级固件案例：串口脱机烧录操作说明，支持TTL串口，RS232和RS485
         c、离线数据记录方法：文件系统API方便大家SPI，CANFD，I2C和串口操作目标设备就可以实现脱机数据记录
（13）H7-TOOL高速HID免驱串口桥接各种第3方串口软件操作说明，支持与TOOL所有其它功能一起使用
（14）H7-TOOL串口助手新增超时接收时间自定义，最小可以设置到1个bit，含多个案例说明

功能介绍

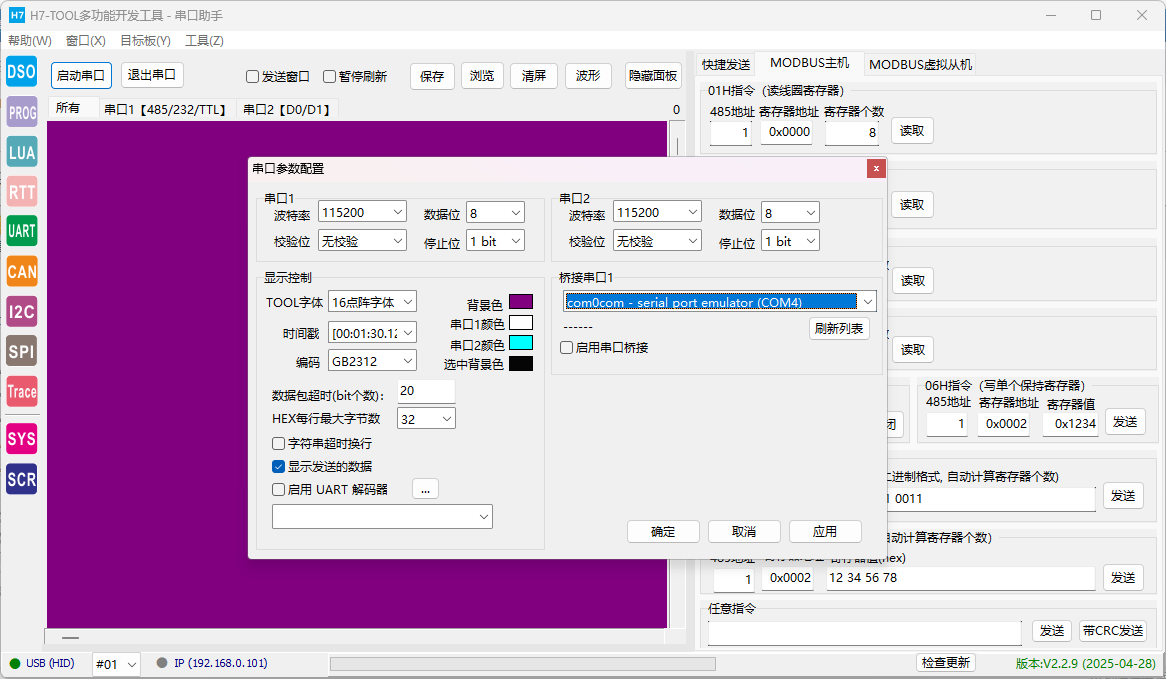

1、整体效果：

波特率，时间戳，编码格式等都是在这个界面下设置



2、支持6路波形展示：



波形展示：



3、3Mbps数据测试：



4、太网和WiFi的局域网或者外网展示:



5、MDK调试和串口同时使用 :



6、MDK使用DAPLINK调试状态和第3方串口助手同时使用效果 :



7、离线使用，使用TOOL显示屏即可展示：



8、Modbus主站和从站:



硬件接线：



操作举例1：串口1采用TTL串口方式接目标板通信：

H7-TOOL使用TTL串口方式接目标版，注意TTL串口接目标要使用交叉线方式，即RX接TX，TX接RX，同时要GND共地。

波特率设置115200, 8bit数据，1个停止位，无奇偶校验位。



通信效果：



如果要TOOL上位机给目标发送数据可以，底栏编辑串口发送，也可以快捷窗口发送：



操作举例2：485测试

通信使用和TTL串口是一样的，主机接口是485A接485A，485B接485B



操作举例3：波形展示方法

1、串口波形打印：

操作比较简单，半角逗号作为不同路波形区分，所有路波形结束加\r\n。当前支持6路波形数据打印。

打印一路数据
int a；

printf("%d\r\n", a);

打印两路数据
int a;
float b;

printf("%d, %f\r\n", a, b);

依次类推，支持六路波形展示。




打印个FFT，滤波什么的，非常方便：



2、用户设置X轴数据：

自定义X轴坐标值的话，打印的前两个字符是固定，第1个字符是大写的字母X，第2个字符表示X轴坐标值，可以是整数，也可以是浮点数，保证递增即可。

后面的字符是每路要展示的波形数据，比如我们这里展示两路波形，数据之间半角逗号隔开。

printf("X, %0.3f, %f, %f\r\n", (float)bsp_GetRunTime()/1000, testInput_f32_REF, testInput_f32_REF1);



参考资料：
1、H7-TOOL的485总线接口做2M/2.5M/3Mbps通信速度注意事项
https://www.armbbs.cn/forum.php?mod=viewthread&tid=121818

2、H7-TOOL的Modbus主机，串口波形打印和用户设置X轴数值设置说明
https://www.armbbs.cn/forum.php?mod=viewthread&tid=108891

3、H7-TOOL的Modbus虚拟从机功能操作说明
https://www.armbbs.cn/forum.php?mod=viewthread&tid=110206
