STM32H7的6个SPI接口的区别以及三个SPI时钟域区别

eric2013

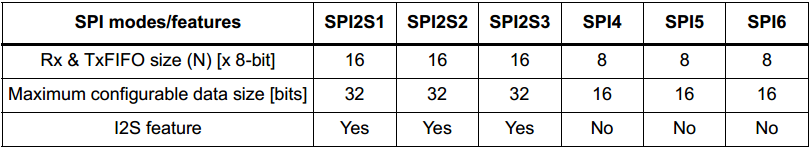

1、SPI1到SPI6的区别：
（1）SPI1，SPI2和SPI3支持4到32bit数据传输，SPI4，SPI5和SPI6是4到16bit数据传输。
（2）SPI1，SPI2和SPI3的FIFO大小是16*8bit，而SPI4，SPI5和SPI6的FIFO大小是8*8bit。



2、三个时钟域：
SPI有三个时钟域分别是寄存器所在的ABP总线时钟域，内核时钟发生器时钟域以及内核时钟发生器分频后串行时钟域。

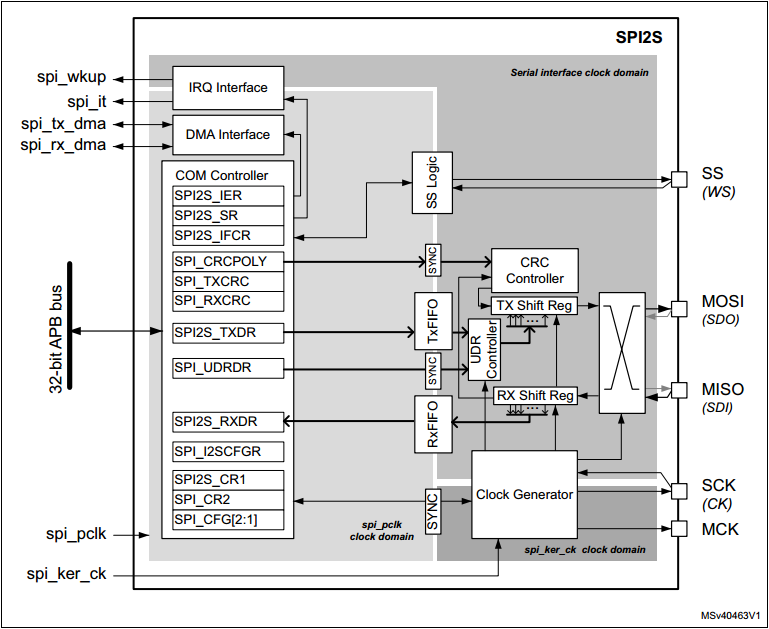

即下面截图中的不同灰度效果：


APB总线时钟域SPI_PCLK：

SPI1，SPI4和SPI5在APB2总线，SPI2，SPI3在APB1总线，SPI6在APB4总线。

内核时钟SPI_KER_CK：
STM32H7主频在400MHz下，SPI1，SPI2和SPI3的最高时钟是200MHz，而SPI4,5,6是100MHz

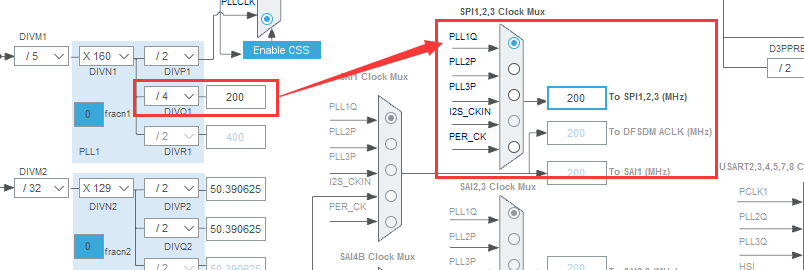

以SPI1为了，可以选择的时钟源如下：





这里特别注意一点，SPI工作时最少选择二分频，也就是说SPI1,2,3实际通信时钟是100MHz，而SPI4,5,6是50MHz。
