《安富莱嵌入式周报》第157期：2020.04.20--2020.04.26

eric2013

微信平台已经同步发布。
平台号：armfly_com

1、EZ H24005开源电源升级版EEZ BB3，性能更强，电压支持0-80V，电流0-10A

之前的老版EZ H24005分享：
http://www.armbbs.cn/forum.php?mod=viewthread&tid=24409

新版：
软件包：https://github.com/eez-open/modular-psu-firmware
硬件包：https://github.com/eez-open/modular-psu
地址来源：https://www.crowdsupply.com/envox/eez-bb3

视频展示：
http://v.qq.com/x/page/u0957v1u11y.html
规格：



产品效果：




基于自家的开源跨平台GUI设计平台EEZ Studio设计的界面效果：







这个地址查看更方便，比Github舒服很多：
https://www.envox.hr/eez/eez-bench-box-3/introduction.html



下面的每个模块，他们网站都有详细说明：

电源模组 DCM220



电源模组 DCP405



AUX电源



STM32F769IIT6主控板



背面板：




EEZ Studio是一个开源的跨平台模块化的可视化工具，旨在解决EEZ H24005可编程电源以及支持SCPI的其他测试和测量仪器的各种编程和管理任务。

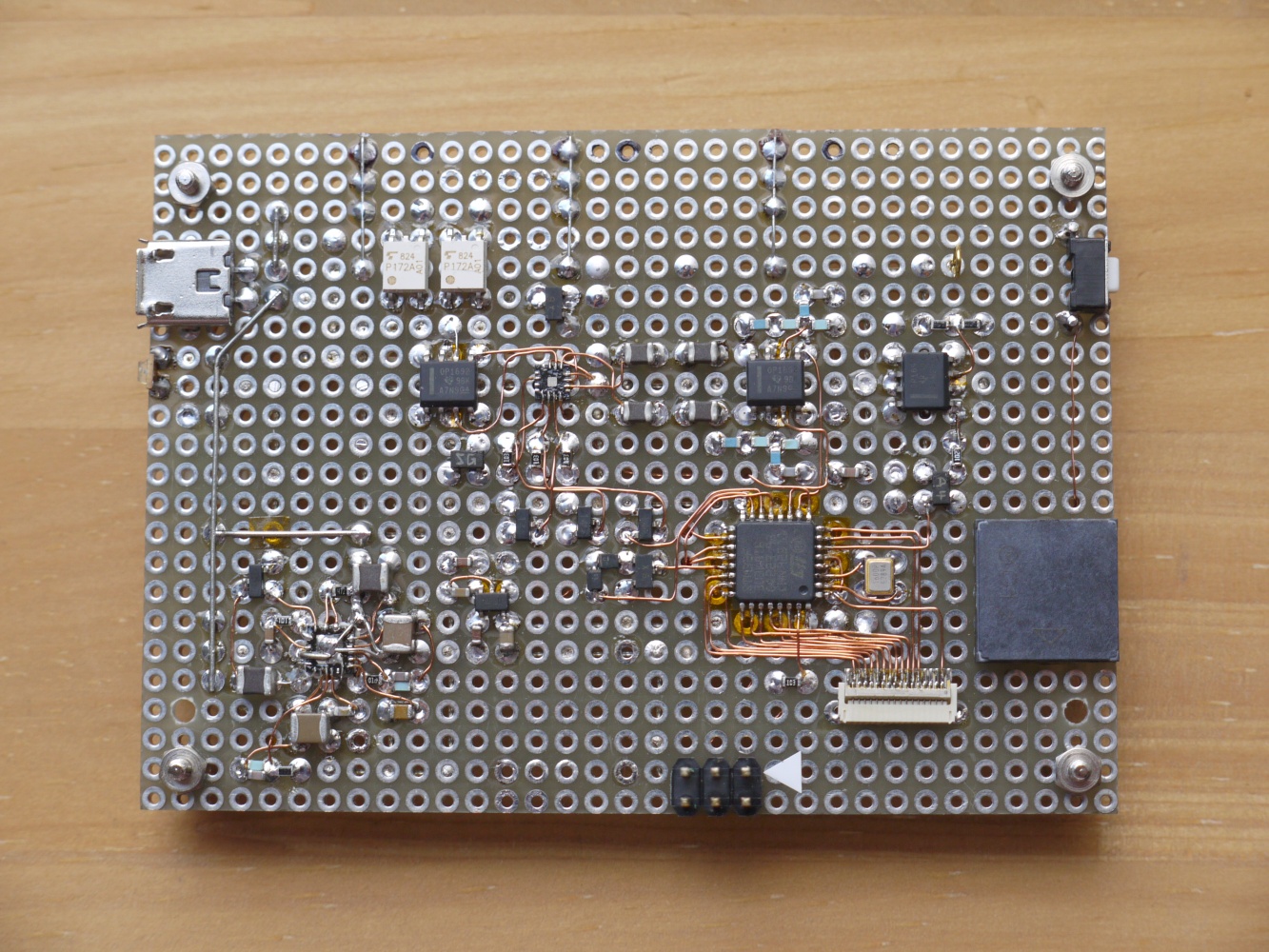

2、FatFS作者ChaN老师手工焊接新作品，双通道信号发生器
ChaN老师都快50了，焊接还是这么溜

这个双通道信号发生器也是极具参考价值，过几天应该会发布对应的固件。





2018年时做的老版：

硬件：


效果：



3、MDK和IAR的可执行文件使用Ozone调试的正确姿势，可以随时连接芯片做调试

Ozone支持attach模式，如果使用MDK或者IAR编译的程序下载到芯片里面后。

Ozone可以无需复位芯片的情况下，直接附加到芯片的运行状态，仅需加载IAR或者MDK的可执行文件即可。




使用这种方式，可以随机使用Ozone做调试。




4、ST发布无线工业物联网节点套件，可简化状态监测和预测性维护等高级工业IoT应用

https://www.st.com/en/evaluation-tools/steval-stwinkt1.html

STWIN SensorTile无线工业节点（STEVAL-STWINKT1）开发套件，可简化状态监测和预测性维护等高级工业IoT应用的原型设计和测试。




5、成功实现MDK自动生成hex文件的crc值并附加到hex文件末尾（bin也支持），然后跟STM32的硬件CRC计算值做比较

完整说明看此贴：http://www.armbbs.cn/forum.php?mod=viewthread&tid=97379
下面是精简说明。

通过这种方式，可以实时检查程序的完整性，防止盗取程序时对程序的修改。

也可以用来验证程序的完整性，特别是IAP升级等场合。
【准备工作】

需要一个srec_cat.exe小软件，在下面的软件包里面。

【理论基础】

全部理论都在这个文档上面：



【操作步骤】
注意，我是按照我们的工程操作的，其它工程大家自行做适配，推荐将CRC值放在扇区末尾，方便程序设计和配置。

1、下载此贴里面的RTX5 BOOT例子：链接

2、将srec_cat.exe文件，放在路径\Project\MDK-ARM(AC5)

3、在原有的批处理文件CopyHex_Flash.bat，加上一行处理：



3、程序里面添加如下硬件CRC校验：

配置好系统时钟后，就可以调用此函数验证当前程序的完整性。

4、添加MDK自动执行批处理文件：



5、下载程序，这步比较关键，我们要单独下载生成的output_crc.hex文件，我这里直接使用jlink lite下载的，简单易用：




最后大家可以尽情的发挥想象，怎么玩都行，可以有很多玩法。

核心就是软件计算的CRC和STM32的硬件CRC数值一样即可


6、Qt for MCU V1.1发布




7、TI多核芯片中的轰炸机TDA4VM Jacinto，双A72，6核R5，1个C7X DSP，两个C66X DSP ，用于汽车ADAS

TI依然保持着强劲的堆核实力，从达芬奇时代，TI就开始走堆核路线= a * DSP + b * ARM + c * Accelerator + d * Peripheral的路线。
外设方面就更丰富了，16个CAN FD，6个高分辨率定时器HRTIM，11个I2C，1个I3C，12个MCASP，11个MCSPI，11个串口等



8、汽车仪表工具厂商DiSTI的GL Studio通过最新版汽车级认证ISO 26262-8：2018（ASIL D）

DiSTI公司成立于1994年，GL Studio是旗舰产品。它是一个独立平台的快速原型工具，用来创建实时的、照片
级别的、可交互的图形界面，既可以用于仿真，又可以用于实际装备。照片级别的图形显示界面的创建需要人们有两种
不同类型的技能：图形艺术家和软件开发者。DiSTI设计了对图形艺术家和软件开发者都非常友好的GL Studio。GL Studio
生成的C++和OpenGL源代码可以单独运行，也可以嵌入其他应用中;它能运行于Windows、Linux、Vxworks等操作系统上。

轻轻松松实现了仪表界面效果视频展示：
https://v.qq.com/x/page/m0378vup6pt.html




9、STM32H7驱动AD7606配合J-Scope实时输出，效果绝了，堪比示波器
本周在做V5，V6，V7的AD7606驱动章节，为了配套例子更加直观形象，决定配套下J-Scope，不出意外下周发布教程和配套案例。

下面是AD7606采集H7-TOOL输出的正负10V信号，然后AD7606采集，再使用J-Scope实时展示（100KHz频率，200KB/S的数据），效果杠杠的。

不断调节H7-TOOL的输出频率进行展示。



细节查看能力，绝对和实际示波器有一拼：



经过坛友的热心帮助，8路实时展示也搞定了：
AD7606的最高采样率是200Ksps，16bit，那么一路采集就有400KB/S的速速，所以要根据设置的采样率设置要显示的J-Scope通道数，如果超出了最高通信速度，波形显示会混乱。

200Ksps时，实时显示1路
100Ksps时，实时显示2路
50Ksps时， 实时显示4路
25Ksps时， 实时显示8路

实际速度以底栏的展示为准。

Jmhh247

硬汉大佬 给力！

我手上只有你家的st-link，应该用不成J-Scope吧

麻烦推荐一个jlink 链接吧

eric2013

Jmhh247 发表于 2020-4-26 17:18
硬汉大佬 给力！

我手上只有你家的st-link，应该用不成J-Scope吧

官网

eric2013

微信平台已经同步发布。
平台号：armfly_com

arthurbruin

J-Scope 工具真赞，之前调ADC都是用串口示波器或者生成CSV看细节
